MONTEREN
VAN DE FRONTALE MAAIBALK
Bevestiging aan de tweewielige trekker
De maaibalk wordt aan de tweewielige
trekker bevestigd door middel van de
snelkoppeling.
Instellen van de maaihoogte van de
maaibalk

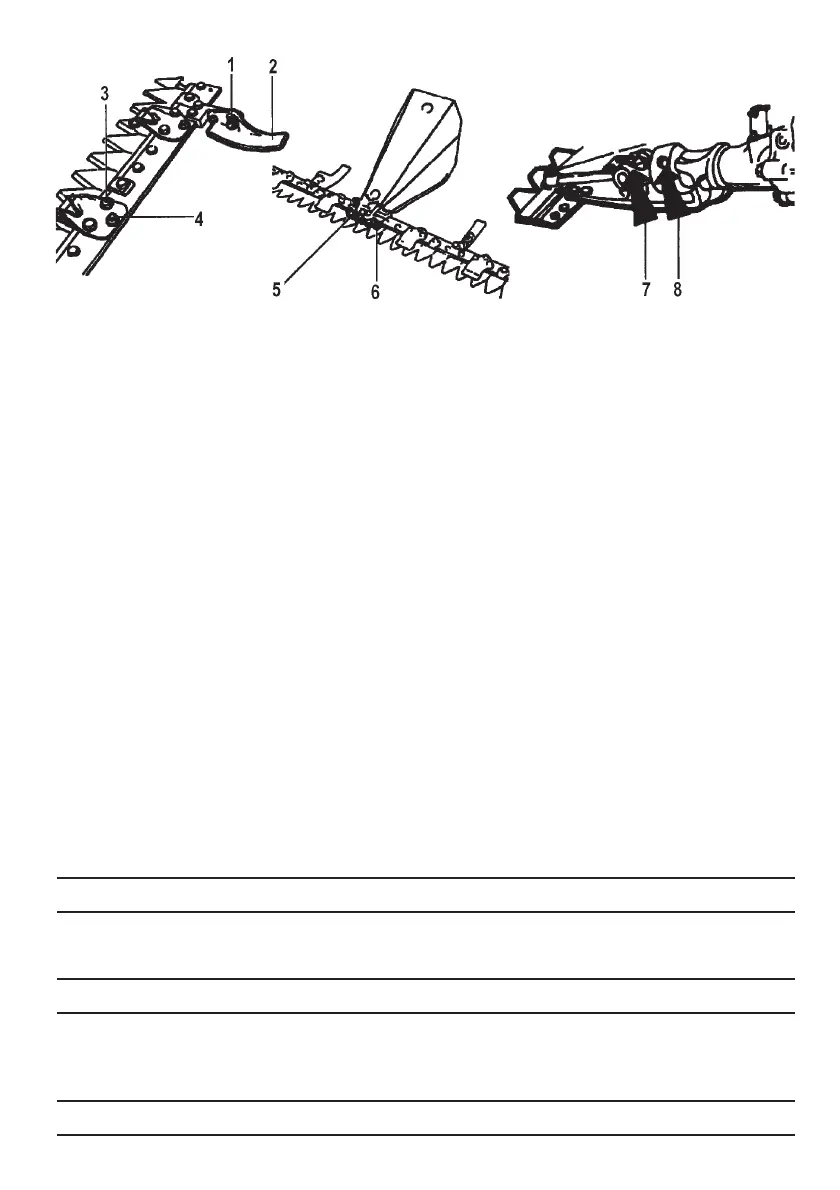

Om te maaien op oneffen terrein is het no-
odzakelijk om de maaihoogte van de maai-
balk op de volgende wijze in te stellen:
- Draai moer (1) los.
- Breng de slede (2) in gewenste posi-
tie.
- Zet de moer (1) weer vast.
- Stel beide sleden op deze wijze in.
Instellen van de meshouder
- Draai de fixeerschroeven (3) los.
- Regel instelschroef (4).
- Zet de fixeerschroeven weer vast.
N.B. Voor een goed functioneren van de
machine dient er niet al te veel wrijving
te bestaan tussen meshouder en mes.
Vervangen van het maaimes
- Draai de schroeven los (5).
- Neem meskop (6) weg.
- Trek het mesblad uit
Voor het hermonteren dienen de han-
delingen in omgekeerde volgorde uitge-
voerd te worden.
ONDERHOUD MAAIBALK MET DRIJF-
STANG-SLINGERBEWEGING
Bij ieder gebruik van de maaibalk die-
nen de smeerpunten 7 en 8 ingevet te
worden.
GELUIDSPRODUCTIE
Maximum gemeten continue geluidsvorming
MODEL 1 + 1 2 + 2
TWEEWIELIGE TREKKER 77,7 dB (A) 80,8 dB (A)
MAAIER 83 dB (A) 84,9 dB (A)
MODEL 1 + 1 2 + 2
TYPE MOTOR HONDA G X 160/TECUMSEH INTERMOTOR LGA 225
TOERENTAL BIJ PROEFDRAAIENA 3050
VTRILLINGEN OP DE STUURHENDELS Metingen verricht volgens ISO 5349
MODEL 1+1 2+2
TWEEWIELIGE TREKKER 4,5 m/s_ 4,5 m/s_
MAAIER 13,4 m/s_ 13,4 m/s_
FIG.21A
