14
Fig 9A
Fig 9B
DONNEES TECHNIQUES
Motoculteur type 1 + 1 2 + 2
Moteur à essence XX
Moteur Diesel /X
Démarrage à lanceur XX
Motorstop XX
Embrayage à sec à disques XX
Boîte de vitesses version motoculteur 1 MA + 1 RM 2 MA + 2 RM
Boîte de vitesses version faucheuse1 MA + 1 RM 2 MA + 2 RM
Mancherons réglables:
6 positions à la verticale, 3 positions à l’horizontale REVERSIBLES 180°
Roues avec pneus à disques fixes XX
Roues métalliques XX
Poids avec moteur CA24 fraise cm. 50 = 74 Kg cm. 60 = 77 Kg
Poids avec moteur CA24 0,90 MT. 70 Kg 72 Kg
X=DISPONIBLE /=NON DISPONIBLE
MONTAGE DES ROUES
Après avoir déballé la machine, montez
les roues en veillant à ce que la clé d’en-
traînement soit correctement montée
dans le siège de l’axe des roues.
La flèche indiquée sur la roue montée
avec pneus agraires doit être orientée
vers le moteur dans la version motocul-

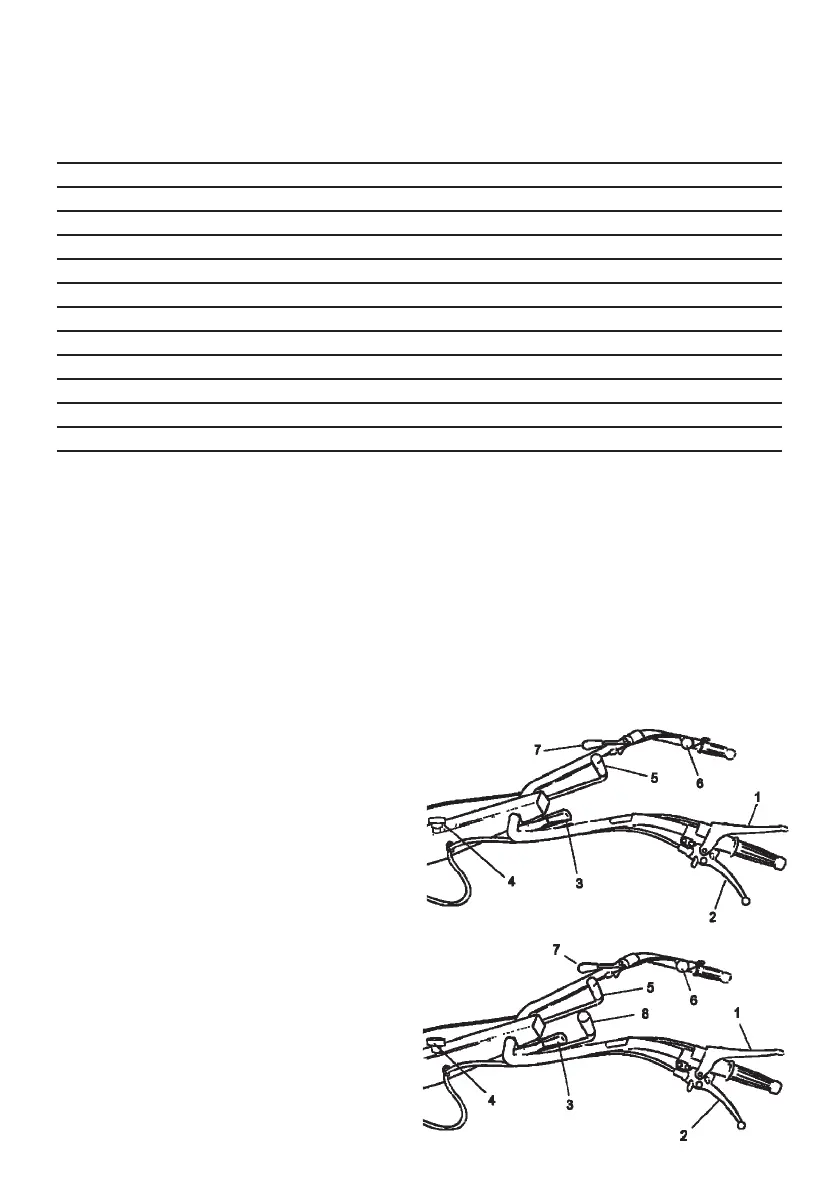

COMMANDES (Fig. 9A - 9B)
1. Levier arrêt moteur
2. Levier commande embrayage
3. Levier blocage vertical du guidon
4. Levier blocage horizontal de la co-
lonne
5. Levier commande marche avant et
marche arrière
6. Levier commande accélérateur
7. Levier commande Prise de Force
Levier commande vitesse (2+2)
