Bertolini 401 - Arranque Do Motor; Ligação Velocidade

55

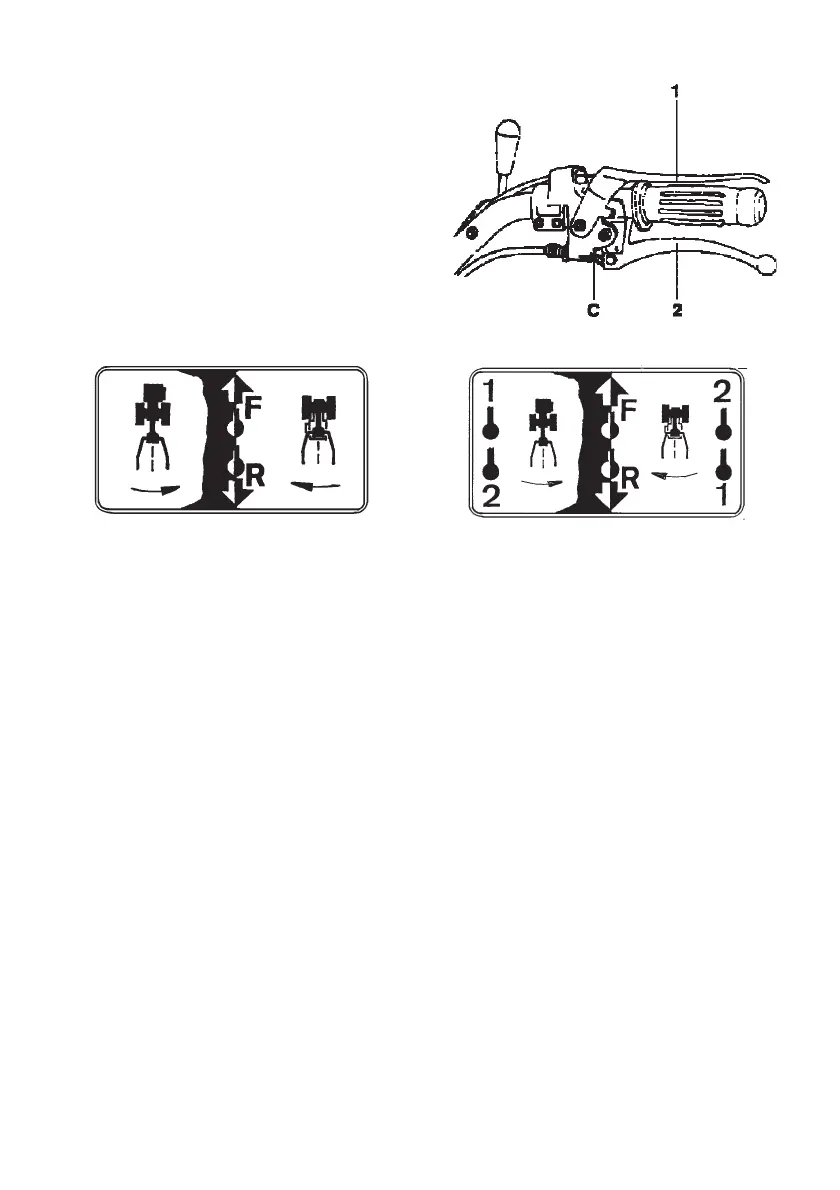

ARRANQUE MOTOR (Fig. 9C )
Para o arranque do motor, além de
seguir as indicações mencionadas so-
bre o manual de “Uso e Manutenção”
do motor, e depois de ter acertado que
as manetes de comando das marchas
e de comando da tomada de força
estejam em posição neutra, é preciso
bloquear a manete 1 do Motorstop e
manete 2 da embraiagem utilizando o
gancho C.
LIGAÇÃO DA VELOCIDADE
1 + 1
O motocultivador 1+1 tem uma caixa a
2 velocidades (1 para frente + 1 para
atráz) selecionadas pela manete 5 (Fig.
10A - 13A).
- Com os braços em posição de fresa
(símbolos brancos sobre a etiqueta):
com a manete 5 seleciona-se o sentido
de marcha.
- Com os braços em posição de
utilização dos acessórios frontais
(símbolos pretos sobre a etiqueta): com
a leva 5 seleciona-se o sentido de
marcha.
2 + 2
O motocultivador 2+2 tem uma caixa
a 4 velocidades (2 para frente + 2 para
atráz) selecionadas pela manete 5 e 8
(Fig. 10B - 14A).
- Com os braços em posição de fresa
(símbolos brancos sobre a etiqueta):
com a manete 5 seleciona-se o sentido
de marcha, com a manete 8 seleciona-
se a 1ª e 2ª velocidade.
- Com os braços em posição de utili-
zação dos acessórios frontais (símbo-
los pretos sobre a etiqueta): com a
manete 5 seleciona-se o sentido de
marcha, com a manete 8 seleciona-
se a 1ª e 2ª velocidade.
Todos os modêlos estão equipados com um sistema de segurança que impede a
engrenagem da marcha atráz com a tomada de força já engrenada e viceversa (
braços em posição de fresa).
ATENÇÃO- Para evitar desgastes inúteis aos comandos, antes de engrenar a
marcha atráz, certificar-se que a tomada de força esteja em posição neutra (e
viceversa).
N.B.: Antes de engrenar a velocidade é preciso antes desligar a embraiagem. Evitar
uma desligação prolongada da embraigem ao fim de não desgastar a embraiagem.
Fig 9C
Fig 10B
Fig 10A
