LUBRIFICATION
TYPE DE LUBRIFIANT
Moteur - Consultez la notice d’instruc-
tions du moteur.
Motoculteur - Utilisez uniquement de
l’huile MOBIL SHC 630.
1) MOTEUR
Tous les jours - Contrôlez et éventuel-
lement rétablissez le niveau.
Vidange d’huile - A effectuer aux inter-
valles et conformément aux modalités
indiquées par le constructeur du moteur.
2) BOITE DE VITESSES
(capacité 1,7 kg)
Toutes les 20 heures - Contrôlez et
éventuellement rétablissez le niveau.
Toutes les 500 heures - Vidangez l’huile.
3) PRISE DE FORCE OUTILS
Avant d’atteler l’outil remplissez la Pri-
se de Force de graisse.
4) CARTER DE LA FRAISE
(Capacité 0,3 kg)
Toutes les 20 heures - Contrôlez le ni-
veau. Dévissez pour ce faire le bouchon
qui se trouve sur le couvercle arrière du
corps de la fraise. En cas de besoin,
remplacez-le.
Toutes les 500 heures - Vidangez l’huile.
VIDANGE D’HUILE
BOITE DE VITESSES
La vidange doit s’effectuer quand l’huile
est chaude. Dévissez les bouchons-jau-
ges A et B.
Une fois que l’huile est vidangée, revis-
sez le bouchon A et versez de l’huile
neuve dans le trou B (1,7 kg). Contrôlez
le niveau avec la jauge du bouchon B.
Pour effectuer cette opération, le moto-
culteur doit être à l’horizontale.
GONFLAGE DES PNEUS
Contrôlez périodiquement si la pression
des pneus est dans les limites indiquées,
de 1 à 1,2 bar (kg/cm2).
REGLAGES DES COMMANDES
EMBRAYAGE - Contrôlez périodique-
ment la course à vide du levier d’em-
brayage qui doit être d’environ 6 mm.
- Pour modifier le réglage, desserrer
l’écrou A (Fig. 18A).
- Vissez ou dévissez le registre B pour
que la course à vide du levier d’em-
brayage soit d’environ 5 mm
- Bloquez de nouveau l’écrou A.
LEVIER D’ENCLENCHEMENT DE LA
PRISE DE FORCE
Contrôlez périodiquement la course à
vide du levier 7, qui doit être d’environ 6
mm. Pour modifier le réglage, desser-
rer l’écrou D (Fig. 18A) ou vissez ou
dévissez le repère C pour que la cour-
se à vide soit de 6 mm.
Bloquez de nouveau l’écrou D.

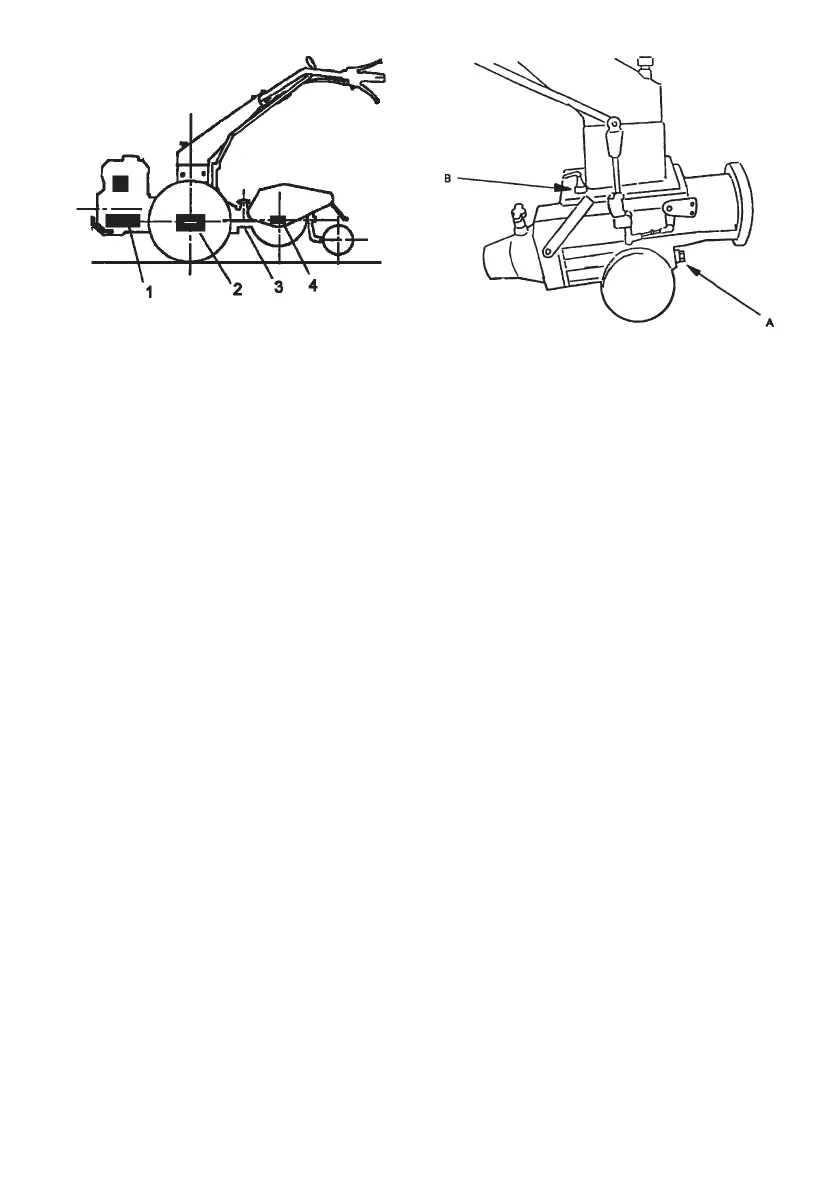

Fig. 16A
Fig 17A
