TOMADA DE FORÇA
Todos os modêlos estão equipados
com uma tomada de força (profile DIN
15 x 12) independente a uma veloci-
dade de 1004 rpm para o 1+1 e 2+2.
N.B.: Para ligar ou desligar a tomada
de força é preciso usar sempre a ma-
nete da embraiagem.
A rotação da tomada de força é em
sentido direito.
BRAÇOS DE GUIA
A regulação em sentido vertical (altu-
ra) permite de ter 6 posições obtidas
com a manete Nº 3.
A regulação em sentido horizontal (la-
teralmente) permite ter 6 posições (3
posições com braços em posição nor-
mal + 3 posições com braços virados
de 180º) as quais obtêm-se con a ma-
nete Nº 4.
ROTAÇÃO BRAÇOS
PARA ACESSÓRIOS FRONTAIS
Quando aplicar acessórios frontais, é
preciso rodar os braços de 180º.
As seguintes operações têm que ser
executadas para obter esta manobra.
1 + 1(Fig. 13A)
1. Pôr a manete 5 em posição de mar-
cha para frente ou para tráz.
2. Tirar a manete do supporte 10.
3. Tirar para cima a manete 4 , e rodar
a coluna no sentido da frecha sobre a
etiqueta colocada na parte final da co-
luna (rotação em sentido esquerdo).
4. Rodar a manete 5 e inseri-la nova-
mente no supporte 10.
Para trazer novamente os braços em
posição normal (fresa) repetir as me-
smas operações virando a coluna em
sentido direito.
2 + 2 (Fig. 14A)
1. Pôr a manete 5 em posição de mar-
cha para frente ou para tráz.
2. Pôr a manete 8 em posição de di 1ª
ou 2ª velocidade.
3. Tirar as manetes 5 e 8 do supporte
10.
4. Tirar para cima a manete 4 , e rodar
a coluna em sentido da frecha sobra
a etiqueta colocada sobre a parte fi-
nal da coluna (rotação em sentido
esquerdo).
5. Rodar as levas 5 e 8 e inseri-las no-
vamente no supporte 10.
Para trazer novamente os braços em
posição normal (fresa) repetir as me-
smas operações virando a coluna em
sentido direito.

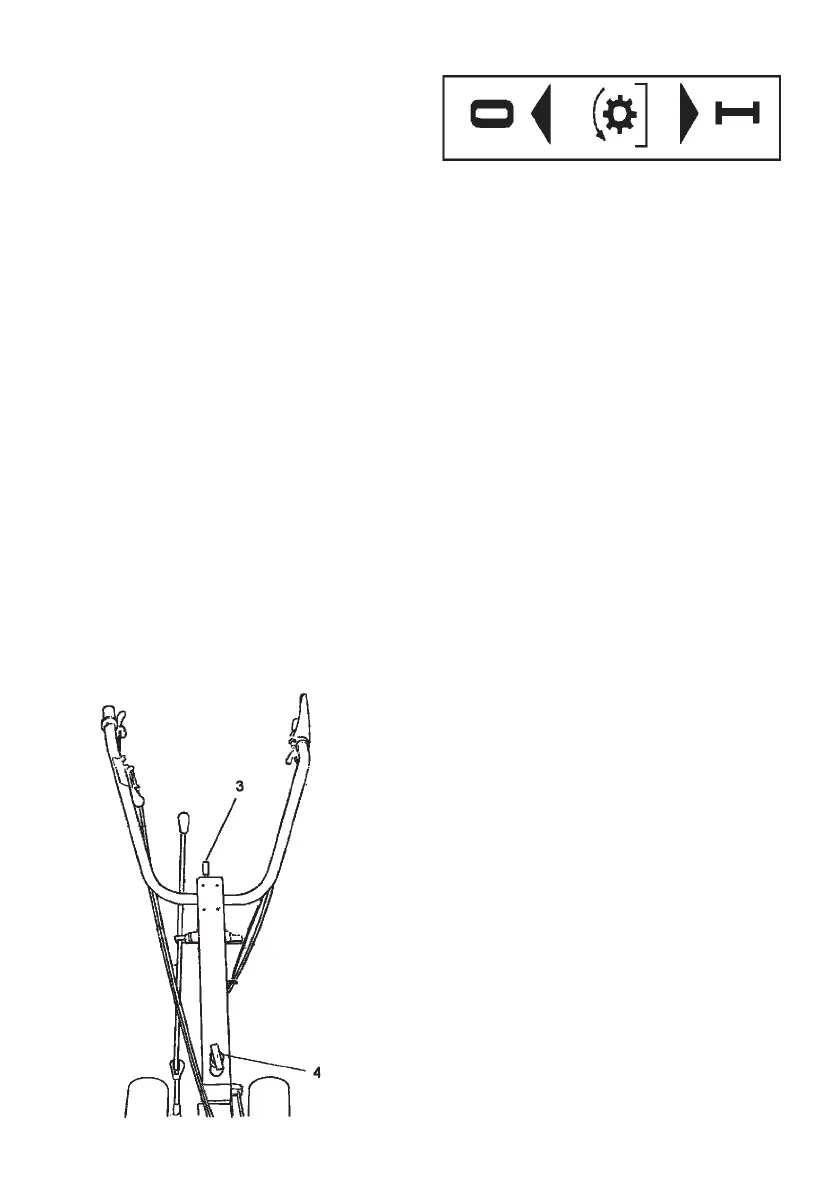

Fig 12A
