LUBRIFICAÇÃO
TIPO DE LUBRIFICANTE
Motor: Ver manual instruções motor.
Motocultivador: Usar sòmente óleo
ESSO UNIFARM 85∏140 W e massa
ESSO MULTIPORPOSE.
1) MOTOR
Cada dia: controlar o nível e, se ne-
cessário, atestar.
Mudança óleo: efectuada a intervalos
e seguindo as modalidades estabele-
cidas pelo constructor do motor.
2) CAIXA
(capacidade 1,7 Kg.)
Cada 20 horas: controlar o nível e, se
necessário, atestar.
Cada 500 horas: substituir o óleo.
3) TOMADA DE FORÇA
ACESSÓRIOS
Antes de inserir o acessório, enchê-lo
de massa Multiporpose.
4) CAIXA DA FRESA
(capacidade 0,3 Kg. )
Cada 20 horas: controlar o nível desa-
pertando a rôlha sobre a tampa poste-
rior do corpo da fresa. Se fôr neces-
sário, substituí-lo.
Cada 500 horas: substituir o óleo.
SUBSTITUIÇÃO ÓLEO DA CAIXA
A substituição tem que ser feita com o
óleo quente, desapertando a rôlha A e
a rôlha B equipada com a vareta nível
óleo.
Terminada a saída do óleo, repôr a
rôlha A e introduzir o óleo novo no bu-
raco B (1,7Kg.). Controlar o nível usan-
do a vareta sobre a rôlha B.
Esta operação tem que ser feita com o
motocultivador em posição horizontal.
ENCHIMENTO PNEUMÁTICOS
Controlar periódicamente se a pressão
dos pneumáticos está entre os limites
indicados de 1-1,2 Bar (Kg./ cm_).
REGISTRÇÃO COMANDOS
EMBRAIAGEM: Controlar periódicamen-
te o curso a ponto morto da manete em-
braiagem, aproximadamente 5 mm.
- Para variar a registração, afrouxar o
dado A (fig. 18A).
- Apertar ou desapertar o registro B até
que a folga da manete embraiagem
seja de cerca 5 mm.
- Bloquear de novo o dado A.
MANETE INTRODUÇÃO
TOMADA DE FORÇA
Controlar periódicamente a folga da
manete 7 que tem que ser aproximada-
mente 6 mm. Para variar a registracção,
afrouxar o dado D (Fig. 18A ) e apertar
ou desapertar o registro C até que a fol-
ga seja de 6 mm . Bloquear de novo o
dado D .

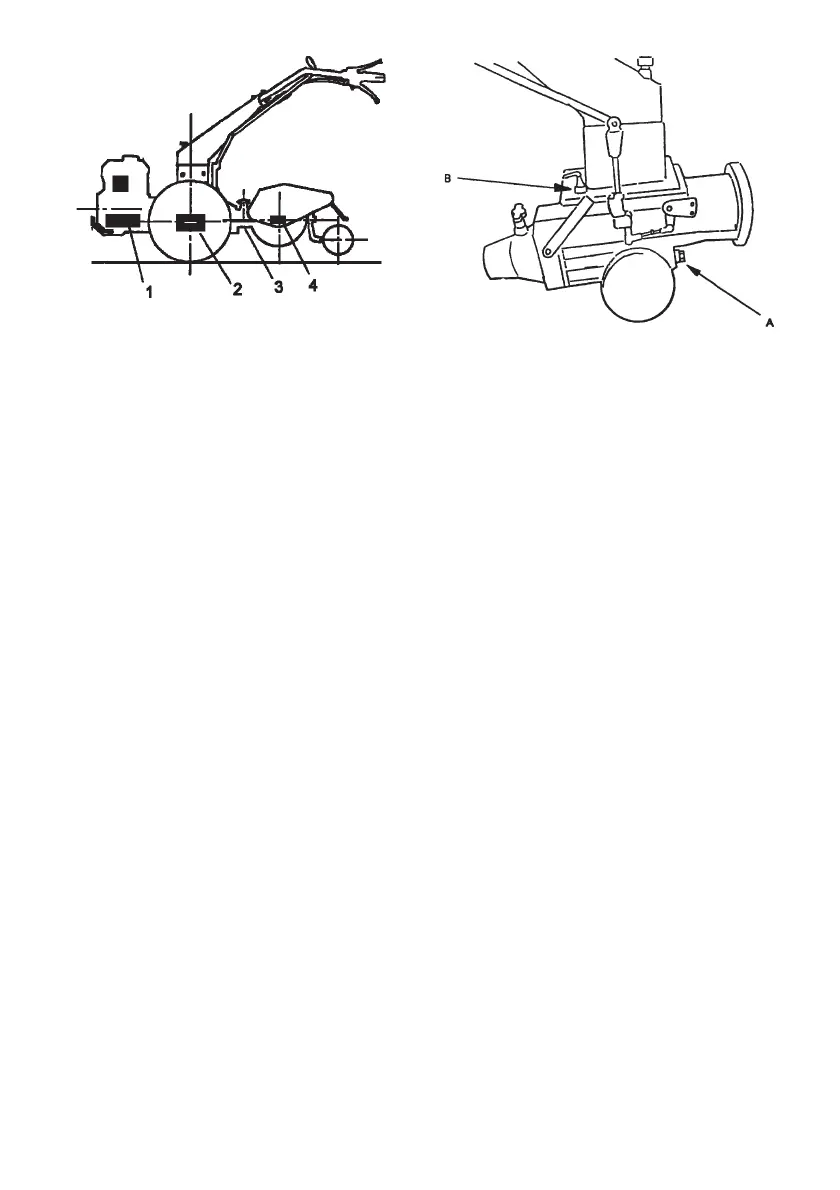

Fig. 16A
Fig 17A
