SICHERHEITSVORRICHTUNGEN
Dieses Kombigerät ist mit verschiede-
nen Sicherheitsvorrichtungen ausgestat-
tet, die nachstehend beschrieben wer-
den.
1 - MOTORSTOP (TOTMANNSCHAL-
TER)
Die Arbeitsstellung des Motorstophebels
1 wird in Abb. 15A gezeigt.
Wenn die Hände des Bedieners aus ir-
gendwelchen Gründen die Führungsgrif-
fe loslassen, geht der Motorstophebel
automatisch in Position gemäß Abb. 15B
und schaltet gleichzeitig den Motor aus.
2 - KUPPLUNGSKLEMMHAKEN
Der gemäß Abb. 15C eingesteckte Kup-
plungsklemmhaken C verhindert jegli-
chen Vortrieb, auch bei eingelegtem
Gang.
3 - ZAPFWELLENSPERRE
Diese sehr wichtige Vorrichtung evrhin-
dert im Fräsbetrieb die gleichzeitige Ein-
schaltung der Zapfwelle und des
Rückwärtsgangs.
Folglich muß zum Einlegen des
Rückwärtsgangs die Zapfwelle ausge-
schaltet sein.
Die Zapfwellensperre schaltet sich au-
tomatisch ein oder aus, wenn der Vor-
und Rückwärtsganghebel geschwenkt
wird.
Abb. 13A
Abb. 14A

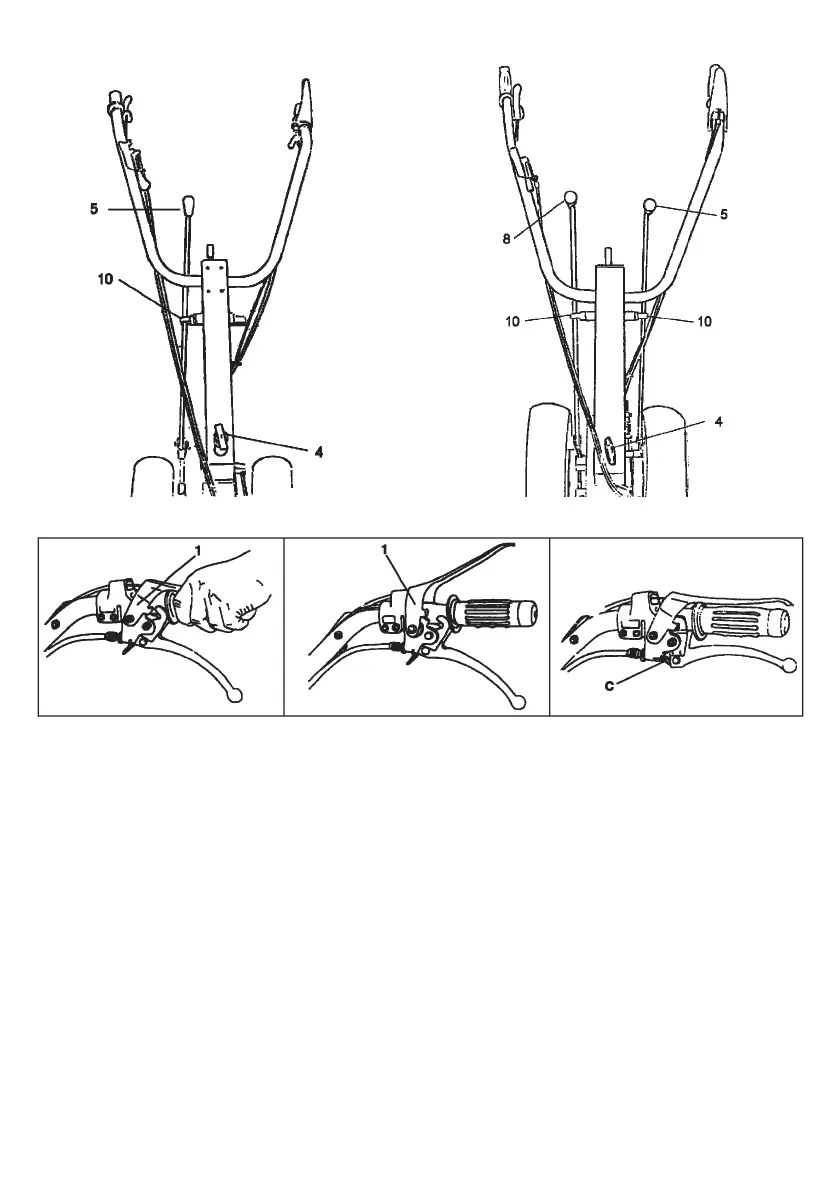

Abb.15A Abb.15B Abb.15C
