ZAPFWELLE
Alle Modelle sind mit einer getriebeuna-
bhängigen Heckzapfwelle, Profil 15 x 12
gem. DIN, ausgestattet. Bei den Model-
len 1 +1 sowie 2+2 hat die Zapfwelle
eine Umdrehung von 1.004 U/Min..
Achtung: Zur Ein- und Ausschaltung
der Zapfwelle immer die Kupplung
betätigen.
Die Zapfwellenrotation ist recht-
sdrehend.

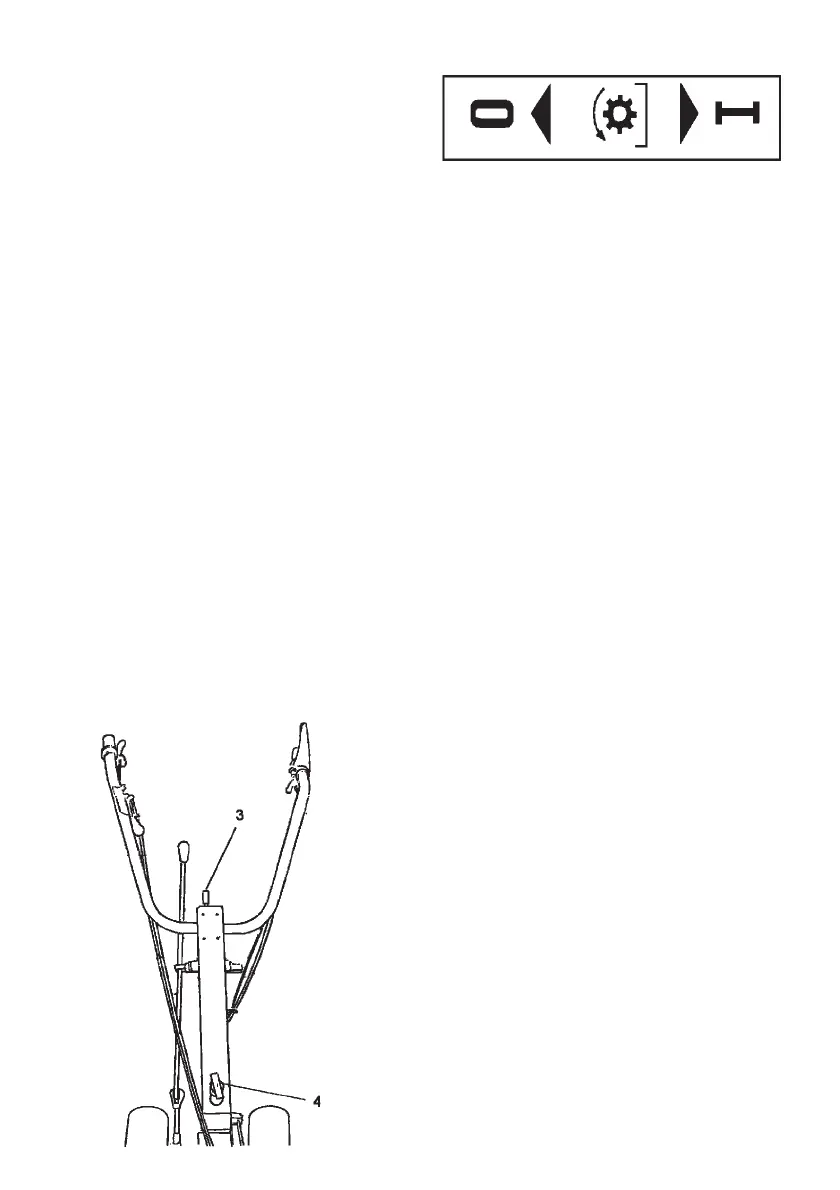

LENKHOLM
Die Höhenverstellung erfolgt durch den
Hebel 3 und rastet in 6 verschiedenen
Stellungen ein.
Die Seitenverstellung erfolgt durch den
Hebel 4 und rastet in 6 Stellungen ein
(3 in Fahrtrichtung im Fräsbetrieb oder
bei gezogenen Anbaugeräten und 3 bei
um 180° geschwenktem Holm für Fron-
tanbaugeräte).
ENKHOLMSCHWENKUNG FÜR
FRONTANBAUGERÄTE
Zum Anbau von Frontgeräten muß der
Holm um 180° geschwenkt werden.
Wie folgt vorgehen:
1 + 1 (Abb. 13A)
1. Hebel 5 in Vor- oder Rückwärtsgan-
gstellung bringen.
2. Hebel 5 aus der Klemmvorrichtung
10 herausdrücken.
3. Den Feststellgriff 4 nach oben ziehen
(Lenkholm wird entriegelt) und den
Lenkholm unter .Beachtung der auf
dem Etikett gezeigten Drehrichtung
(gegen Uhrzeigersinn) um 180°
schwenken.
4. Hebel 5 ebenso um 180° schwenken
und in die vorgesehene Klemmvorri-
chtung 10 wieder eindrücken.
2 + 2 (Abb. 14A)
1. Hebel 5 in Vor- oder Rückwärtsgan-
gstellung bringen.
2. Mit dem Ganghebel 8 den 1. oder 2.
Gang einlegen.
3. Die Hebel 5 und 8 aus den Klem-
mvorrichtungen 10 herausdrücken.
4. Den Feststellgriff 4 nach oben ziehen
(Lenkholm wird entriegelt) und den
Lenkholm unter
Beachtung der auf dem Etikett ge-
zeigten Drehrichtung (gegen Uhrzei-
gersinn) um 180° schwenken.
5. Die Hebel 5 und 8 ebenso um 180°
schwenken und in die vorgesehenen
Klemmvorrichtungen 10 wieder ein-
drücken.
Um den Lenkholm wieder in die ursprün-
gliche Stellung zu bringen (Fräsbetrieb),
den Vorgang wiederholen, indem der
Lenkholm im Uhrzeigersinn geschwenkt
wird.
