APLICACION
DE LA BARRA CORTADORA FRONTAL
Conexión al Motocultor
La aplicación de la barra al Motocultor
se lleva a cabo utilizando el enganche
rápido correspondiente.
Regulación en altura de la barra corta-
dora.
Debiendo efectuar el corte en terrenos
accidentados, es necesario regular la
altura de corte de la barra cortadora en
la manera siguiente:

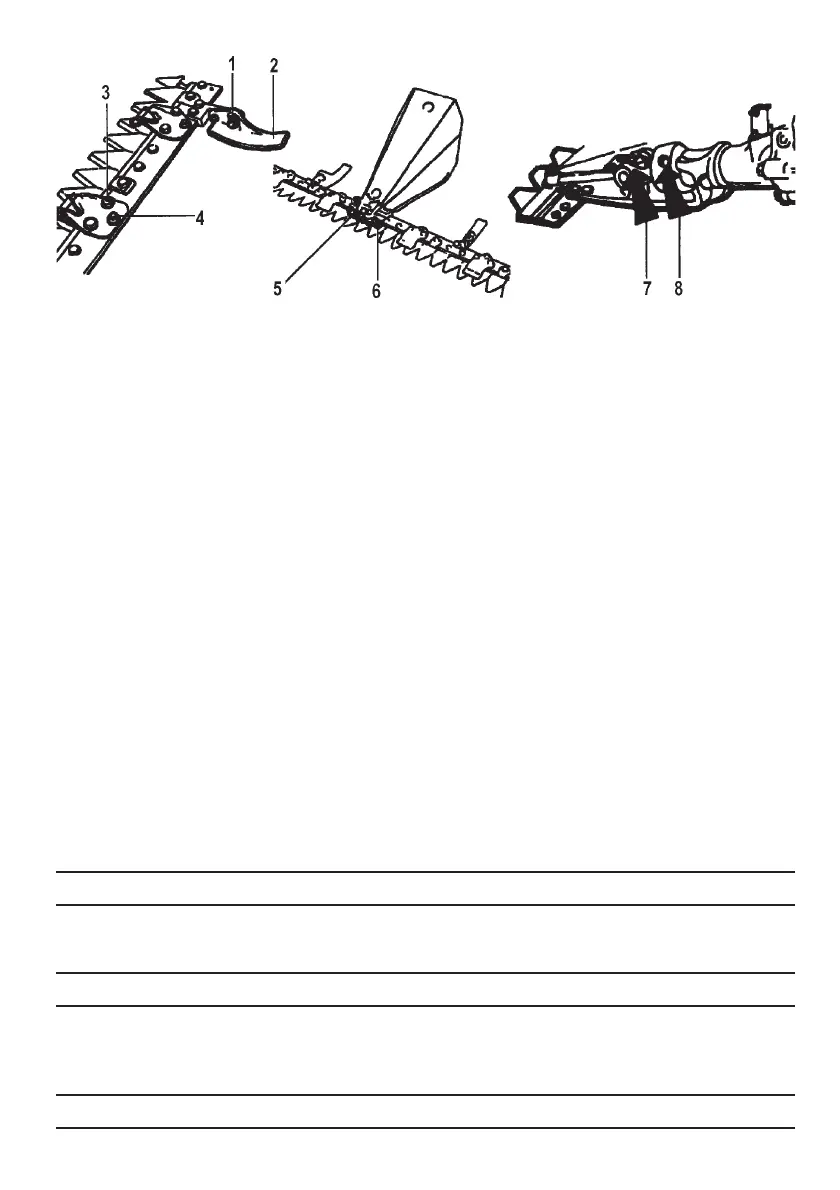

- Aflojar la tuerca (1)
- Llevar el patín (2) a la posición deseada
- Bloquear nuevamente la tuerca
- Ejecutar la regulación sobre ambos
patines
Regulación del sujetador de cuchilla
- Aflojar los tornillos de fijación (3)
- Ejecutar la regulación en la rosca de
regulación (4)
- Apretar nuevamente los tornillos de fijación
Nota: para un buen funcionamiento no
debe haber un roce excesivo entre el
sujetador de cuchilla y la cuchilla.
SUSTITUCIÓN
DE LA CUCHILLA CORTADORA
- Destornillar los tornillos 5
- Extraer el enganche de cuchilla 6
- Retirar la cuchilla
Para montarla nuevamente ejecutar las
operaciones en forma inversa.
MANTENIMIENTO BARRA CON MOVI-
MIENTO A BIELA- MANIVELA
Cada vez que se usa la barra cortado-
ra, engrasar los puntos 7 y 8.
RUIDO AEREO
Maximo nivel de presion acustica continuo equivalente ponderado
MOTOCULTOR TIPO 1 + 1 2 + 2
MOTOCULTOR 77,7 dB (A) 80,8 dB (A)
CORTADORA 83 dB (A) 84,9 dB (A)
MOTOCULTOR TIPO 1 + 1 2 + 2
MOTOR TIPO HONDA G X 160/TECUMSEH INTERMOTOR LGA 225
GIROS DE PRUEBA 3050
VIBRACIONES A LAS MANCERAS ponderación de acuerdo a la norma ISO 5349
MOTOCULTOR TIPO 1+1 2+2
MOTOCULTOR 4,5 m/s_ 4,5 m/s_
CORTADORA 13,4 m/s_ 13,4 m/s_
Fig.21A
