Bertolini 401 - Mancherons de Direction; Prises de Force; Rotation Mancherons Pour Outils Frontaux

16
Fig 11a
Fig 12A
PRISE DE PUISSANCE
Tous les modèles sont dotés d’une Pri-
se de Force (profil DIN 15 x 12) indépen-
dante à une vitesse de 1004 tours/mn
pour les 1+1 et les 2+2
.
N.B. Pour brancher et débrancher les
Prise de Force utilisez toujours le le-
vier d’embrayage.
La rotation de la Prise de Force va de
gauche à droite .

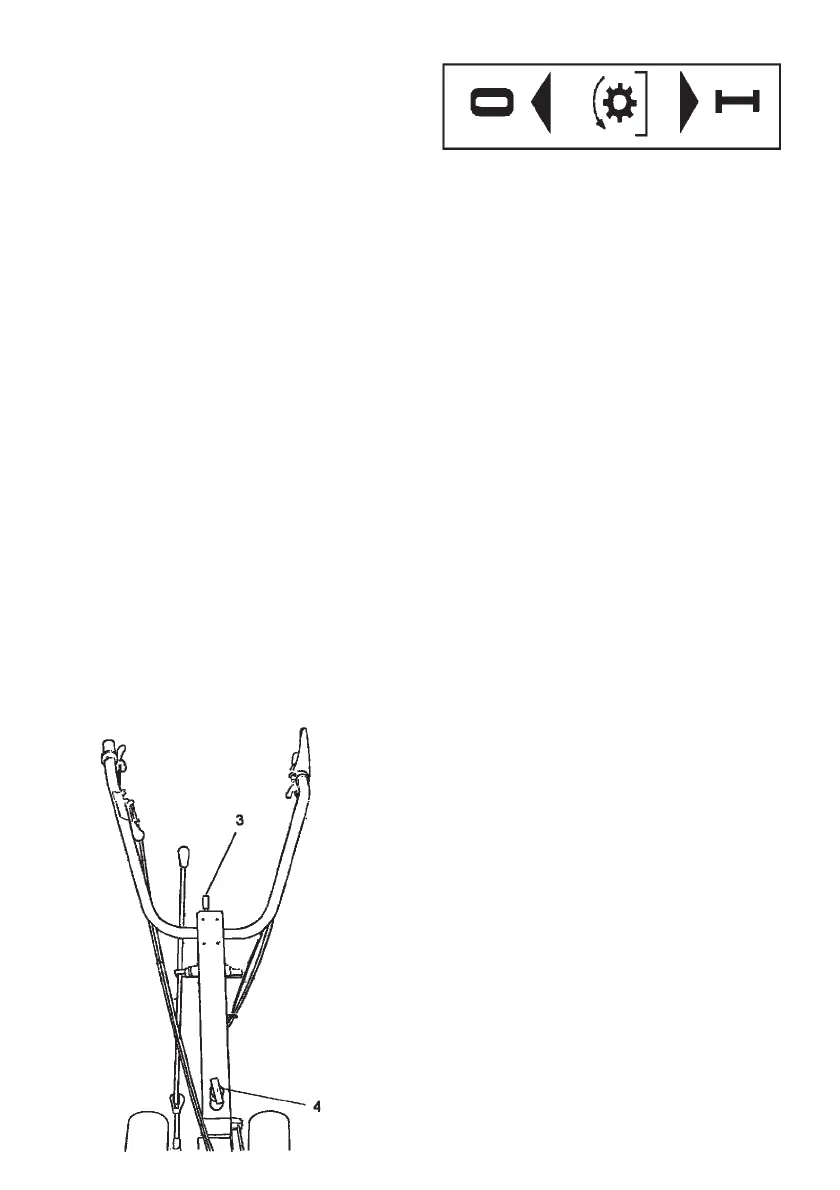

MANCHERONS
Le réglage en sens vertical (hauteur)
permet d’avoir 6 positions qui s’obtien-
nent en agissant sur le levier n°3.
Le réglage en sens horizontal (latérale-
ment) permet d’avoir 6 positions (3 po-
sitions avec mancherons normaux + 3
positions avec mancherons tournés de
180°) qui s’obtiennent en agissant sur
le pommeau N° 4.
ROTATION DES MANCHERONS
POUR LES OUTILS FRONTAUX
Quand vous appliquez les outils fron-
taux, tournez les mancherons de 180°.
Pour ce faire, exécutez les opérations
suivantes :
1+1 (Fig. 13A)
1. Mettez le levier 5 en position de mar-
che avant ou arrière.
2. Enlevez le levier du siège de support
10.
3. Tirez vers le haut le pommeau 4 tour-
nez la colonne en suivant la flèche
figurant sur la plaque à l’extrémité de
la colonne (rotation de droite à gau-
che).
4. Tournez le levier 5 et remettez-le
dans le siège de support 10.
2 + 2 (Fig. 14A)
1. Mettez le levier 5 en position de mar-
che avant ou arrière.
2. Mettez le levier B en position de 1e
vitesse ou de seconde.
3. Enlevez les leviers 5 et 8 des sièges
de support 10.
4. Tirez vers le haut le pommeau 4,
tournez la colonne en suivant la
flèche figurant sur la plaque à l’ex-
trémité de la colonne (rotation de
droite à gauche).
5. Tournez les leviers 5 et 8 et remettez-
les dans les sièges de support 10.
Pour remettre les mancherons dans
leur position normale (fraisage) répétez
les mêmes opérations en tournant la
colonne de gauche à droite.
