APLICAÇÃO DA
BARRA DE CORTE FRONTAL
Coligamento ao motocultivador
A aplicação da barra ao motocultivador
tem que ser feita usando o relativo en-
gate rápido.
Regulação da altura da barra de corte
Se efectuar trabalhos em terrenos aci-
dentados, é necessário regular a altura
de corte da barra na seguinte maneira:
- Aliviar o dado (1)
- Trazer o pattim (2) na posição deseja-
da.
- Bloquear o dado de novo.
- Executar a regulação sobre ambos os
patins.
Regulação da guia da lâmina
- Aliviar os parafusos de fixação (3)
- Agir sobre o parafuso de regulação (4)
- Apertar de novo os parafusos de
fixação.
N.B.: para um bom funcionamento, não
deve existir frixão entre a guia da lâmi-
na e a lâmina.
SUBSTITUIÇÃO LÂMINA DE CORTE
- Desapertar os parafusos 5
- Extrair o engate da lâmina 6.
- Desenfiar a lâmina.Para a remontagem
executar as operações em maneira
contrária.
MANUTENÇÃO DA BARRA COM MO-
VIMENTO A BIELA-MANIVELA: cada
vez que se usa a barra de corte, engra-
xar os pontos 7 e 8.
RUÍDO AÉREO
Valor máximo de pressão acústica contínua equivalente considerado
MOTOCULTIVADOR TIPO 1 + 1 2 + 2
MOTOCULTIVADOR 77,7 dB (A) 80,8 dB (A)
BARRA DE CORTE 83 dB (A) 84,9 dB (A)
MOTOCULTIVADOR TIPO 1 + 1 2 + 2
MOTOR TIPO HONDA G X 160/TECUMSEH INTERMOTOR LGA 225
ROTAÇÕES DE ENSAIO 3050
VIBRAÇÃO DOS BRAÇOS DE GUIA Relevamento com consideração segundo ISO 5349
MOTOCULTIVADOR TIPO 1+1 2+2
MOTOCULTIVADOR 4,5 m/s_ 4,5 m/s_
BARRA DE CORTE 13,4 m/s_ 13,4 m/s_

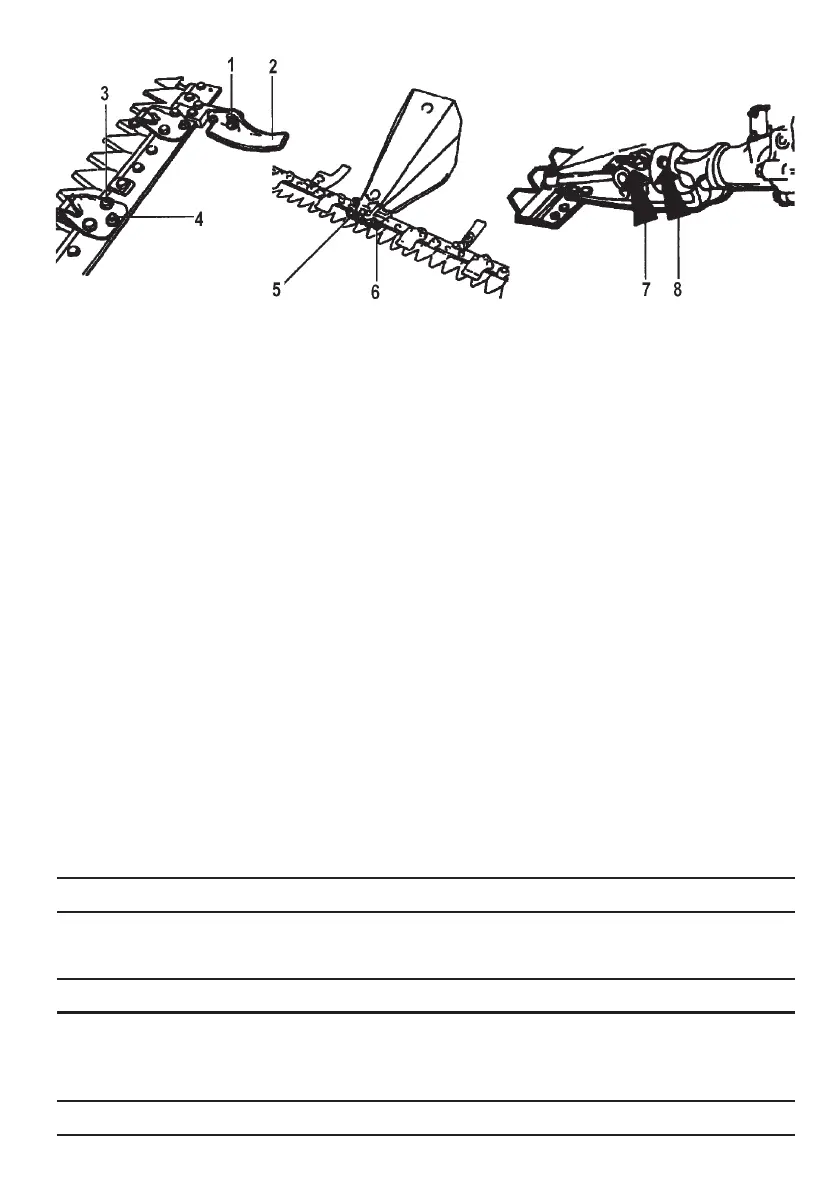

Fig.21A
