24
TECHNISCHE DATEN
Kombigerät Typ 1 + 1 2 + 2
Benzinmotor XX
Dieselmotor /X
Reversierstarter XX
Motorstop XX
Scheiben-Trockenkupplung X X
Getriebe im Fräsbetrieb 1 MA + 1 RM 2 MA + 2 RM
Getriebe als Balkenmäher 1 MA + 1 RM 2 MA + 2 RM
Verstellbarer Lenkholm:
6 x Höhenverstellung , 3 x Seitenverstellung: Um 180° drehbar
Luftreifen mit festen Felgen XX
Metallräder XX
Gewicht mit Motor CA 240 Bodenfräse cm. 50 = 74 Kg cm. 60 = 77 Kg
Gewicht mit Motor CA 240 und 90 cm Mähbalken 70 Kg 72 Kg
X = LIEFERBAR / = NICHT LIEFERBAR
REIFEN MONTIEREN
Nach Herausnahme des Geräts aus der
Verpackung sind die Reifen zu montie-
ren. Dabei ist zu beachten, daß die Kei-
le korrekt in den Antriebsachsen sitzen.
Der auf dem Reifen ersichtliche Pfeil
muß im Fräsbetrieb oder bei anderen
gezogenen Geräten in Richtung Motor

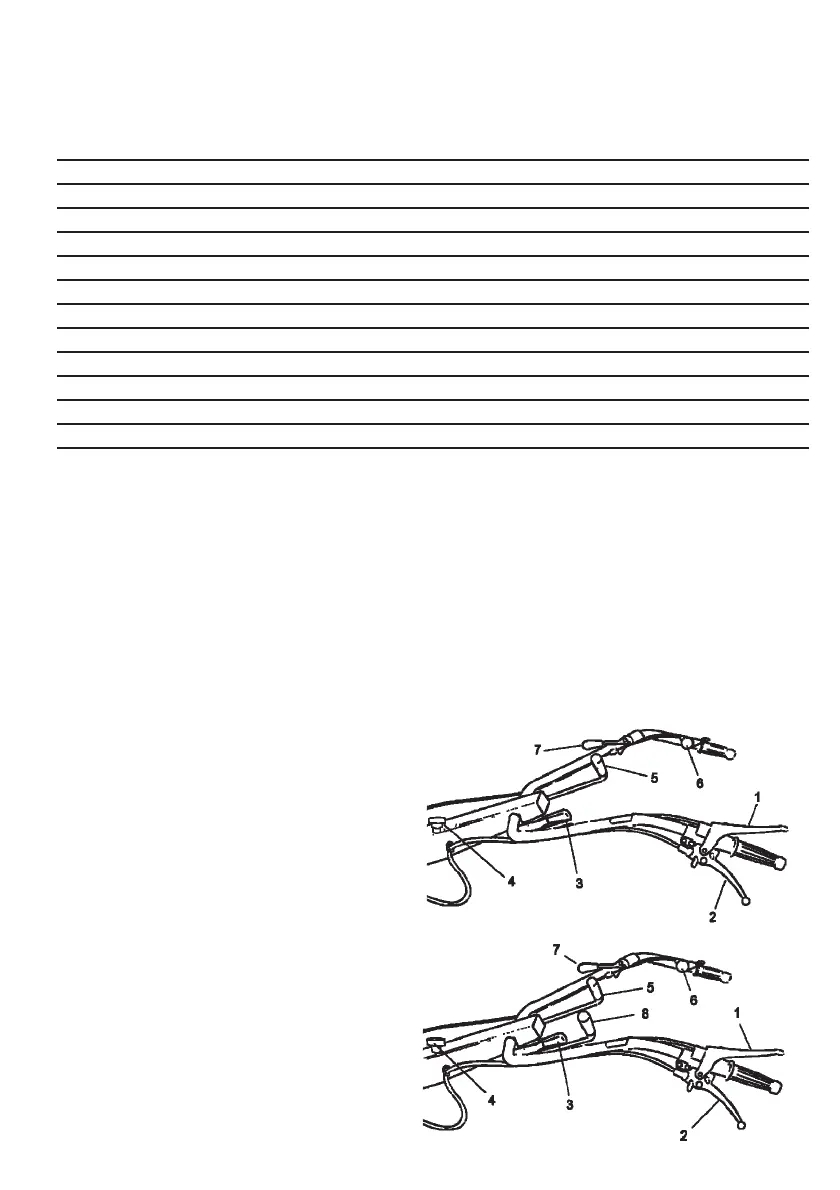

BEDIENUNGSELEMENTE (Abb. 9A +
9B)
1. Motorstop (Totmannschalter)
2. Kupplungshebel
3. Feststellhebel für
Holmhöhenverstellung
4. Feststellhebel für
Holmseitenverstellung
5. Schalthebel für Vor- und
Rückwärtsgang
6. Gashebel
7. Zapfwellenhebel
8. Gangschalthebel (bei Modell 2 + 2)
Abb.9A
Abb.9B
