Steuerzentrale SIS 121/122/123
13
deutsch

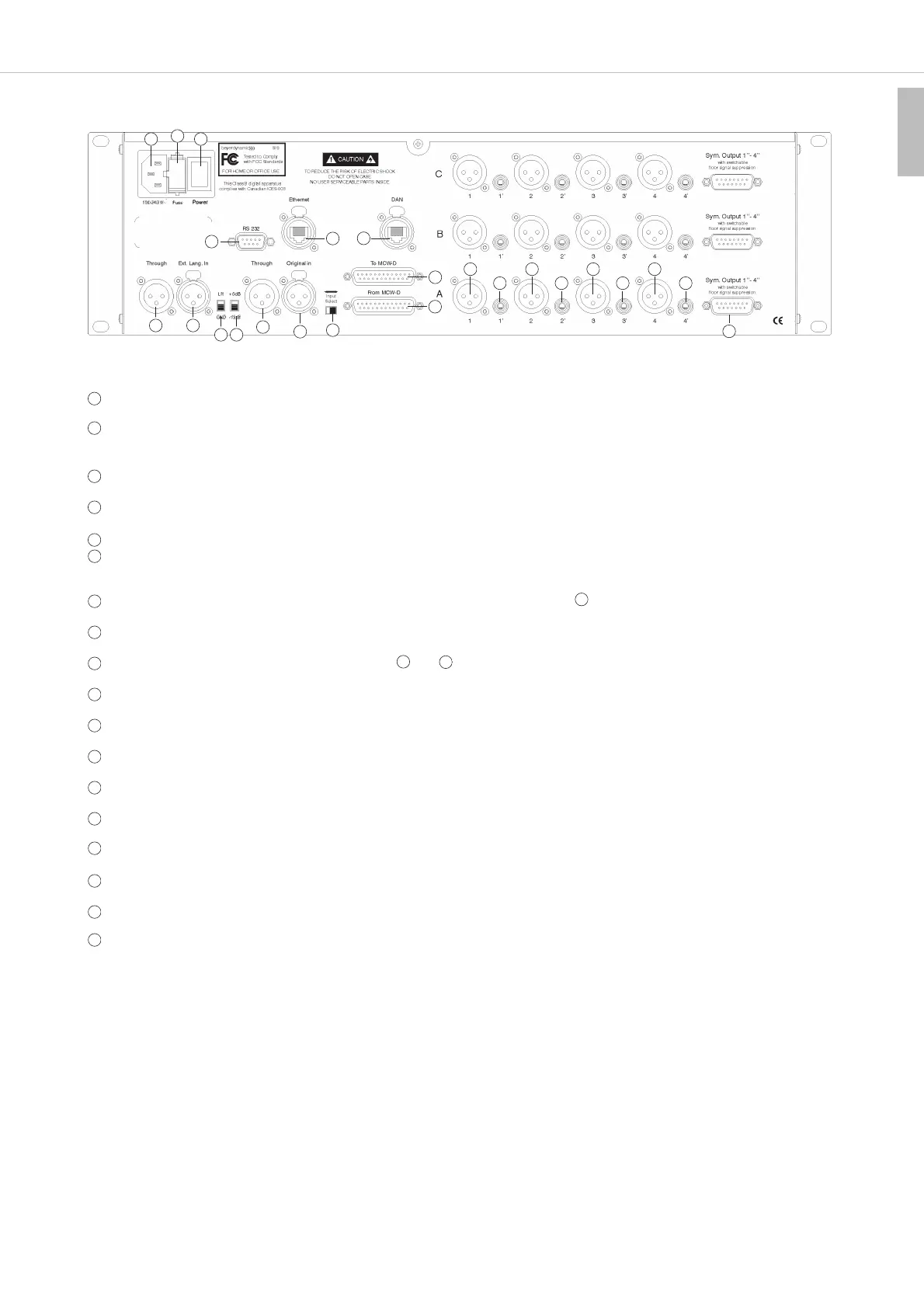

Rückseite
Ausgang, sym. 15-pol. Sub-D, mit schaltbarer O-Tonunterdrückung (Ausgangskabel CA 3201 wird benötigt)
Ausgang, sym. 3-pol. XLR, z.B. zum Anschluss von stationären Sendern wie CT 316; untere Reihe „A“, mittlere Reihe „B“, obere Reihe
„C“
Ausgang, unsym. Cinch zum Anschluss von Kassettenrekorder o.ä. Geräten
„Digital Audio Network“ - DAN-Anschluss für Dolmetscherpulte (Einkabelprinzip)
Eingang (from MCW-D) /
Ausgang (to MCW-D - Kabel CA 3125 verwenden) 25-pol. Sub-D z.B. zum Anschluss eines Konferenzsystems wie MCW-D von
beyerdynamic
Eingang, sym. 3-pol. XLR, für Original-Signal (wenn kein Konferenzsystem am Eingang angeschlossen ist)
Ausgang zum Durchschleifen des Original-Signals, wenn z.B. mehrere SIS-Steuerzentralen miteinander verbunden werden.
Umschalter dient zum Umschalten zwischen Eingang und
Pegelschalter zum Umschalten der Empfindlichkeit zwischen +6 dB und -10 dB
Ground-Lift-Schalter
Eingang für externe Relais-Sprache
Ausgang zum Durchschleifen der Relais-Sprache, wenn z.B. mehrere SIS-Steuerzentralen miteinander verbunden sind.
Netzanschluss
Ein-/Ausschalter
RS 232-Anschluss für PC
LAN-Anschluss für PC (Netzwerk)
Netzsicherung
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
5
7
6
7
6
7
6
7
6
9
8
21
13
20
19
22
18
1415
11
10
12
1617
ACHTUNG
• Im Innern der Steuerzentrale befindet sich eine Lithium-Batterie (CR2032). Ersetzen Sie diese bei Bedarf nur durch denselben
oder einen gleichwertigen Typ. Bei unsachgemäßem Auswechseln der Batterie besteht Explosionsgefahr.
