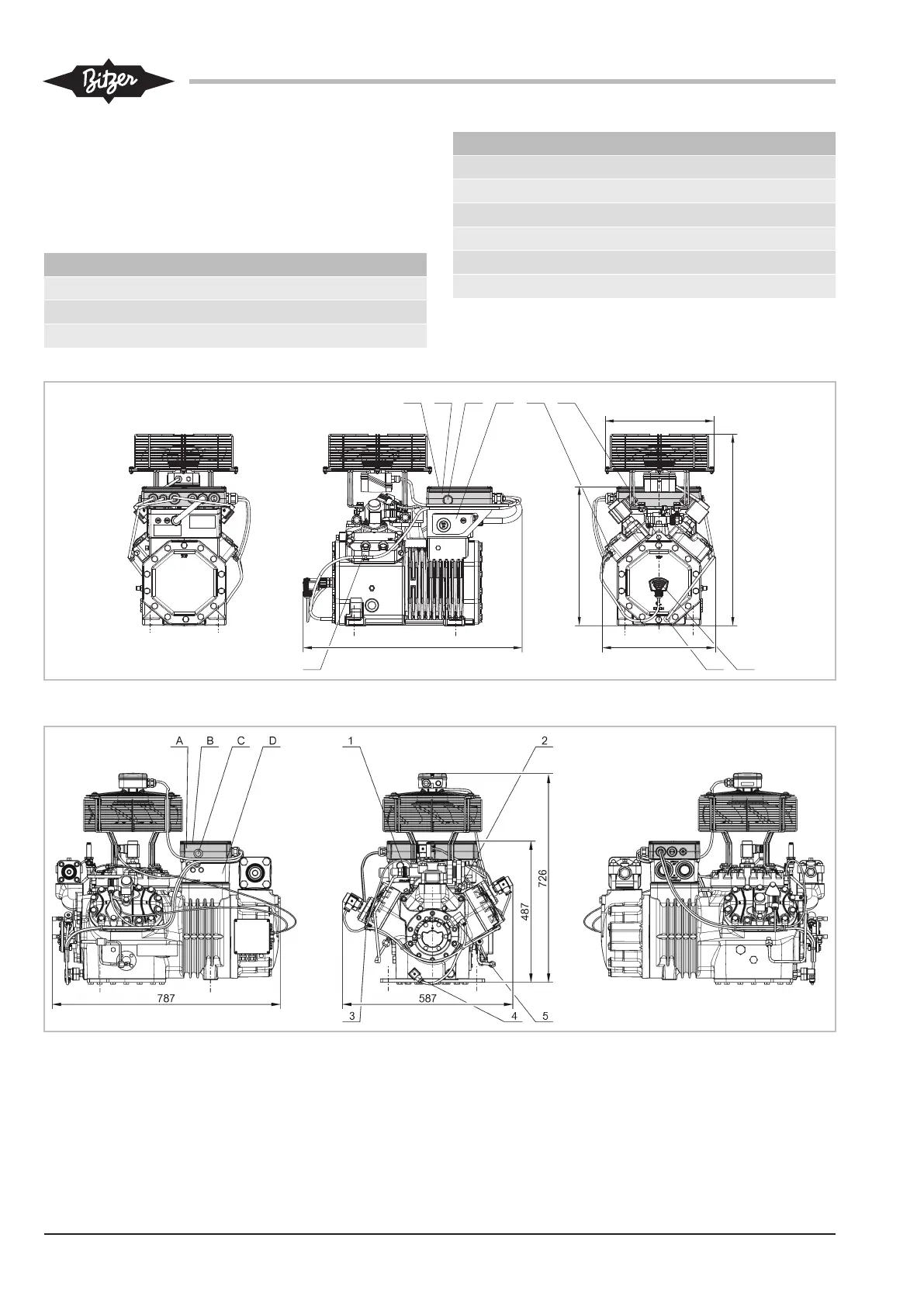

4.5 Maßzeichnungen
Diese Maßzeichnungen zeigen die maximale Ausstat-
tung der jeweiligen Verdichterserie mit CM-RC-01 mit
allen möglichen Peripheriegeräten in der Variante
"A" (alle Leistungsregler, die möglich sind).
Anschlusspositionen
1 Druckgastemperaturfühler
2 Anschlussposition für Hochdruckschalter
3 Kabelhalter
Anschlusspositionen
4 Ölheizung
5 Ölüberwachung
A Deckel des Anschlusskastens
B Modulgehäuse
C LED-Schauglas
D Anschlusskasten
4.5.1 Maßzeichnungen von Verdichtern für
Standardkältemittel mit CM-RC-01
Abb.1: 4FES-3(Y) .. 4BES-9(Y) mit CM-RC-01
Abb.2: 6JE-22Y .. 6FE-50(Y) mit CM-RC-01
Die Maße der Verdichter 4VES-6Y .. 4FE-35(Y) mit CM-RC-01 weichen in ähnlicher Weise von der jeweiligen Verdichterstandardausführung ab.
