Bitzer KT-230-2

KT-230-2 39
894
1B/DA
C
543
656
2
543

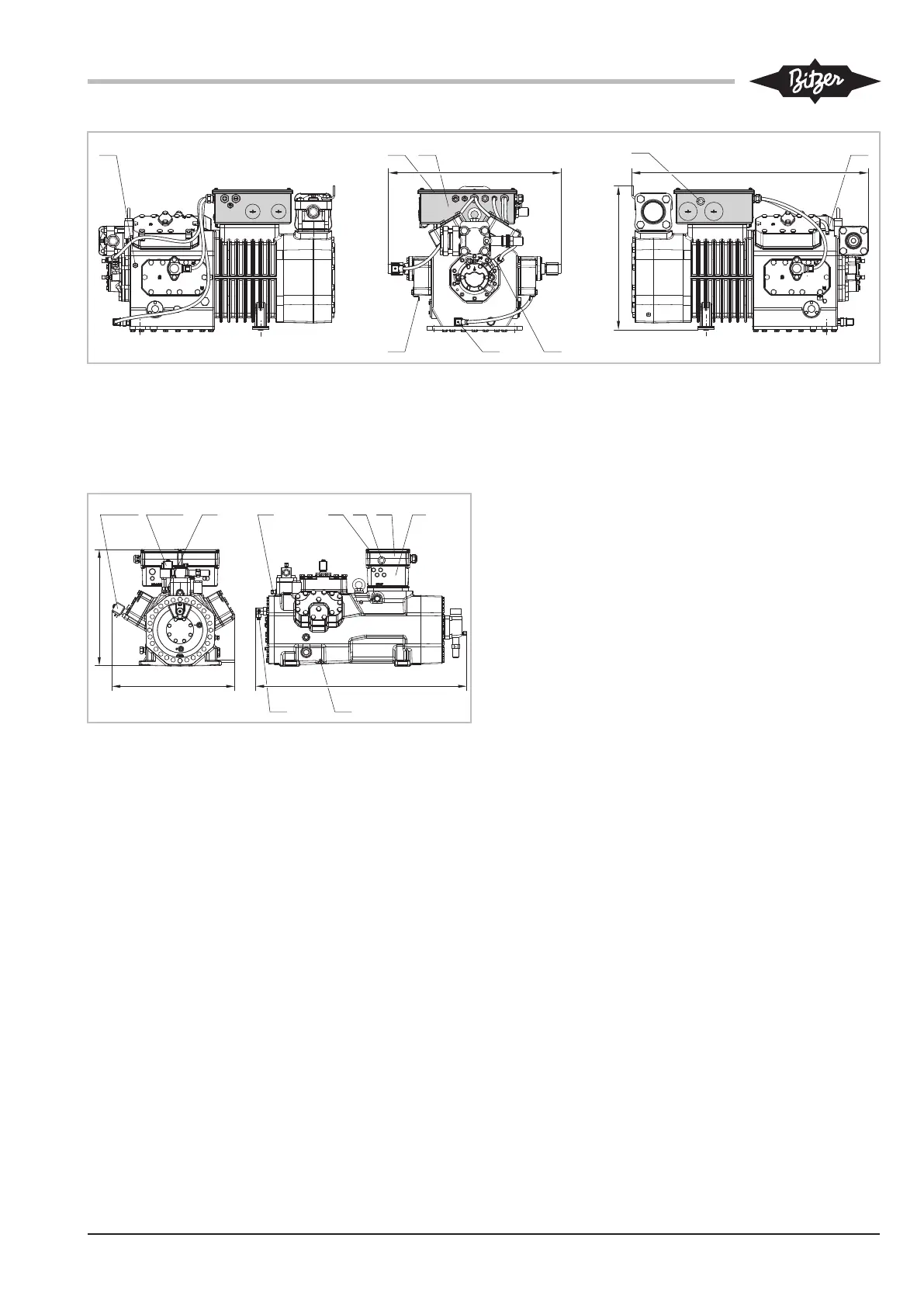

Abb.3: 8GE-50(Y) .. 8FE-70(Y) mit CM-RC-01
4.5.2 Maßzeichnungen von Verdichtern für
transkritische CO
2
-Anwendungen mit CM-
RC-01
CRII(1)
1
Option
CRII(2)
Option
2
4
A B
C
D
5
848
491
469
Abb.4: 6FTE(U)-35(L)K .. 6CTE(U)-50(L)K mit CM-RC-01
Die Maße der Verdichter 4PTE(U)-6(L)K .. 4CTE(U)-30(L)K mit CM-
RC-01 weichen in ähnlicher Weise von der jeweiligen Verdichterstan-
dardausführung ab.
4.6 Das RI-System
Das RI-System ist eine Betriebsfunktion des CM-
RC-01. Es spritzt flüssiges Kältemittel abhängig vom
Bedarf ein und sichert so die thermischen Anwen-
dungsgrenzen bei Tiefkühlung beispielsweise mit den
Kältemitteln R407A, R407F, 448A und R449A.
Beim Überschreiten einer definierten Druckgastempe-
ratur wird flüssiges Kältemittel über die RI-Einspritzdü-
se direkt in die Sauggaskammer des Verdichters einge-
spritzt. Dort strömt es gegen die heißen Zylinderwände.
Das flüssige Kältemittel verdampft, kühlt den Zylinder-
bereich und senkt gleichzeitig die Temperatur des mo-
torseitig einströmenden, überhitzten Sauggases. Auch
bei einstufiger Verdichtung wird damit eine ausreichend
niedrige Druckgastemperatur eingehalten. Bei ungenü-
gender Kühlung oder zu extremen Betriebsbedingun-
gen schaltet das CM-RC-01 den Verdichter ab.
Ausführung und Steuerung des Kältekreislaufs haben
einen wesentlichen Einfluss auf die Einspritzzyklen und
damit auf den Gesamtwirkungsgrad der Anlage: Saug-
gasüberhitzung und die Differenz zwischen Verflüssi-
gungs- und Sauggasdruck sollten im Rahmen der Ein-
satzgrenzen so niedrig wie möglich gehalten werden.
Dabei die minimal notwendige Sauggasüberhitzung si-
cherstellen.
Diese Punkte bei der Anlagenplanung beachten:
• Rohrstrecken kurz halten.
• Druckverlust in allen Bauteilen so gering wie möglich
halten.
• Temperaturdifferenz so gering wie möglich halten:
– Auf geringe Vereisung des Verdampfers achten.
– Verflüssiger sauber halten.
• Verflüssigungstemperatur kontrolliert niedrig halten.
