4.5 Croquis cotés

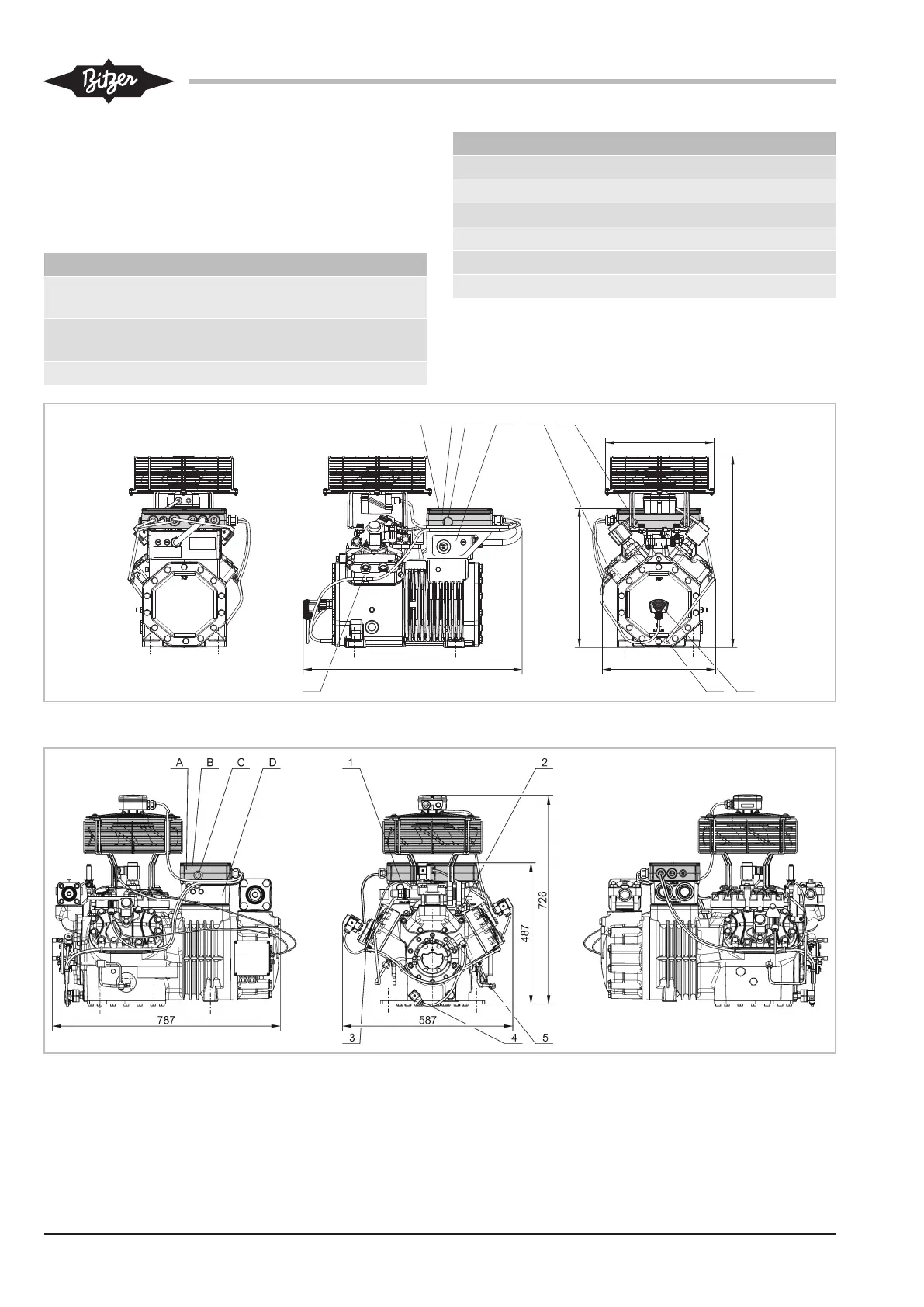

Ces croquis cotés montrent l'équipement maximal de la
série de compresseurs CM-RC-01 avec tous les dispo-
sitifs périphériques possibles dans la variante
«A» (tous les régulateurs de puissance possibles).
Positions de raccordement
1 Sonde de température du gaz de refoule-
ment
2 Position de raccordement du pressostat
haute pression
3 Supports de câbles
Positions de raccordement
4 Réchauffeur d'huile
5 Contrôle d'huile
A Couvercle de boîte de raccordement
B Boîtier de module
C Voyant DEL
D Boîte de raccordement
4.5.1 Croquis cotés des compresseurs pour
fluides frigorigènes standard avec CM-RC-01
Fig.1: 4FES-3(Y) .. 4BES-9(Y) avec CM-RC-01
Fig.2: 6JE-22Y .. 6FE-50(Y) avec CM-RC-01
Les dimensions des compresseurs 4VES-6Y .. 4FE-35(Y) avec CM-RC-01 diffèrent de manière similaire de chaque version standard du com-
presseur.
