FOURS A CONVECTION 13 D’INSTALLATION
MONTAGE DU FOUR
MONTAGE DE LA SECTION DOUBLE
REMARQUE: Les vieux modèles de fours sont ceux qui ont un cadre arrière peinturé. Les nouveaux modèles de fours
sont ceux avec un cadre arrière enfermé en acier.
Les instructions suivantes sont applicable a l’assemblage de deux nouveaux modèles de fours..
1. Fixez les pieds de courte longueur au bas de la section inférieure comme décrit.
2. Posez la section supérieure par-dessus la section inférieure.
3. Fixez les ferrures de montage superposé au moyen des autres boulons de 5/16 po expédiés avec les fours.
4. Raccordez le connecteur de carneau.
Les instructions suivantes sont applicables a l’assemblage d’un nouveau modèle de four (le four supérieur) avec
un vieux modèle de four (le four inférieur).
1. Fixez les pieds de courte longueur au bas de la section inférieure comme décrit.
2. Posez la section supérieure par-dessus la section inférieure.
3. Fixez les ferrures de montage superposé au moyen des autres boulons de 5/16 po expédiés avec les fours.
4. Forez un trou pour un boulon de 5/16” dans le cadre du vieux modèle du four. Untilisez les trous dans les agrafes
d’empilage.
5. Fixez les agrafes d’empilage au vieux modèle du four a l’aide de boulons 5/16” et des écrous qui se trouve dans le
trousseau d’assemblage.
6. Raccordez le connecteur de carneau.
AVERTISSEMENT!!
Lors de la superposition de deux fours simples, il est nécessaire d’enlever les boîtes de carneau des uni-
tés simples avant l’installation du connecteur à trois pièces.
MISE À NIVEAU DU FOUR
Après assemblage le four doit être mis à niveau et installé à son emplacement d’utilisation.
1. Le four peut être mis à niveau en ajustant les vis de mise à niveau ou les roulettes en bas de chaque pied.

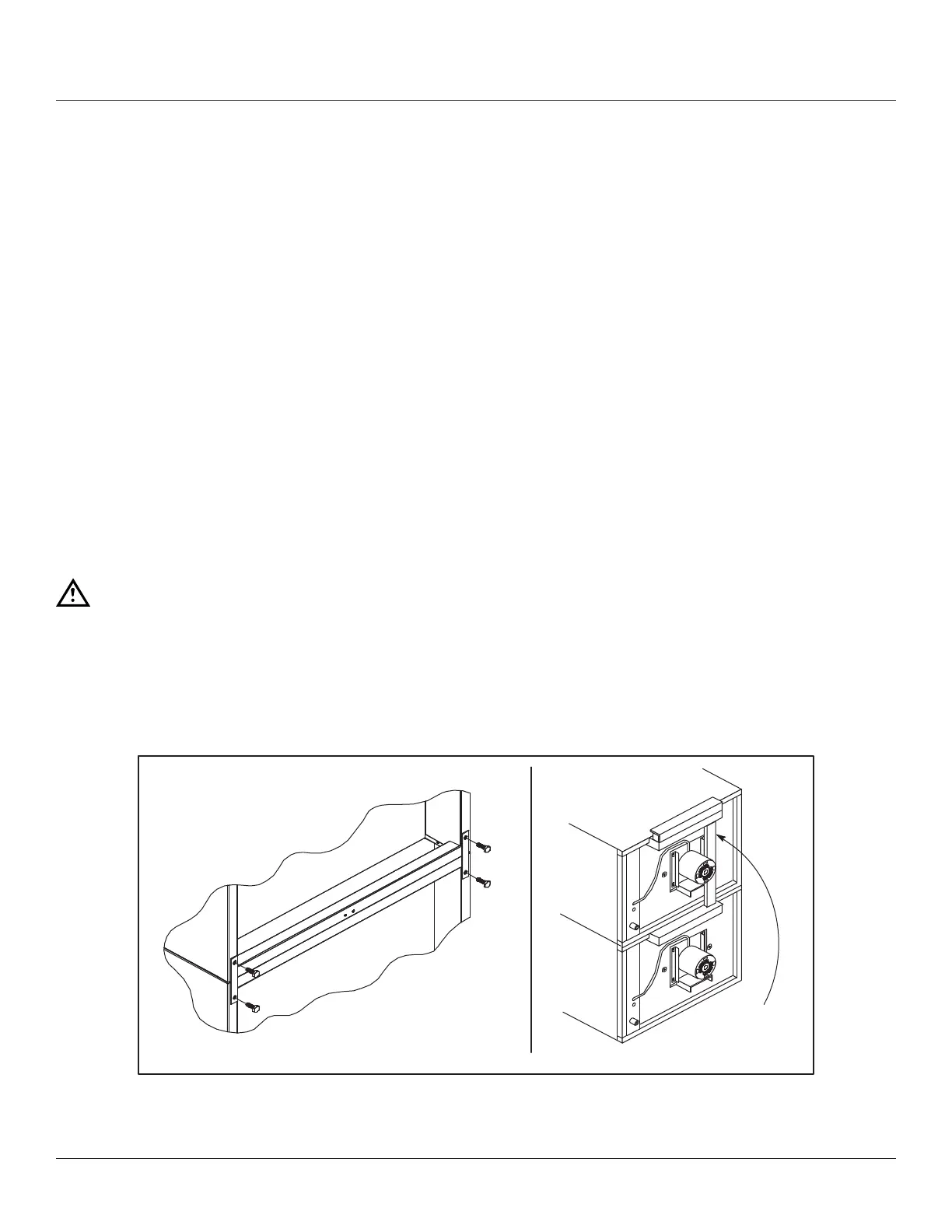

Le Connecteur
Figure 13
