Collegamento Alle Fonti de Alimentazione
Installazione
COLLEGAMENTO AL GAS (SE DEL CASO)
Collegare il forno al condotto di erogazione del gas adatto
all’uso con il propriomodello in conformità alle normative
vigenti in materia.
Regolazione dell’apparecchio per altri tipi di gas
1. Chiudere la valvola del gas e posizionare su o
l’interruttore generale.
2. Smontare il blocco del gas tramite i relativi giunti di
accoppiamento.
3. Smontare il bruciatore e sostituire gli iniettori.
4. Montare il bruciatore e il blocco del gas.
5. Vericare che non vi siano perdite o connessioni
elettriche allentate.

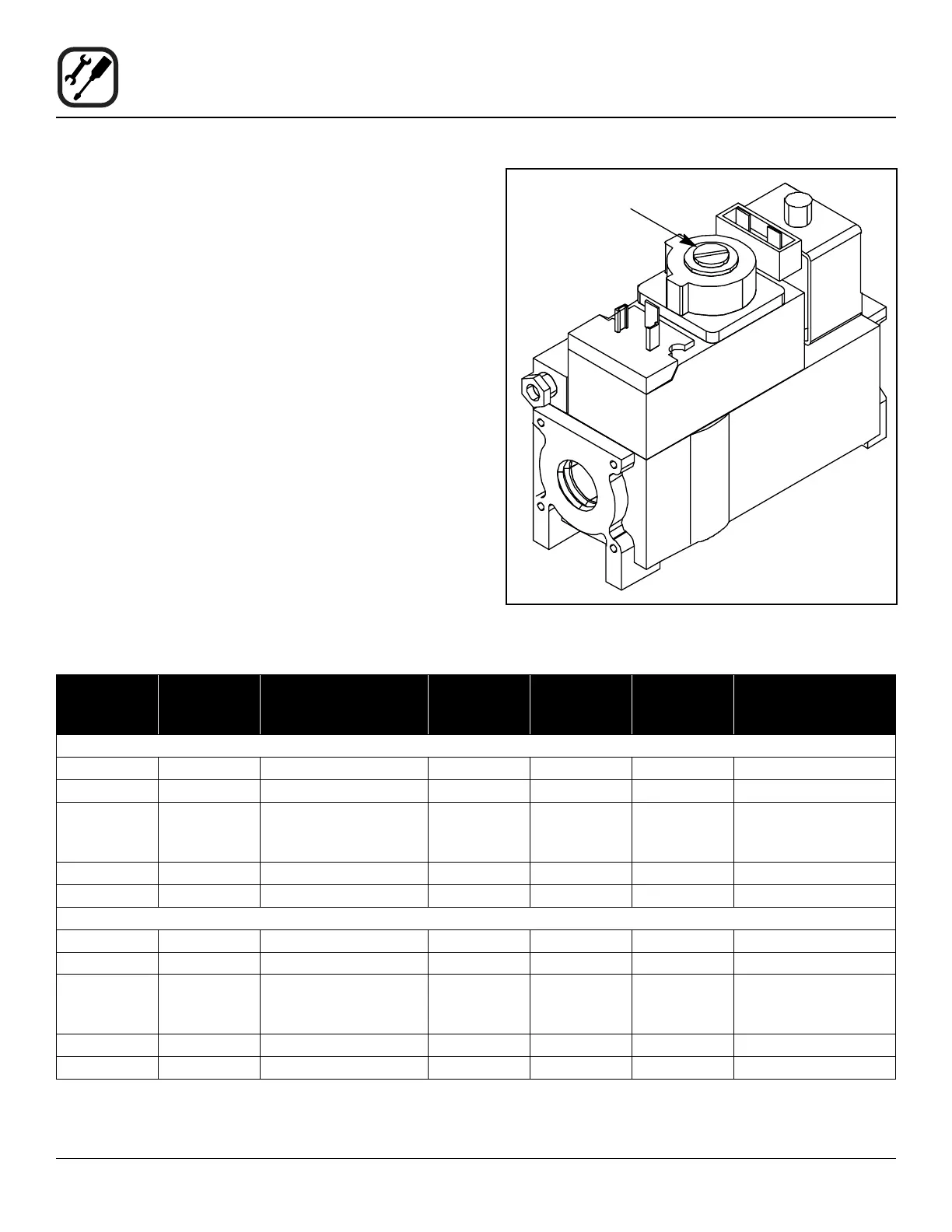

6. Se è necessario, regolare la pressione del gas (ved.
Figura).
Regolazione
pressione gas
Figure 9
Tipo di
Gas
Pressione
Ingresso
mbars
Pressione
Bruciatore
mbars
Diametro
Iniettore
mm
Apertura
Aria
mm
Iniettore,
Pilota
mm
Erogazione
Standard
kW (H
S
)
Zephaire-100G-ES & DFG-100-ES
G25 25 12 1,85 n/a n/a 13.2 Metano
G20 20 8.8 1,85 n/a n/a 13.2 Metano
G20/G25 20/25 Regolatore di
pressione completa-
mente avvitato
1,85 n/a n/a 13.2 Metano
G30 30/50 17 1,12 n/a n/a 12.1 Butano
G31 30/37/50 25 1,12 n/a n/a 12.1 Propano
Zephaire-200G-ES & DFG-200-ES
G25 25 12 1,78 n/a n/a 14.7 Metano
G20 20 8.8 1,78 n/a n/a 14.7 Metano
G20/G25 20/25 Regolatore di
pressione completa-
mente avvitato
1,78 n/a n/a 14.7 Metano
G30 30/50 17 1,02 n/a n/a 13.2 Butano
G31 30/37/50 25 1,02 n/a n/a 13.2 Propano
