| 104 | 0 986 613 900 | Productbeschrijvingnl
3.2 Uitbreidingsset 0986610930
Aanwezige Denoxtronic-sets PC / LD (0986610500)
kunnen met de uitbreidingsset 0986610930 tot
de leveringsomvang van Denoxtronic-setPC/LD
(0 986 613 900) worden uitgebreid. De schuimstof
inlegstukken in de koffer van Denoxtronic-setPC/LD
(0986610500) door de schuimstof inlegstukken van
uitbreidingsset 0986610930 vervangen. De koffe-
reenheid conform het overzicht sorteren, zie hoof-
dstuk3.3.
i De bevestigingsinrichting 0986610284 en de be-
vestigingsklem 0986610499 zijn niet meer nodig.
i Voor het weegsysteem en het kalibratiegewicht is in
de koffer geen plaats meer.
3. Productbeschrijving
3.1 Beoogd gebruik
De Denoxtronic-setPC/LD (0 986 613 900) is bedo-
eld voor werkzaamheden aan het Bosch-uitlaatgasna-
behandelingssysteem Denoxtronic in personenauto's
(PC, Passenger Car) en in lichte bedrijfswagens
(LD,Light Duty).
In combinatie met een KTS-module en de software
ESI[tronic]2.0 wordt de Denoxtronic-setPC/LD gebru-
ikt voor de diagnose van voertuigen met Bosch-uitlaat-
gasbehandelingssysteem Denoxtronic3.1/5.x.
3.3 Overzicht kofferinhoud

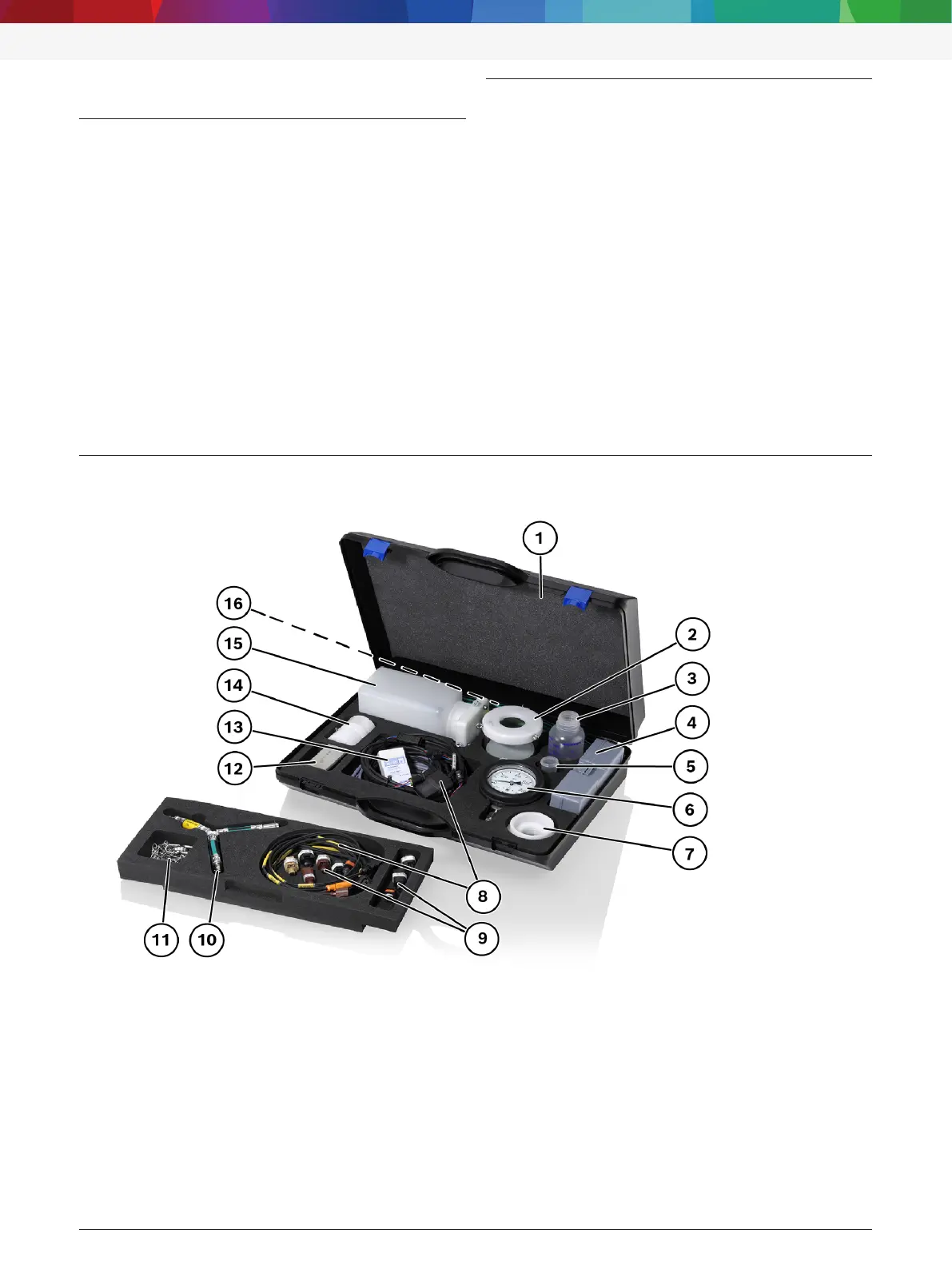

Abb. 1: Denoxtronic-setPC/LD (0986613900)
1 Koffer, met schuimstof inzetstukken
2 Meetinrichting en vloeipapier, voor sproeibeeldtest
3 Meetreservoir, voor doseerhoeveelheidtest
4 Meetapparaat (refractometer), voor bepaling van de
AdBlue-concentratie
5 Bus (voor pakkingen), voor montage van gedemonteerde
transportmodule
6 Manometer
7 Inschroefadapter
8 Elektrische verlengkabels
9 Afsluitstekker
10 Testdrukleidingen (Y-adapter voor aansluiting manometer)
11 Ketting, voor adapter (testtank)
12 Bevestigingsklemmen
13 Reservoir met teststroken, voor bewijs van dieselbrandstof
inAdBlue
14 Adapterring
15 Adapter (testtank), voor test van gedemonteerde
transportmodule
16 Hydraulische leidingen
