| 6 | 0 986 613 900 | Produktbeschreibungde
3.2 Erweiterungssatz 0986610930
Vorhandene Denoxtronic-SetPC/LD (0986610500)
können mit dem Erweiterungssatz 0986610930
auf den Lieferumfang von Denoxtronic-SetPC/LD
(0 986 613 900) ergänzt werden. Die Schaumstoff-
einlagen im Koffer von Denoxtronic-SetPC/LD
(0986610500) durch die Schaumstoffeinlagen von
Erweiterungssatz 0986610930 ersetzen. Den Koffer-
inhalt entsprechend der Übersicht, siehe Kapitel3.3,
einsortieren.
i Die Haltevorrichtung 0986610284 und die
Halteklammer 0986610499 werden nicht mehr
benötigt.
i Für die Wiegeeinrichtung und das Kalibiergewicht
ist im Koffer kein Platz mehr vorgesehen.
3. Produktbeschreibung
3.1 Bestimmungsgemäße Verwendung
Das Denoxtronic-SetPC/LD (0 986 613 900) ist für
Arbeiten am Bosch Abgasnachbehandlungssystem
Denoxtronic in Pkw (PC, Passenger Car) und in leich-
ten Nkw (LD,Light Duty) konzipiert.
In Verbindung mit einem KTS-Modul und der Software
ESI[tronic]2.0 wird das Denoxtronic-SetPC/LD für die
Diagnose an Fahrzeugen mit Bosch Abgasnachbehand-
lungssystemen Denoxtronic3.1/5.x verwendet.
3.3 Übersicht Kofferinhalt

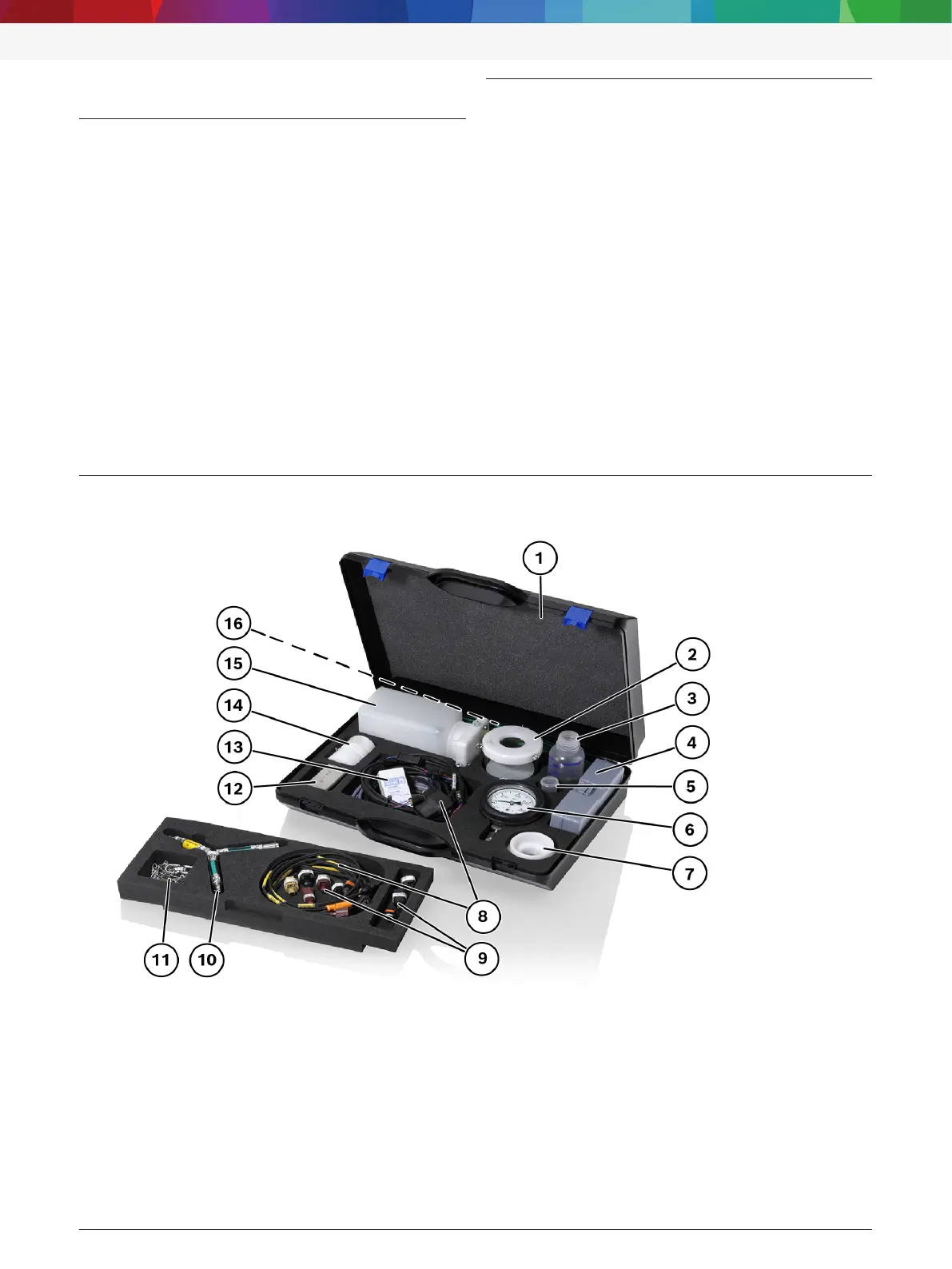

Abb. 1: Denoxtronic-SetPC/LD (0986613900)
1 Koffer, mit Schaumstoffeinlagen
2 Messvorrichtung und Löschpapier, für Sprühbildtest
3 Messbehälter, für Dosiermengentest
4 Messgerät (Refraktometer), zur Bestimmung der
AdBlue-Konzentration
5 Dose (für Dichtungen), zur Montage ausgebauter Fördermodule
6 Manometer
7 Einschraubadapter
8 Elektrische Verlängerungsleitungen
9 Verschlussstecker
10 Prüfdruckleitungen (Y-Adapter für Anschluss Manometer)
11 Kette, für Adapter (Prüftank)
12 Halteklammern
13 Behälter mit Teststreifen, für Nachweis von Dieselkraftstoff
inAdBlue
14 Adapterringe
15 Adapter (Prüftank), zur Prüfung ausgebauter Fördermodule
16 Hydraulikleitungen
