Bosch Denoxtronic Set PC-LD User Manual

1 689 989 454 2019-08-01| Robert Bosch GmbH
Produktbeschreibung | 0 986 613 900 | 7 | de
3.4 Lieferumfang
i Die mit Stern (*) gekennzeichneten Komponenten
stellen den Lieferumfang von Erweiterungssatz
0986610930 dar. Zusätzlich liegen dem Erwei-
terungssatz noch 2 neue Schaumstoffeinlagen für
den Koffer bei.
Benennung Sachnummer
Koffer, mit Schaumstoffeinlagen 0 986 613 901
Hydraulikleitung 0 986 610 501
Hydraulikleitung 0 986 610 502
Verlängerungsleitung 0 986 610 451
Verlängerungsleitung 0 986 610 504
Prüfdruckleitung 0 986 610 505
Prüfdruckleitung 0 986 610 506
Verlängerungsleitung 0 986 610 507
Verlängerungsleitung 0 986 610 508
Manometer 0 986 610 510
Messgerät 0 986 610 511
Hydraulikleitung 0 986 610 512
Hydraulikleitung 0 986 610 513
Messbehälter 0 986 610 518
Kette 0 986 610 519
Messvorrichtung 0 986 610 352
Adapter 0 986 613 465
Löschpapier 0 986 610 564
Teststreifen 0 986 610 521
Hydraulikleitung 0 986 610 671
Verschlussstecker 0 986 610 452
Einschraubadapter * 1 681 032 132
Adapterring * 1 681 334 041
Adapterring * 1 681 334 042
Exzenterring * 1 681 334 045
Halteklammer * 1 681 290 009
Halteklammer * 1 681 290 010
Halteklammer * 1 681 290 011
Verlängerungsleitung * 1 684 466 067
Verlängerungsleitung * 1 684 466 068
Verlängerungsleitung * 1 684 466 069
Verlängerungsleitung * 1 684 466 070
Verlängerungsleitung * 1 684 466 071
Verschlussstecker * 1 684 485 487
Verschlussstecker * 1 684 485 488
Verschlussstecker * 1 684 485 489
Verschlussstecker * 1 684 485 490
Verschlussstecker * 1 684 485 491
Verschlussstecker * 1 684 485 492
Verschlussstecker * 1 684 485 493
Betriebsanleitung * 1 689 989 454
3.5 Sonderzubehör
Benennung Sachnummer
Wiegeeinrichtung 0 986 610 838
Gewicht (für Kalibrierung Wiegeeinrichtung) 0 986 610 839
3.6 Funktionsbeschreibung
Das Abgasnachbehandlungssystem Denoxtronic redu-
ziert Stickoxide im Abgas, um die gesetzlichen Grenz-
werte der europäischen Emissionsnorm Euro6 zu
erfüllen. Dazu wird in den Abgasstrom vor dem SCR-
Katalysator ein Harnstoff-Wasser-Gemisch (AdBlue)
präzise dosiert eingespritzt. Es entsteht Ammoniak,
mit dem im SCR-Katalysator die chemische Umwand-
lung der Stickoxide in Wasserdampf und atmosphäri-
schen Stickstoff erfolgt.

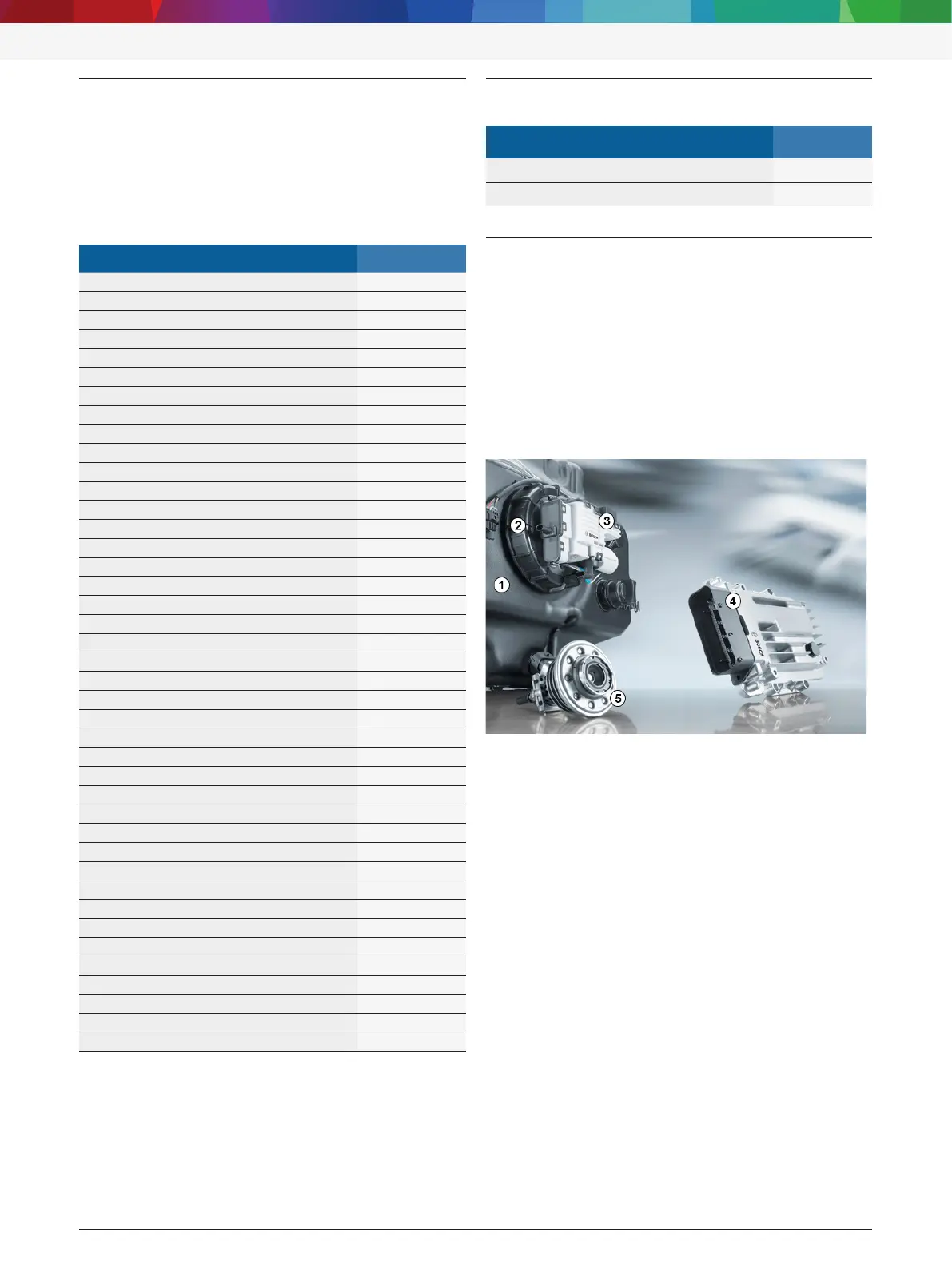

Abb. 2: Bosch Abgasnachbehandlungssystem Denoxtronic3.1
1 AdBlue-Tank
2 Schwalltopf
3 Fördermodul mit AdBlue-Förderpumpe
4 Dosiersteuergerät
5 Dosiermodul
Das AdBlue wird in einem separaten Fahrzeugtank
mitgeführt. Im Tank ist ein Schwalltopf, in dem eine
Sauglanze mit Vorfilter, eine Heizung, der Füllstands-
sensor und ein Temperatursensor enthalten sind.
Auf dem Schwalltopf ist das Fördermodul mit der
AdBlue-Förderpumpe angeordnet. Die Pumpe fördert
AdBlue, mit von einem Sensor überwachten Druck,
vom Tank zum elektrisch angesteuerten Dosierventil
an der Abgasanlage. Der Vorfilter im Schwalltopf an-
saugseitig und ein weiterer Filter auf der Druckseite
des Fördermoduls halten Verunreinigungen zurück.
