Bosch Denoxtronic Set PC-LD User Manual

1 689 989 454 2019-08-01| Robert Bosch GmbH
Productbeschrijving | 0 986 613 900 | 105 | nl
3.4 Leveringsomvang
i De met een (*) gemarkeerde componenten staan
voor de leveringsomvang van de uitbreidingsset
0986610930. bovendien worden met de uitbrei-
dingsset nog 2 nieuwe schuimstof inzetstukken
voor de koffer geleverd.
Naam Artikelnummer
Koffer, met schuimstof inzetstukken 0986613901
Hydraulische leiding 0986610501
Hydraulische leiding 0986610502
Verlengkabel 0986610451
Verlengkabel 0986610504
Testleiding 0986610505
Testleiding 0986610506
Verlengkabel 0986610507
Verlengkabel 0986610508
Manometer 0986610510
Meetapparaat 0986610511
Hydraulische leiding 0986610512
Hydraulische leiding 0986610513
Meetreservoir 0986610518
Ketting 0986610519
Meetinrichting 0986610352
Adapter 0986613465
Vloeipapier 0986610564
Teststrookje 0986610521
Hydraulische leiding 0986610671
Afsluitstekker 0986610452
Inschroefadapter * 1681032132
Adapterring * 1681334041
Adapterring * 1681334042
Excenterring * 1681334045
Bevestigingsklem * 1681290009
Bevestigingsklem * 1681290010
Bevestigingsklem * 1681290011
Verlengkabel * 1684466067
Verlengkabel * 1684466068
Verlengkabel * 1684466069
Verlengkabel * 1684466070
Verlengkabel * 1684466071
Afsluitstekker * 1684485487
Afsluitstekker * 1684485488
Afsluitstekker * 1684485489
Afsluitstekker * 1684485490
Afsluitstekker * 1684485491
Afsluitstekker * 1684485492
Afsluitstekker * 1684485493
Handleiding * 1689989454
3.5 Speciaal toebehoren
Naam Artikelnummer
Weegschaal 0986610838
Gewicht (voor kalibratie weegschaal) 0986610839
3.6 Omschrijving van de werking
Het uitlaatgasnabehandelingssysteem Denoxtronic
vermindert stikstofoxide in het uitlaatgas, om aan de
wettelijke grenswaarden van de Europese emissienorm
Euro6 te voldoen. Daarvoor wordt in de uitlaatgas-
stroom voor de SCR-katalysator een ureum-water-
mengsel (AdBlue) nauwkeurig gedoseerd ingespoten.
Er ontstaat ammoniak, waarmee in de SCR-katalysator
de chemische omzetting van de stikstofoxide in water-
damp en atmosferische stikstof plaatsvindt.

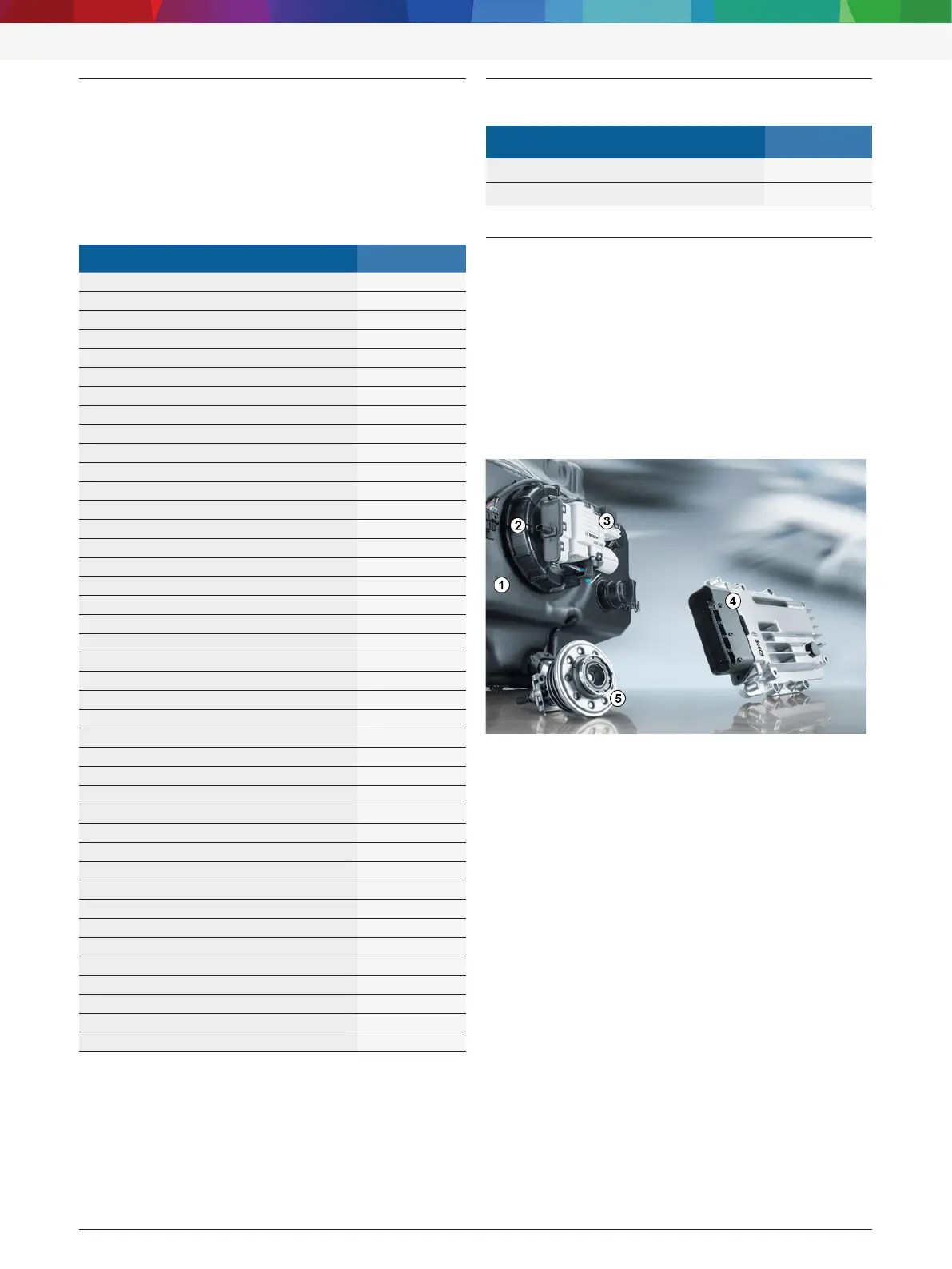

Abb. 2: Bosch uitlaatgasnabehandelingssysteem Denoxtronic3.1
1 AdBlue-Tank
2 Pot
3 Transportmodule met AdBlue-transportpomp
4 Doseerstuurapparaat
5 Doseermodule
De AdBlue wordt in een afzonderlijke voertuigtank
meegenomen. In de tank bevindt zich een aanzuigpot,
waarin een zuiglans met voorfilter, een verwarming, de
niveausensor en een temperatuursensor zijn opgeno-
men. Op de aanzuigpot is de transportmodule met de
AdBlue-transportpomp opgesteld. De pomp transpor-
teert AdBlue, met door een sensor bewaakte druk, van
de tank naar het elektrisch geregelde doseerventiel op
de uitlaatgasinstallatie. Het voorfilter in de aanzuigpot
aan de aanzuigzijde en een ander filter aan de perszij-
de van de transportmodule houden verontreinigingen
tegen.
