| 56 | 0 986 613 900 | Tuotekuvausfi
3.4 Toimituksen sisältö
i Tähdellä (*) merkityt komponentit esittävät laajen-
nussarjan 0986610930 toimituksen sisältöä. Li-
säksi laajennussarjaan kuuluu vielä 2 uutta salkun
vaahtomuovipehmustetta.
Nimitys Nimikekoodi
Salkku vaahtomuovipehmusteilla 0986613901
Hydrauliikkajohto 0986610501
Hydrauliikkajohto 0986610502
Jatkojohto 0986610451
Jatkojohto 0986610504
Paineputki testaukseen 0986610505
Paineputki testaukseen 0986610506
Jatkojohto 0986610507
Jatkojohto 0986610508
painemittari 0986610510
Mittauslaite 0986610511
Hydrauliikkajohto 0986610512
Hydrauliikkajohto 0986610513
Mittasäiliö 0986610518
Ketju 0986610519
Mittauslaite 0986 610352
Adapteri 0986613465
Imupaperi 0986610564
Testiliuska 0986610521
Hydrauliikkajohto 0986610671
Sulkupistoke 0986610452
Ruuvattava adapteri * 1681032132
Adapterirengas * 1681334041
Adapterirengas * 1681334042
Epäkeskorengas * 1681334045
Pidike * 1681290009
Pidike * 1681290010
Pidike * 1681290011
Jatkojohto * 1684466067
Jatkojohto * 1684466068
Jatkojohto * 1684466069
Jatkojohto * 1684466070
Jatkojohto * 1684466071
Sulkupistoke * 1684485487
Sulkupistoke * 1684485488
Sulkupistoke * 1684485489
Sulkupistoke * 1684485490
Sulkupistoke * 1684485491
Sulkupistoke * 1684485492
Sulkupistoke * 1684485493
Käyttöohje * 1689989454
3.5 Erikoisvarusteet
Nimitys Nimikekoodi
Vaaka 0986610838
Paino (kalibrointivaakaan) 0986610839
3.6 Toimintaseloste
Pakokaasun jälkikäsittelyjärjestelmä Denoxtronic vä-
hentää typpioksideja pakokaasusta, jotta Euroopan
komission lakisääteiset päästönormit Euro6 täyttyisi-
vät. Tätä varten pakokaasuvirtaan ruiskutetaan ennen
SCR-katalysaattoria urea-vesi-seosta (AdBlue) tarkasti
annosteltuna. Syntyy ammoniakkia, jonka avulla seuraa
typpioksidien kemiallinen muuttuminen vesihöyryksi ja
atmosfääriseksi typeksi.

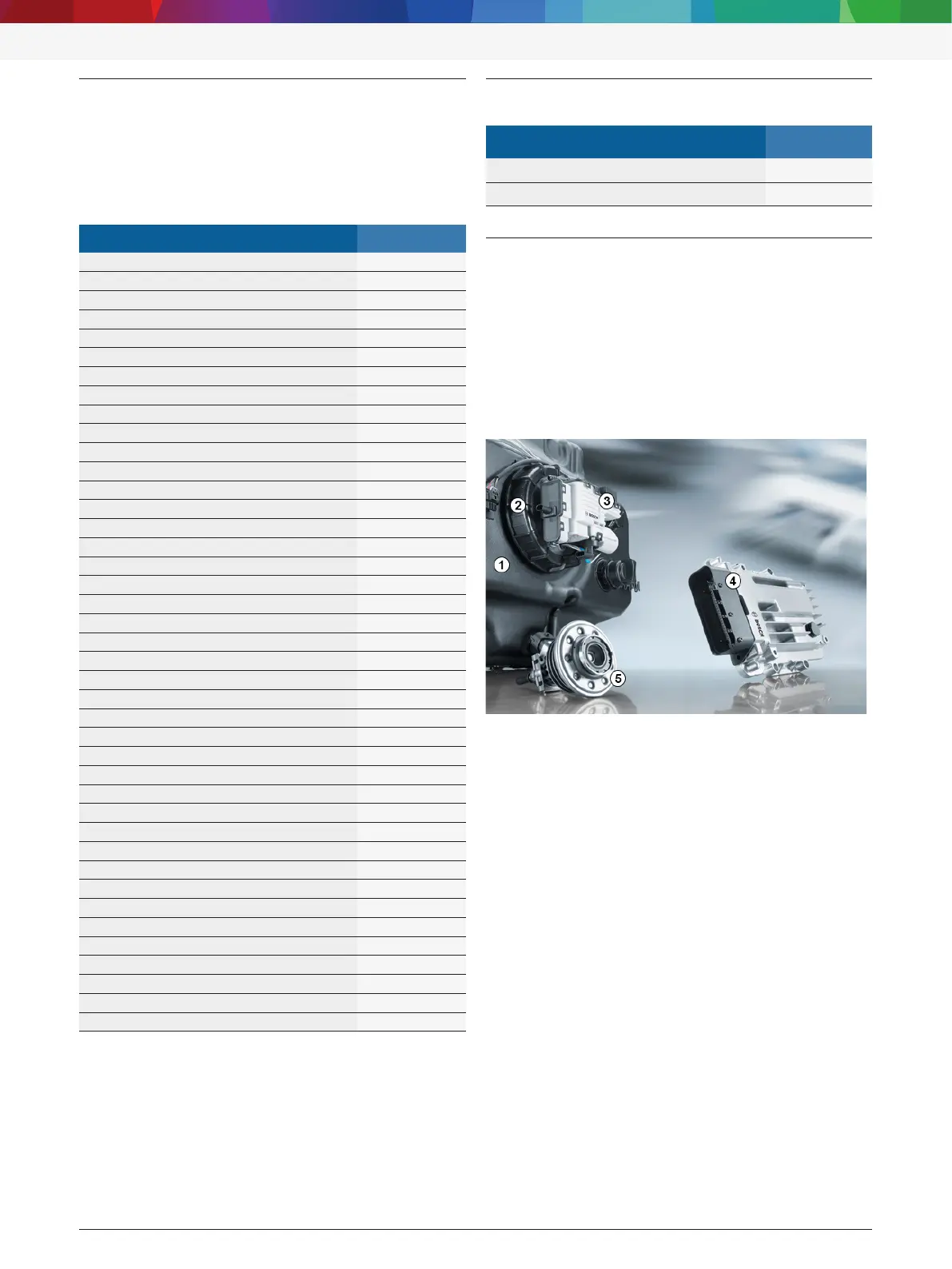

Abb. 2: Bosch pakokaasun jälkikäsittelyjärjestelmä
Denoxtronic3.1
1 AdBlue-tankki
2 Loiskesuoja
3 Syöttömoduuli AdBlue-syöttöpumpulla
4 Annostelun ohjainlaite
5 Annostelumoduuli
AdBlue kuljetetaan mukana erillisessä ajoneuvon
tankissa. Tankkiin on sijoitettu loiskesuoja, joka
käsittää imupistimen esisuodattimella, lämmittimen,
täyttömäärän tunnistimen ja lämpötunnistimen.
Loiskesuojaan on sijoitettu syöttömoduuli AdBlue-
syöttöpumpulla. Pumppu syöttää AdBlue-tuotetta
tunnistimen valvomalla paineella tankista sähköisesti
ohjattuun annosteluventtiiliin pakokaasulaitteis-
toon. Loiskesuojan esisuodatin kuljetinmoduulin
imupuolella ja toinen suodatin painepuolella estävät
epäpuhtauksien leviämistä.
