Opis proizvoda | 0 986 613 900 | 71 | hr

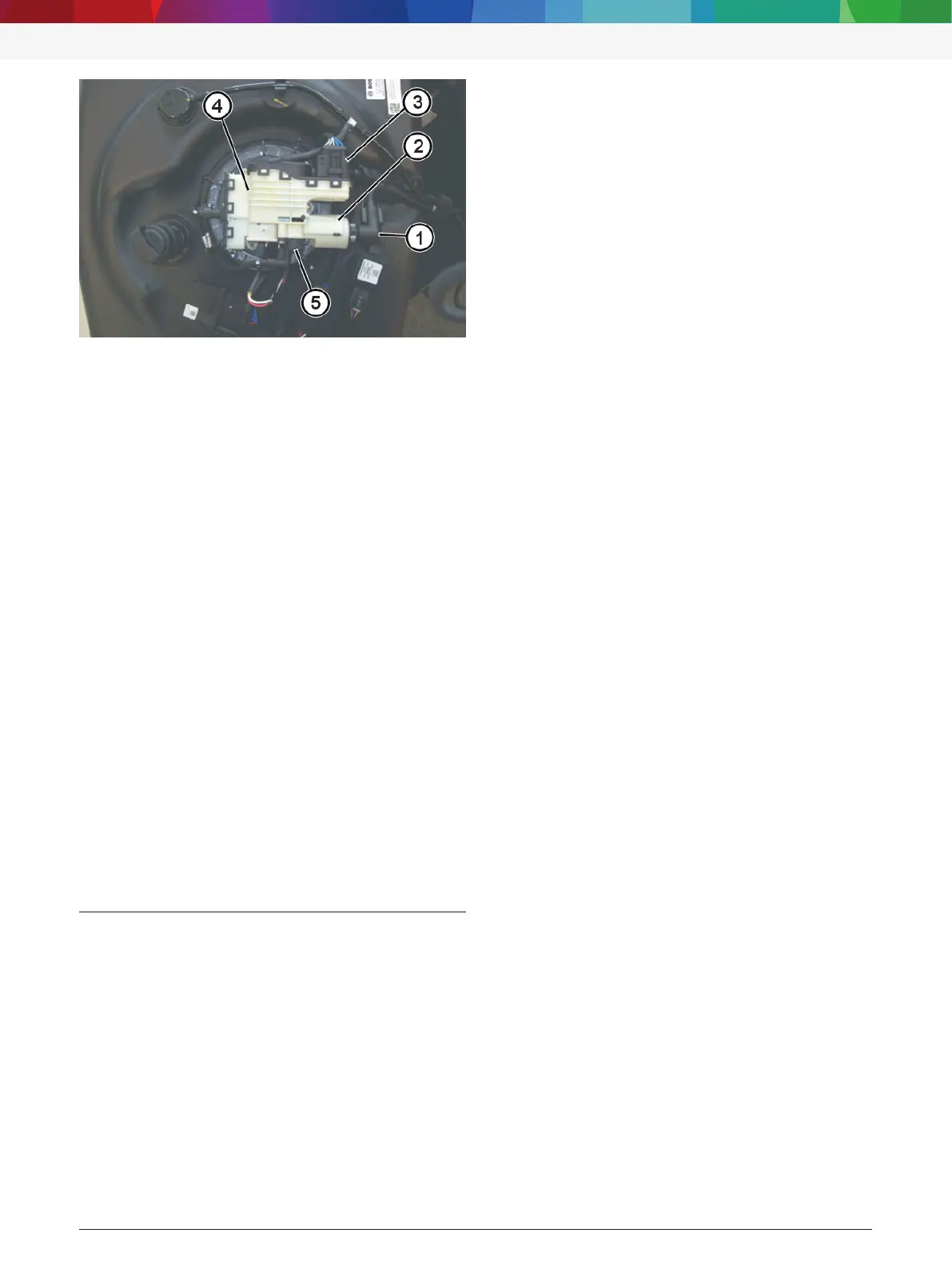

Abb. 3: Prikaz modula za pumpanje (u ugrađenom stanju)
1 Tlačni vod za AdBlue
2 Kućište filtra na tlačnoj strani
3 Utikač modula za pumpanje
4 Kućište modula za pumpanje
5 Tlačni senzor s utikačem
Dozirni upravljački uređaj podešava dozirnu količinu
točno prema važnim parametrima motora kao što su
radna temperatura, broj okretaja i opterećenje da bi
optimalno smanjio udio dušičnih oksida. Ovom se teh-
nikom zadovoljavaju zakonske granične vrijednosti za
ispušne plinove, uključujući one propisane emisijskom
normom Euro6. Softver za sustav za obradu ispušnih
plinova Denoxtronic može imati vlastiti upravljački
uređaj, ali može i biti ugrađen u druge upravljačke
uređaje. Na taj način otpada njegov vlastiti dozirni
upravljački uređaj.
3.6.1 Sustavi Denoxtronic5.x
Sustavi za obradu ispušnih plinova Denoxtronic5.x
primjenjuju 2 pumpe (jednu dostavnu i jednu povratnu
pumpu) u krugu AdBlue. Usto, tlak u krugu AdBlue nije
konstantan, nego promjenjiv. Modul za pumpanje na
rezervoaru za AdBlue ne može se demontirati. Dakle,
nije moguća zasebna provjera modula za pumpanje
uz adapter 0986613465 (ispitni rezervoar). Može se
zamijeniti samo element pumpe (dostavna pumpa s
povratnom pumpom).
3.7 Preduvjeti za ispitivanje
Prije provođenja ispitivanja funkcije moraju biti ispun-
jeni sljedeći preduvjeti:
R Rezervoar za AdBlue napunjen je čistim sredstvom
AdBlue. AdBlue mora imati ispravnu koncentraciju.
Nije dopušteno razrjeđivanje vodom jer dovodi do
kvarova i neispravnosti. AdBlue također ne smije
zastarjeti (maks. starost 1–2godina ovisno o spe-
cifikacijama proizvođača).
R Ispitajte AdBlue iz rezervoara refraktometrom
0986610511. Refraktometrom možete provjeriti
je li AdBlue razrijeđen ili star. Zadana vrijednost:
32,5% +/-1,5%. U slučaju sumnje napunite sprem-
nik za AdBlue svježim sredstvom AdBlue.
R S pomoću ispitnih traka za ulje 0986610521
ispitajte je li AdBlue onečišćen dizelskim gorivom.
Navlažite ispitnu traku za ulje mjernim štapom
rezervoara za AdBlue, ako postoji. Ako ne postoji
mjerni štap, izvadite AdBlue iz rezervoara s pomoću
čistog tankog PVC crijeva. Ako ispitna traka za ulje
promijeni boju, to znači da postoji onečišćenje di-
zelskim gorivom ili nekim drugim mineralnim uljem.
Slaba pozitivna reakcija nastaje već kada AdBlue
sadrži 50mg/l dizelskog goriva. 100mg/l daje jasnu
pozitivnu reakciju.
R Ako je rezervoar izobličen (skupljen) ili pri otva-
ranju pišteći istječe zrak zbog snažnog podtlaka,
to ukazuje na začepljeno odzračivanje rezervoara.
Uklonite pogrešku.
R Sva ispitivanja provodite pri temperaturama ra-
dionice od 15°C do 35°C. Pri niskim se tempe-
raturama AdBlue unaprijed zagrijava grijačem u
rezervoaru. To je nužno jer AdBlue sadrži velik udio
vode i postoji opasnost da se zamrzne (ledište cca
-11°C).
R Naprava za vaganje 0986610838 kalibrirana je
(vidi poglavlje4.3). Da biste dozirane količine uspo-
redili sa zadanim tolerancijama, morate ih izvagati
napravom za vaganje.
i Skaliranje mjerne posude 0986610518 nije do-
voljno za procjenu dozirane količine!
R Mjerna naprava 0986610352 opremljena je
svježim upijajućim papirom za ispitivanje uzorka
prskanja.
R Modul za doziranje ispravno je montiran na mjer-
noj napravi 0986610352 ili mjernoj posudi
0986610518. Adapterski prsten i pridržna stezal-
jka za modul za doziranje koji se provjerava odabra-
ni su prema pregledu na prethodnoj stranici.
i Ekscentrični prsten potreban je za module za
doziranje s ekscentričnim ležajem dozirnog ventila.
Stezni zatik na adapterskom prstenu mora dosjedati
u utor na adapteru za zavrtanje. Modul za doziran-
je pozicioniran je na ekscentričnom adapterskom
prstenu s pomoću 3utora.
R Uvijek upotrijebite novi brtveni komplet
(F01C300131) za ispitivanje demontiranih modu-
la za pumpanje (samo sustavi Denoxtronic 3.1) s
adapterom 0986613465 i zatim ponovo prilikom
montaže na rezervoar za AdBlue.
R Zamijenite brtvu prije montaže demontiranih mo-
dula za doziranje na vozilo. Za odgovarajuću brtvu
za određeni modul za doziranje vidi popis rezerv-
nih dijelova Bosch ESI[tronic].
