Piastre di posizionamento
Le piastre rosse di posizionamento 10 sono soggette
ad usura dopo lunghi periodi di utilizzo dell'elettrouten#
sile.
Sostituire piastre di posizionamento difettose.
Portare l'elettroutensile nella normale posizione opera#
tiva.
Svitare le viti 62 utilizzando il cacciavite a croce com#
preso nella fornitura. (vedi figura )
Applicare la nuova piastra di posizionamento sinistra.
Regolare l'angolo obliquo verticale su 47° (lato sini#
stro).
Premere sulla leva di bloccaggio 41 e spostare il brac#
cio dell'utensile completamente verso il basso.
Spingere la piastra di posizionamento fino a ca. 2 mm
dalla lama. Accertarsi che per tutta la lunghezza del
possibile movimento di trazione la lama non arrivi a
toccare la piastra di posizionamento.
Riavvitare la piastra di posizionamento con le viti 62.
Ripetere i passi operativi in modo analogo per la nuova
piastra di posizionamento destra.
Lavorare listelli profilati (battiscopa oppure cornici per soffitto)
I listelli profilati possono essere lavorati in due modi di#
versi:
– poggiandoli contro la guida di battuta,
– in posizione orizzontale sul tavolo per troncare
multiuso.
A seconda della larghezza del listello profilato è inoltre
possibile eseguire tagli con oppure senza movimento
di trazione.
Dopo aver regolato l'angolo obliquo che si desidera,
eseguire prima un taglio di prova su un pezzo di legno
di scarto.
Battiscopa

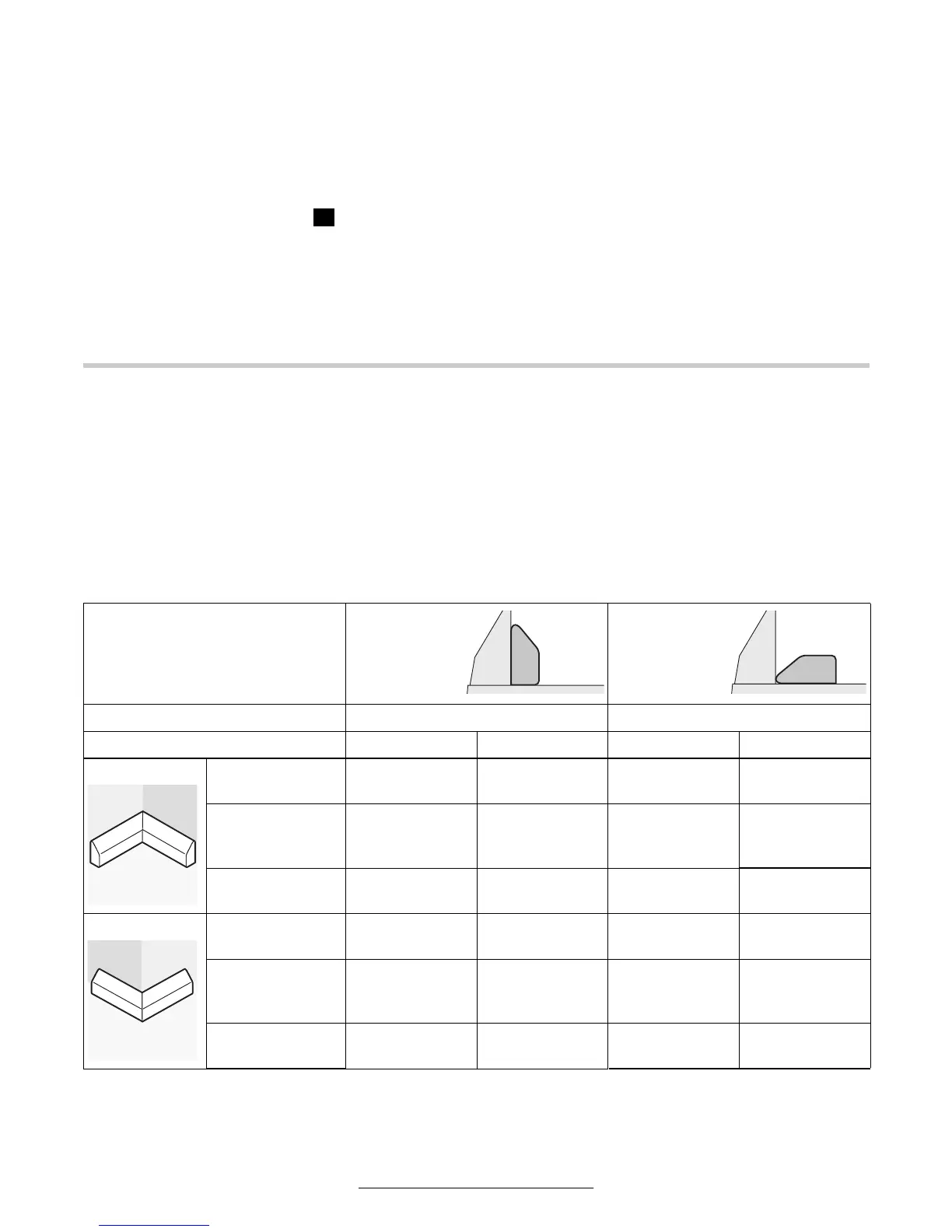

Nella seguente tabella si trovano indicazioni relative alla lavorazione di bordi da pavimento.
T
Posizioni poggiati
contro la
guida di
battuta
in posizione
orizzontale
sul tavolo
per troncare
multiuso
Angolo obliquo verticale 0° 45°
Battiscopa lato sinistro lato destro lato sinistro lato destro
Bordo interno angolo obliquo
orizzontale
45° lato sinistro 45° lato destro 0° 0°
posizionamento
del pezzo in
lavorazione
bordo inferiore
sul tavolo per
troncare multiuso
bordo inferiore
sul tavolo per
troncare multiuso
bordo superiore
alla guida di
battuta
bordo inferiore
alla guida di
battuta
il pezzo finito si
trova …
… a sinistra del
taglio
… a destra del
taglio
… a sinistra del
taglio
… a sinistra del
taglio
Bordo esterno angolo obliquo
orizzontale
45° lato destro 45° lato sinistro 0° 0°
posizionamento
del pezzo in
lavorazione
bordo inferiore
sul tavolo per
troncare multiuso
bordo inferiore
sul tavolo per
troncare multiuso
bordo inferiore
alla guida di
battuta
bordo superiore
alla guida di
battuta
il pezzo finito si
trova …
… a destra del
taglio
… a sinistra del
taglio
… a destra del
taglio
… a destra del
taglio
