Cornici da soffitto (come US-Standard)
Volendo lavorare cornici da soffitto in posizione piana sul tavolo per troncare multiuso, bisogna impostare l'an#
golo obliquo standard 31,6° (orizzontale) e 33,9° (verticale). (vedi figura )

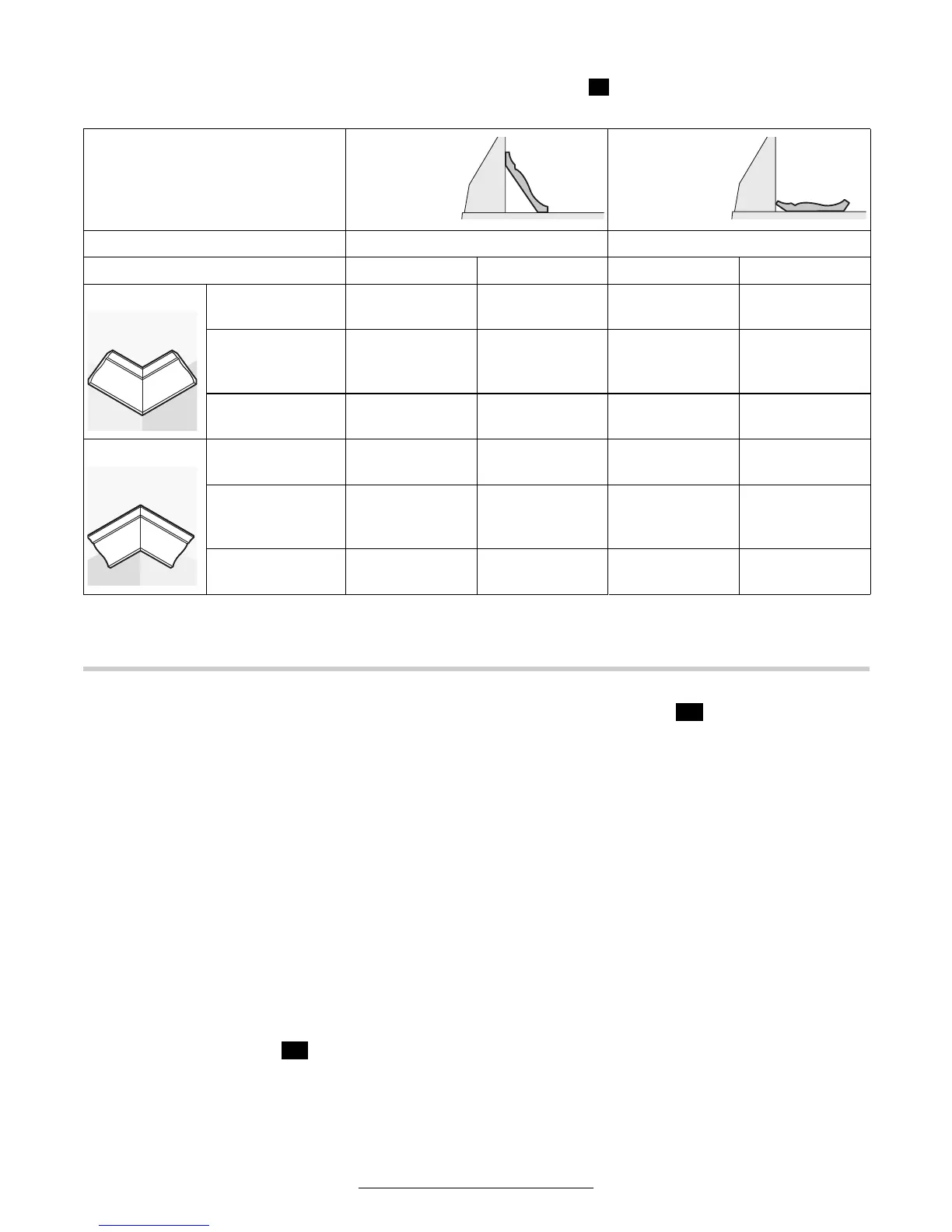

Nella seguente tabella si trovano indicazioni relative alla lavorazione di cornici da soffitto.
Controllare ed eseguire le registrazioni di base
Prima di qualunque intervento alla macchina,
estrarre la spina dalla presa di rete.
Per poter garantire tagli precisi, dopo un utilizzo inten#
so della macchina, controllare le registrazioni di base
dell'elettroutensile e se il caso, provvedere ad eseguire
le dovute modifiche.
Angolo obliquo 0° (verticale)
Mettere l'elettroutensile nella posizione prevista per il
trasporto.
Ruotare il tavolo per troncare multiuso 16 fino alla tac#
ca 15 per 0°. La levetta 13 deve scattare in modo per#
cettibile nella tacca.
Per avere accesso alle viti di registro è necessario ri#
muovere il contenitore per utensili 42 che le copre. A
tal fine svitare sia le viti di fissaggio 43 che il dado 44.
Controllare: (vedere figura )
Mettere il calibro angolare su 90° e poggiarlo sul tavolo
per troncare multiuso 16. Il braccio del calibro angola#
re deve essere a filo con la lama di taglio su tutta la lun#
ghezza.
Regolazione: (vedi figura )
Allentare l'impugnatura di serraggio 14. Allentare le viti
64 e 65 utilizzando la chiave a bocca 45 (misura 10) in
dotazione. Allentare la vite di registro 66 (ca. 3 giri) uti#
lizzando la chiave per vite ad esagono cavo 33 (misura
4) in dotazione.
Avvitare o svitare la vite di regolazione 63 (misura 10)
fino a quando il braccio del calibro angolare arriverà ad
essere a filo con la lama su tutta la lunghezza.
Stringere di nuovo forte l'impugnatura di serraggio 14.
In seguito, avvitare prima la vite di registro 66 e poi le
viti 64 e 65.
Nel caso in cui dopo la regolazione le indicazioni dei
gradi 22 e 31 non dovessero trovarsi su una linea con
le marcature 0° della scala 30, allentare le viti di fissag#
gio dell'indicazione dei gradi con il cacciavite a croce
33 fornito a corredo e regolare le indicazione dei gradi
lungo le marcature 0°.
U
Posizioni poggiati
contro la
guida di
battuta
in posizione
orizzontale
sul tavolo
per troncare
multiuso
Angolo obliquo verticale 0° 33,9°
Cornice da soffitto lato sinistro lato destro lato sinistro lato destro
Bordo interno angolo obliquo
orizzontale
45° lato destro 45° lato sinistro 31,6° lato destro 31,6° lato sinistro
posizionamento
del pezzo in
lavorazione
bordo inferiore
alla guida di
battuta
bordo inferiore
alla guida di
battuta
bordo superiore
alla guida di
battuta
bordo inferiore
alla guida di
battuta
il pezzo finito si
trova …
… a destra del
taglio
… a sinistra del
taglio
… a sinistra del
taglio
… a sinistra del
taglio
Bordo esterno angolo obliquo
orizzontale
45° lato sinistro 45° lato destro 31,6° lato sinistro 31,6° lato destro
posizionamento
del pezzo in
lavorazione
bordo inferiore
alla guida di
battuta
bordo inferiore
alla guida di
battuta
bordo inferiore
alla guida di
battuta
bordo superiore
alla guida di
battuta
il pezzo finito si
trova …
… a destra del
taglio
… a sinistra del
taglio
… a destra del
taglio
… a destra del
taglio
V1
V2
