Description de l'appareil

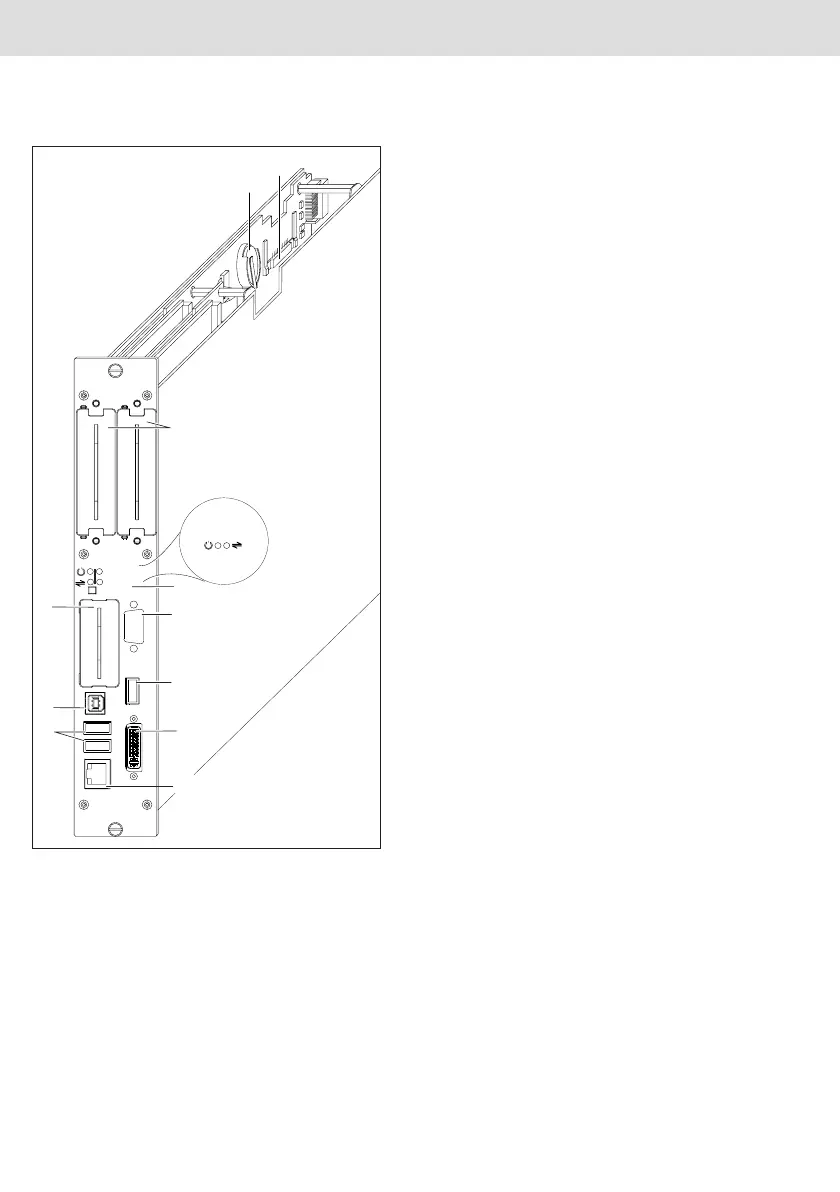

Fig. 1 : Aperçu KE350G IL/KE350
Légende Fig. 1 :
1 Deux logements (B1, B2) pour
l'installation de modules standard
modèle B
2 Sur le KE350G IL : quatre DEL et une
touche de remise à zéro
Sur KE350 : deux DEL et touche de
remise à zéro
3 Interface RS232 (X3C1)
4 Uniquement sur le KE350G IL : interface
hôte USB (X3U4), spécification 2.0
compatible
5 Uniquement sur le KE350G IL : interface
DVI (DVI-D single link, XDVI)
6 Interface Ethernet (X7E1)
7 Deux interfaces hôte USB (X3U1, X3U2),
spécification 2.0
8 Interface dispositif USB (X3U3),
spécification 2.0 compatible
9 Logement (A) pour l'utilisation de
modules standard modèle A
10 Batterie
11 Logement de carte pour mémoire de
masse (X6C1)
1
9
1
7
8
10
11
2
4
3
5
6
B1 B2
Reset
X3C1
X3U4
XDVI
X7E1
KE350G IL
X3U1
X3U2
X3U3
A
KE350
IL RUN/STOP
IL ERROR
