3 609 929 B62/2009-02 | KE350 / KE350G IL Bosch Rexroth AG 49/120
FRANÇAIS
ENGLISH
ITALIANO
ESPAÑOL
PORTUGUÊS
SVENSKA
FRANÇAIS
Interfaces hôte USB (X3U4) (KE350G IL)
Ces interfaces sont exécutées comme
douilles de modèle A. Elles répondent aux
exigences de la spécification USB 2.0.
Cette interface sert de canal de retour USB
pour l'écran tactile/la souris. Pour cela,
l'appareil connecté au canal de retour doit se
comporter comme une souris USB. Le
courant total passant par les interfaces hôte
USB X3U1, X3U2 et X3U4 ne doit pas
dépasser 1A.

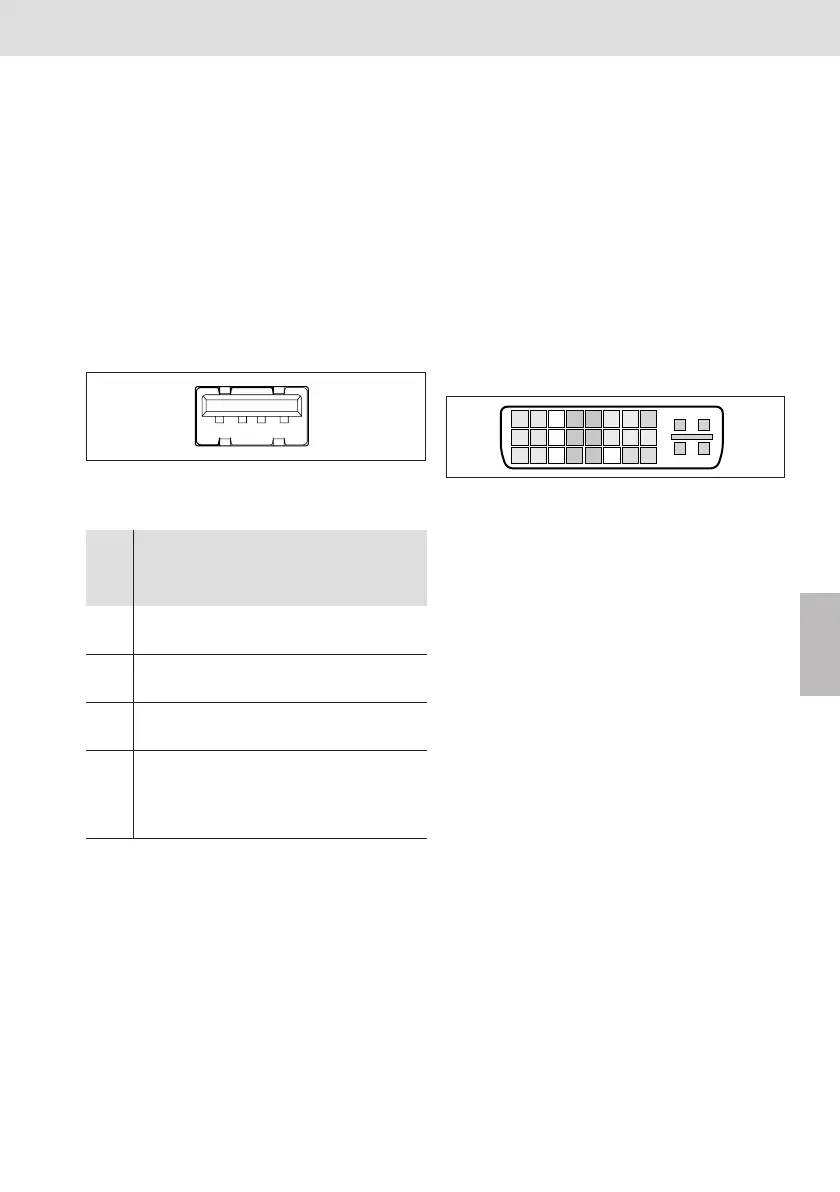

Fig. 3 : Douille USB, modèle A
Interface DVI (XDVI) (KE350G IL)
Cette interface est prévue pour le
raccordement d'un moniteur externe. Elle est
exécutée sous forme de douille selon la
spécification DVI Single Link Digital.
Vous pouvez raccorder un moniteur DVI avec
les résolutions suivantes :
– VGA (640 x 480)
– SVGA (800 x 600)
– XGA (1024 x 768)
Le raccordement d'un moniteur VGA par
adaptateur d'interface n'est pas possible.
Fig. 4 : Douille DVI
L'affectation de la douille DVI est indiquée
dans le Tab. 4 à la page 50.
Tab. 3 : Affectation X3U4
Bro-
che
Signal Description/
fonction
Ten-
sion/
courant
1 VCC Alimentation 5V 5V= /
0,5A
2 USB_Data– Envoyer don-
nées USB
3 USB_Data+ Recevoir don-
nées USB
4 GND Potentiel de ré-
férence pour
toutes les ten-
sions
Potentiel
PE
1234
1
2
3
4
12
5
6
7
8
9
10
11
13
15
14
16
17
18
19
20
21 22
23
24
C1
C2
C3
C4
C5
