DEL et touche de remise à zéro
Pour afficher l'état de fonctionnement, quatre
DEL sont placées sur la plaque frontale du
KE350G IL et deux DEL sur le KE350, voir
tableau 1 :
* Causes possibles : test de fonctionnement,
initialisation en cours
La touche de remise à zéro peut être utilisée
pour une réinitialisation du logiciel ou du
matériel. Vous trouverez des informations
complémentaires au chapitre « 9 Entretien et
réparations » à la page 55.
Interface RS232 X3C1
Cette interface sert au raccordement d'une
imprimante ou d'un scanner. Le débit
maximum de transmission de données est de
115 kBit/s.

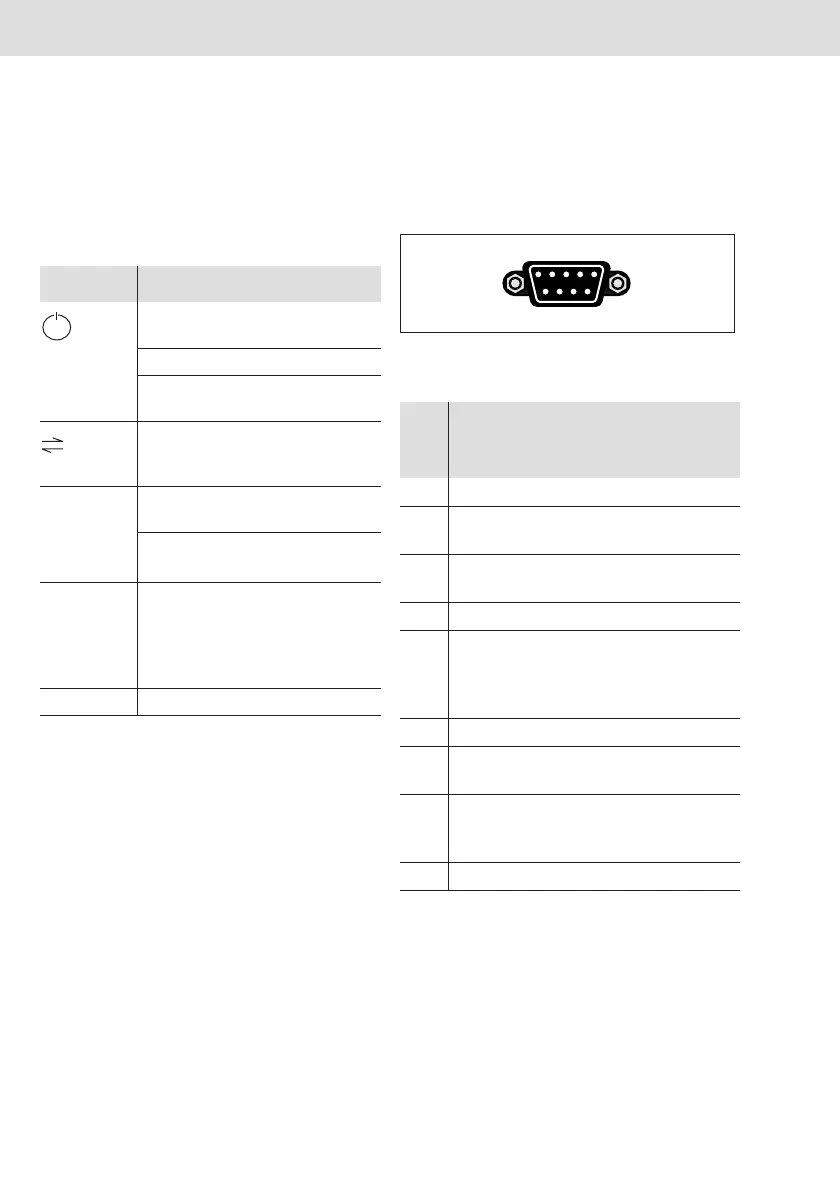

Fig. 2 : Connecteur SUB-D, 9 pôles
Tab. 1 : Statut des DEL
DEL/touche Affichage Diagnostic
Rouge
clignotante
Erreur de système
Verte Prêt à fonctionner
Verte cligno-
tante
Non prêt à fonctionner
*
Rouge/
verte
clignotante
Transmission des don-
nées active
(uniquement
sur le
KE350G IL)
Verte
Circuit logique intégré
fonctionne
Rouge
Circuit logique intégré
stoppé
(uniquement
sur le
KE350G IL)
Rouge
clignotante
Erreur circuit logique
intégré
Touche
Remise à zéro
RUN/STOP
ERROR
Tab. 2 : Affectation X3C1
Bro-
che
Signal Description/
fonction
Tension/
courant/
norme
1-
2 RxD RS232
Réception
–12 V...+12 V,
RS232
3 TxD RS232 Envoi –12 V...+12 V,
RS232
4-
5 GND Potentiel de
référence
circuits
logiques
6-
7 RTS RS232
Requête Envoi
–12 V...+12 V,
RS232
8 CTS RS232
Autorisation
Envoi
–12 V...+12 V,
RS232
9-
