3 609 929 B62/2009-02 | KE350 / KE350G IL Bosch Rexroth AG 65/120
ITALIANO
ENGLISH
ITALIANO
ESPAÑOL
PORTUGUÊS
SVENSKA
FRANÇAIS
Descrizione dell’apparecchio

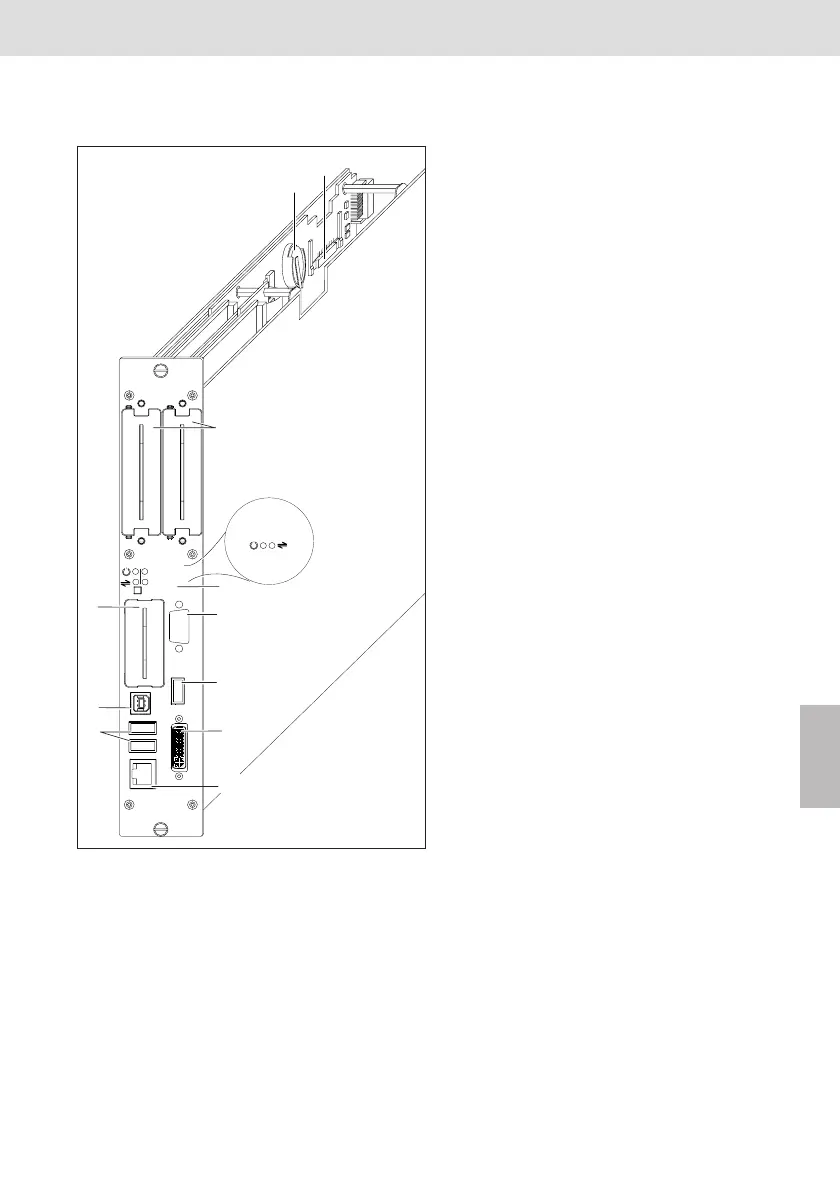

Fig. 1: Vista KE350G IL/KE350
Legenda Fig. 1:
1 Due slot (B1, B2) per l'impiego di moduli
standard della forma B
2 Per KE350G IL: quattro LED e tasto
reset
Per KE350: due LED e tasto reset
3 Interfaccia RS232 (X3C1)
4 Solo per KE350G IL: interfaccia host
USB (X3U4), compatibile con la
specifica 2.0
5 Solo per KE350G IL: interfaccia DVI
(DVI-D single link, XDVI)
6 Interfaccia Ethernet (X7E1)
7 Due interfacce host USB (X3U1, X3U2),
specifica 2.0
8 Interfaccia dispositivo USB (X3U3),
compatibile con la specifica 2.0
9 Slot (A) per l'impiego di moduli standard
di forma A
10 Batteria
11 Slot memoria di massa (X6C1)
1
9
1
7
8
10
11
2
4
3
5
6
B1 B2
Reset
X3C1
X3U4
XDVI
X7E1
KE350G IL
X3U1
X3U2
X3U3
A
KE350
IL RUN/STOP
IL ERROR
