8 /120 Bosch Rexroth AG KE350 / KE350G IL | 3 609 929 B62/2009-02
Gerätebeschreibung

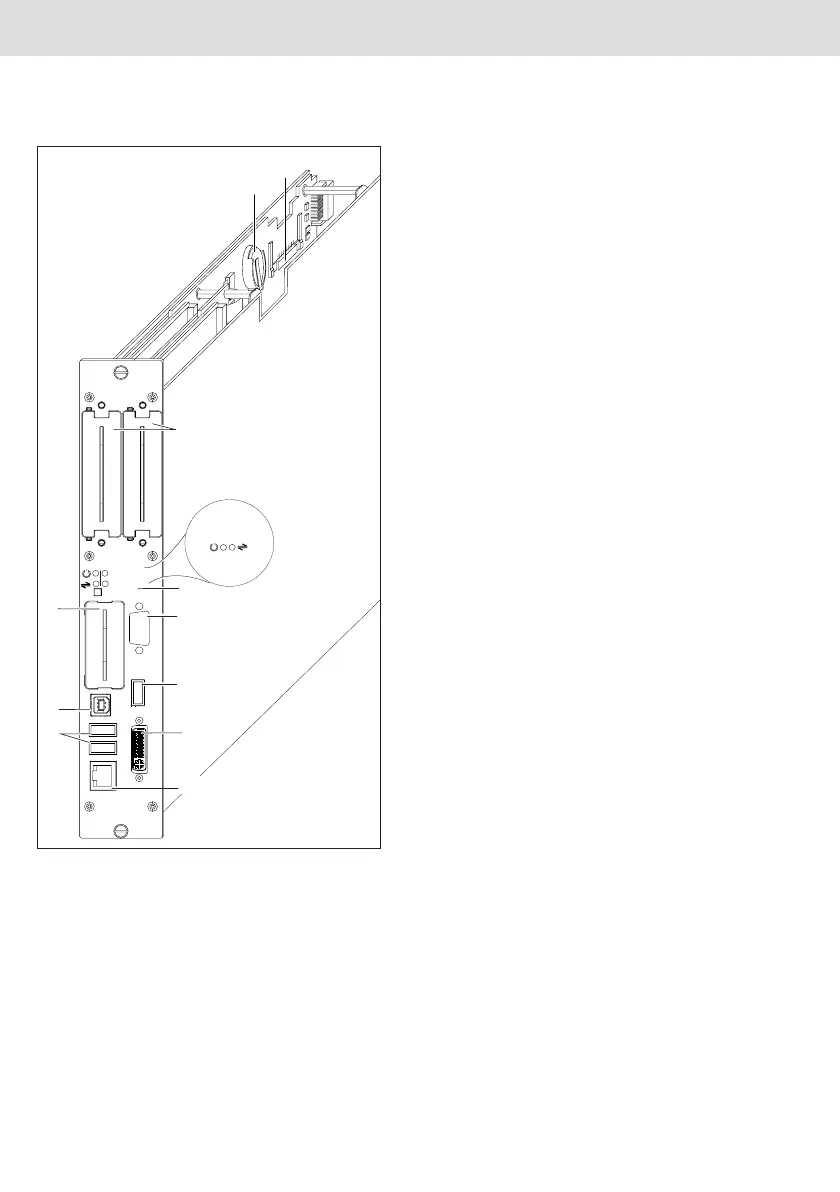

Abb. 1: Ansicht KE350G IL/KE350
Legende zu Abb. 1:
1 Zwei Slots (B1, B2) zum Einsatz von
Standardmodulen der Bauform B
2 bei KE350G IL: vier LED und Reset-
Taster
bei KE350: zwei LED und Reset-Taster
3 RS232-Schnittstelle (X3C1)
4 nur bei KE350G IL: USB-Host-
Schnittstelle (X3U4) ), Spezifikation 2.0
kompatibel
5 nur bei KE350G IL: DVI-Schnittstelle
(DVI-D single link, XDVI)
6 Ethernet-Schnittstelle (X7E1)
7 Zwei USB-Host-Schnittstellen (X3U1,
X3U2), Spezifikation 2.0
8 USB-Device-Schnittstelle (X3U3),
Spezifikation 2.0 kompatibel
9 Slot (A) zum Einsatz von
Standardmodulen der Bauform A
10 Batterie
11 Massenspeicher-Steckplatz (X6C1)
1
9
1
7
8
10
11
2
4
3
5
6
B1 B2
Reset
X3C1
X3U4
XDVI
X7E1
KE350G IL
X3U1
X3U2
X3U3
A
KE350
IL RUN/STOP
IL ERROR
