84/120 Bosch Rexroth AG KE350/KE350G IL | 3 609 929 B62/2009-02
Descripción del aparato

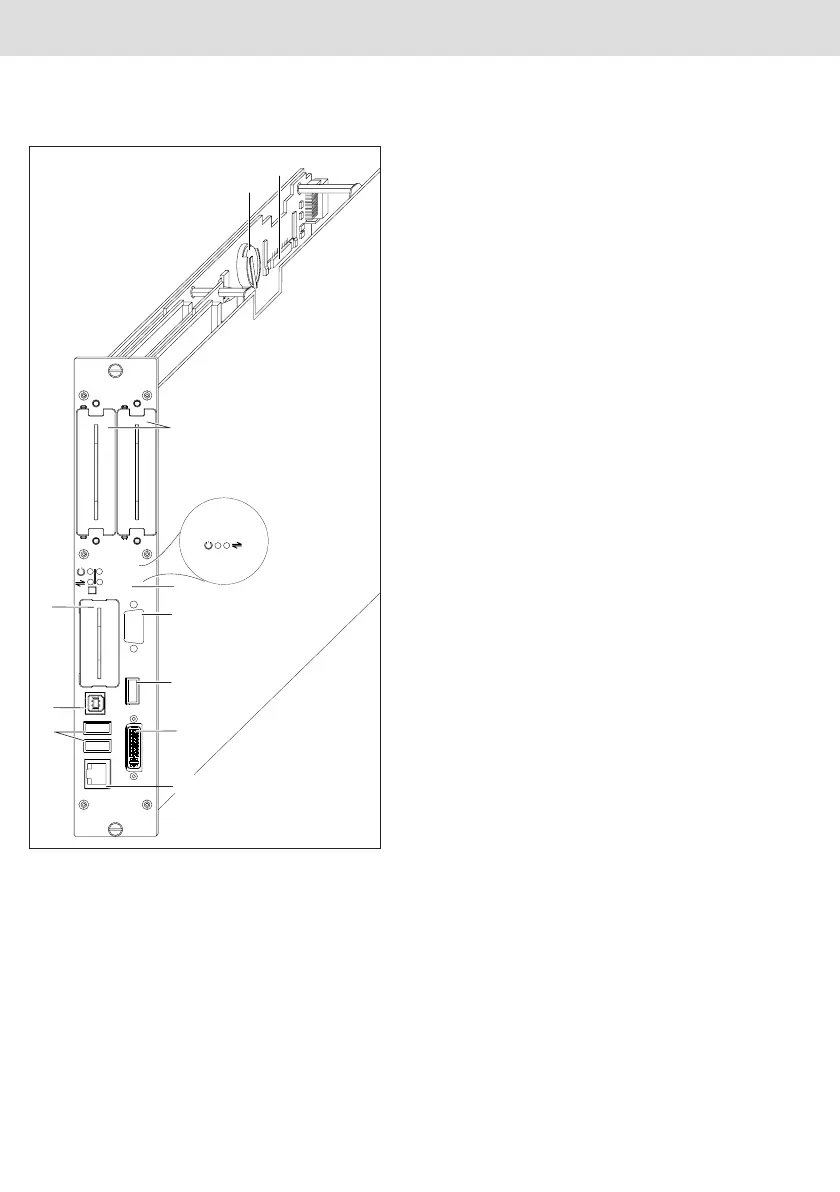

Fig. 1: Vista de la KE350G IL/KE350
Leyenda de la Fig. 1:
1 Dos ranuras (B1, B2) para la utilización
de módulos estándar de la forma
constructiva B
2 En la KE350G IL: cuatro LED y botón de
reposición
En la KE350: dos LED y botón de
reposición
3 Interface RS232 (X3C1)
4 Sólo en la KE350G IL: interface host
USB (X3U4) ), especificación 2.0
compatible
5 Sólo en la KE350G IL: interface DVI
(DVI-D single link, XDVI)
6 Interface Ethernet (X7E1)
7 Dos interfaces host USB (X3U1, X3U2),
especificación 2.0
8 Interface para dispositivos USB (X3U3),
especificación 2.0 compatible
9 Ranura (A) para la utilización de módulos
estándar de la forma constructiva A
10 Batería
11 Ranura de inserción para memoria de
masas (X6C1)
11
9
1
7
8
10
11
2
4
3
5
6
B1 B2
Reset
X3C1
X3U4
XDVI
X7E1
KE350G IL
X3U1
X3U2
X3U3
A
KE350
IL RUN/STOP
IL ERROR
