Interfaces host USB (X3U4) (KE350G IL)
Estos interfaces están ejecutados como
puerto en la forma constructiva A. Cumplen
los requisitos según la especificación
USB 2.0.
Este interface sirve de canal de retorno USB
para la pantalla táctil/el ratón. Para ello, el
aparato conectado al canal de retorno debe
comportarse como un ratón USB. La
corriente total de todos los interfaces host
USB X3U1, X3U2 y X3U4 no debe
superar 1 A.

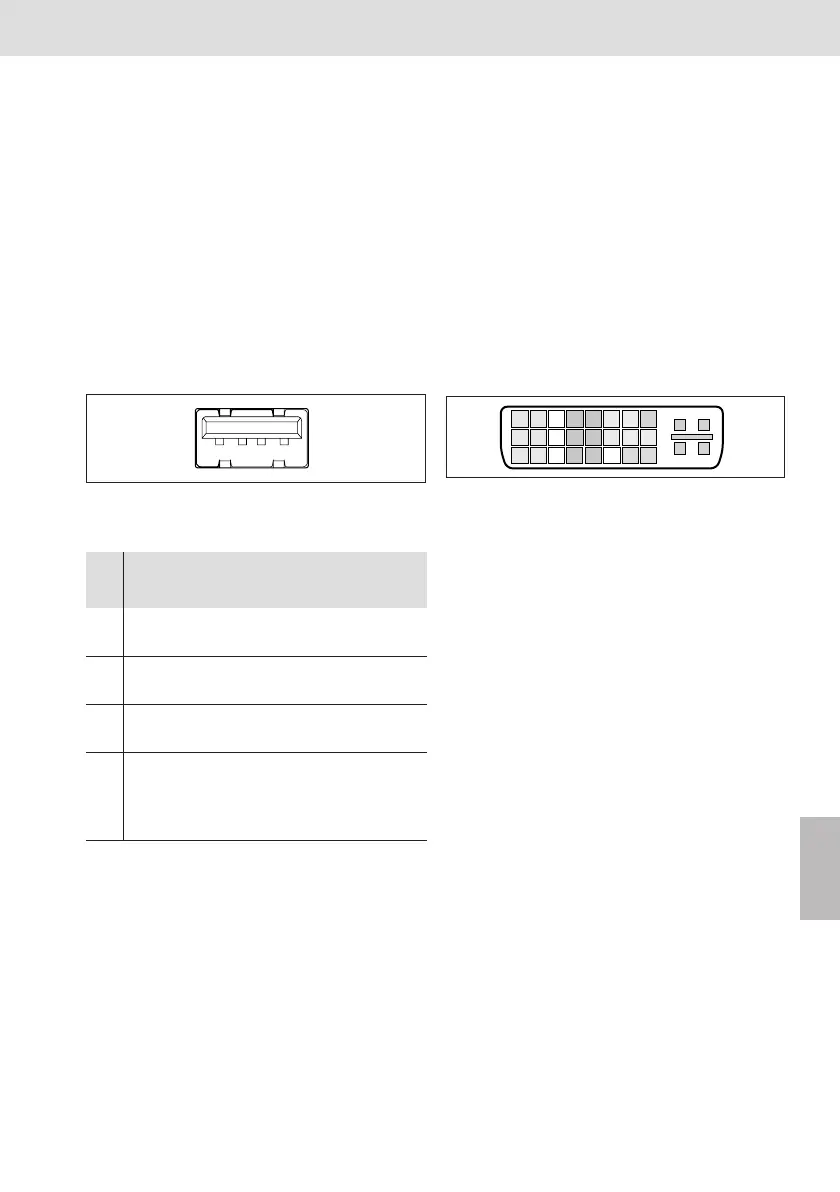

Fig. 3: Puerto USB, forma constructiva A
Interface DVI (XDVI) (KE350G IL)
Este interface está previsto para la conexión
de una pantalla externa. Está ejecutado como
puerto según la especificación DVI Single
Link Digital.
Puede conectar una pantalla DVI con las
siguientes resoluciones:
– VGA (640 x 480)
– SVGA (800 x 600)
– XGA (1024 x 768)
No es posible conectar una pantalla VGA a
través de un adaptador de interfaces.
Fig. 4: Puerto DVI
Encontrará la ocupación del puerto DVI en la
Tabla 4 en la página 88.
Tab. 3: Ocupación X3U4
Pin Señal Descripción/
función
Tensión/
corriente
1 VCC Alimentación de
5 V
5 V= /
0,5 A
2 USB_Data– Enviar datos
USB
3 USB_Data+ Recibir datos
USB
4 GND Potencial de re-
ferencia para to-
das las
tensiones
Potencial
PE
1234
1
2
3
4
12
5
6
7
8
9
10
11
13
15
14
16
17
18
19
20
21 22
23
24
C1
C2
C3
C4
C5
