86/120 Bosch Rexroth AG KE350/KE350G IL | 3 609 929 B62/2009-02
LED y botón de reposición
Para indicar el estado operativo, se
encuentran en la placa frontal de la
KE350G IL cuatro LED y en la KE350 dos
LED, véase Tabla 1:
* Posibles causas: test de funcionamiento, inicialización
no concluida
Con el botón de reposición puede
producirse una reposición del software o del
hardware. Encontrará más información en el
capítulo 9 “Conservación y reparación” en la
página 93.
Interface RS232 X3C1
Este interface sirve de conexión para una
impresora o un escáner. La velocidad de
transmisión de datos máxima es de
115 kBit/s.

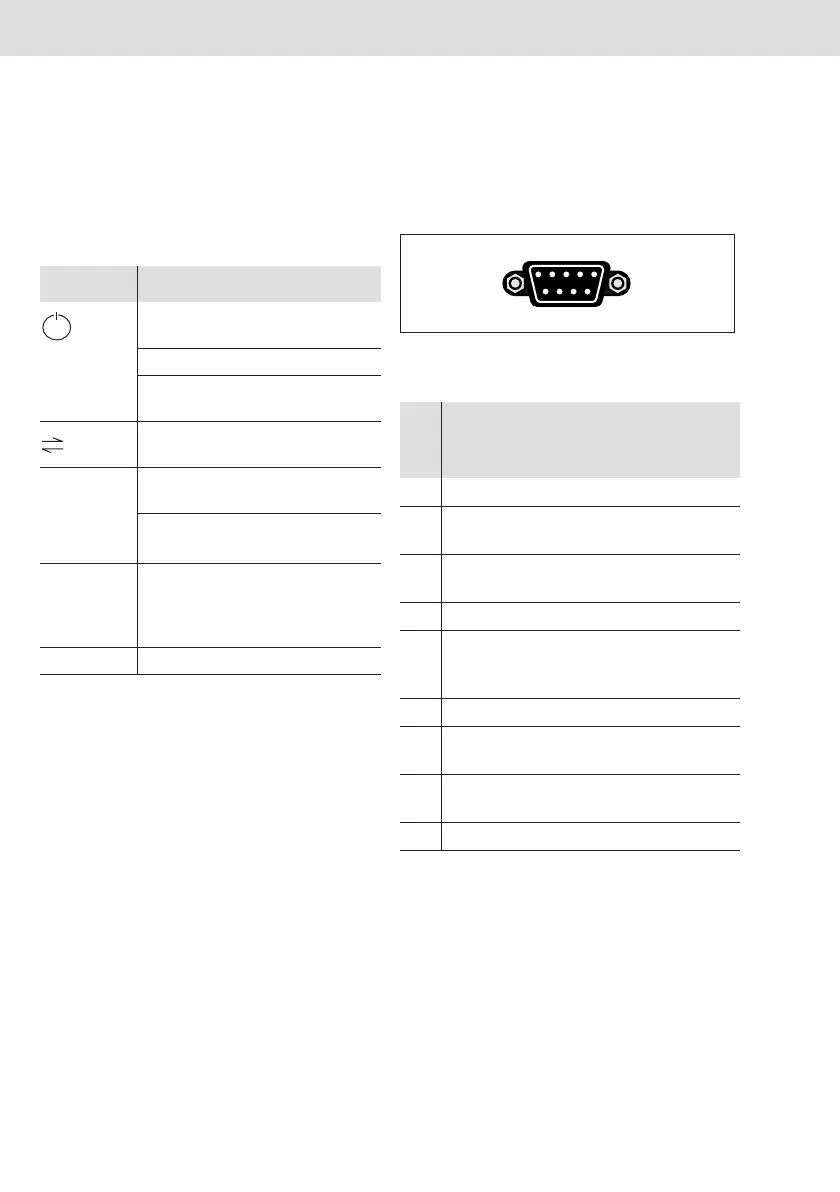

Fig. 2: Enchufe SUB-D, de 9 polos
Tab. 1: Estados de LED
LED/botón Indicación Diagnóstico
rojo
intermitente
Error del sistema
verde Operativo
verde
intermitente
No operativo
*
rojo/verde
intermitente
Tráfico de datos activo
s
s
(sólo en la
KE350G IL)
verde
Unidad lógica integrada,
en funcionamiento
rojo
Unidad lógica integrada,
detenida
(sólo en la
KE350G IL)
rojo
intermitente
Error de la unidad lógica
integrada
Botón
Reposición
RUN/STOP
ERROR
Tab. 2: Ocupación X3C1
Pin Señal Descripción/
función
Tensión/
corriente/
norma
1-
2 RxD RS232 Recep-
ción
–12 V...+12 V,
RS232
3 TxD RS232 Envío –12 V...+12 V,
RS232
4-
5 GND Potencial de re-
ferencia de lógi-
ca
6-
7 RTS RS232Petición
envío
–12 V...+12 V,
RS232
8 CTS RS232Liberació
n envío
–12 V...+12 V,
RS232
9-
51
96
