Svenska–121 609 929 J60 • (05.12) PS
Bearbetning av profilhyvlade lister (golv- och taklister)
Profilhyvlade lister kan bearbetas på två olika sätt:
– lagd mot anslagsskenan,
– plant liggande på sågbordet.
Provsåga avfallsvirke med inställd geringsvinkel.
Verktygsbyte
Dra ut stickproppen innan åtgärder utförs på el?
verktyget.
Använd endast sågklingor vilkas tillåtna varvtal åtmins
tone motsvarar elverktygets högsta tomgångsvarvtal.
Använd endast såkglingor som motsvarar de i instruk
tionsboken angivna specifikationerna, som testats en
ligt EN 8471 och försetts med godkännandemärke.
Använd skyddshandskar vid montering av sågklingan.
Om sågklingan berörs finns risk för personskada.
Borttagning av sågklinga
Ställ elverktyget i arbetsläge.
Dra helt ut transportsäkringen 27 och vrid den 90°. Låt
transportsäkringen låsa i detta läge.
Verktygsarmen är nu låst i arbetsläget.
Vrid skruven 55 med medföljande sexkantnyckel 29
(NV 6) och tryck samtidigt spindellåsknappen 54 tills
den snäpper fast (se bild ).
Håll spindellåsknappen nedtryckt och skruva bort
skruven 55 medurs (vänstergängad!) Ta bort spänn
flänsen 56 (se bild ).
Tryck knappen 1 och sväng pendlande klingskyddet 4
bakåt mot stopp (se bild ).
Håll det pendlande klingskyddet i detta läge och ta
bort sågklingan 21 (se bild ).
Skjut pendlande klingskyddet långsamt nedåt.
Montering av sågklinga
Om så behövs, rengör alla tillhörande delar före åter
montering.
Tryck knappen 1 och sväng pendlande klingskyddet 4
bakåt mot stopp och håll det i detta läge.
Lägg upp den nya sågklingan på verktygsspindeln 57.
(se bild )
Kontrollera vid montering att tändernas
skärriktning (i pilens riktning på sågkling?
an) överensstämmer med pilens riktning
på klingskyddet!
Skjut pendlande klingskyddet långsamt nedåt.
Lägg upp spännflänsen 56 och skruven 55. Tryck
spindellåsknappen 54 tills den snäpper fast och dra
medurs fast skruven.
För fortsatt arbete måste åter verktygsarmen låsas
upp. Lossa transportsäkringen 27 genom att dra ut
och samtidigt vrida den 90°.

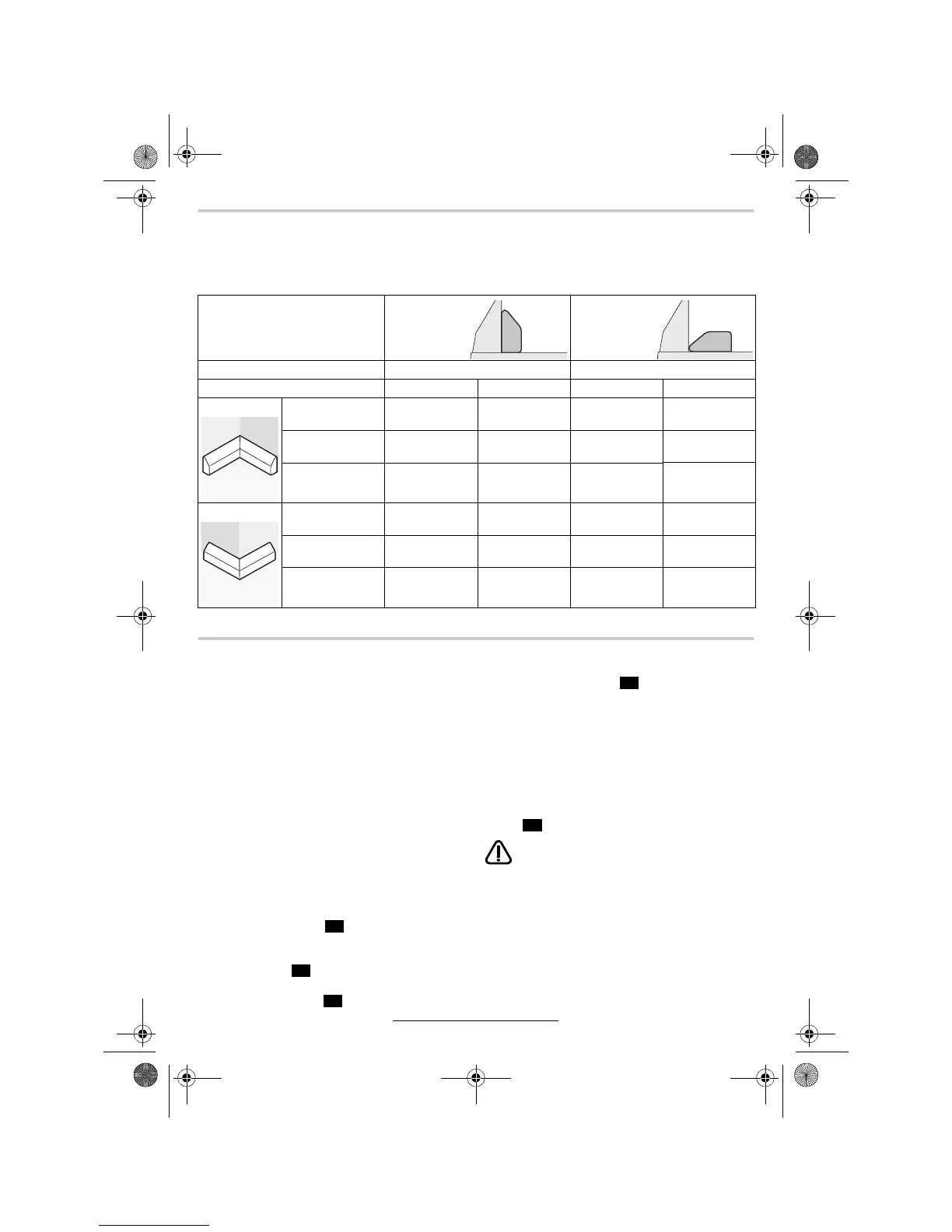

Inställning ligger an
mot
anslags?
skenan
ligger plant
på
sågbordet
Vertikal geringsvinkel 0° 45°
Golvlist Vänster sida Höger sida Vänster sida Höger sida
Innerkant Horisontell
geringsvinkel
45° vänster 45° höger 0° 0°
Arbetsstyckets
placering
Underkant på
sågbordet
Underkant på
sågbordet
Överkant mot
anslagsskenan
Underkant mot
anslagsskenan
Färdigt arbets
stycke ligger till …
… vänster om
snittet
… höger om
snittet
… vänster om
snittet
… vänster om
snittet
Ytterkant Horisontell
geringsvinkel
45° höger 45° vänster 0° 0°
Arbetsstyckets
placering
Underkant på
sågbordet
Underkant på
sågbordet
Underkant mot
anslagsskenan
Överkant mot
anslagsskenan
Färdigt arbets
stycke ligger till …
… höger om
snittet
… vänster om
snittet
… höger om
snittet
… höger om
snittet
S1
S2
S3
S4
S4
