Découpe de plinthes profilées (plinthes de plancher ou de plafond)
Les plinthes profilées peuvent être travaillées de deux
manières différentes :
– disposées à plat contre le rail de butée,
– disposées à plat sur la table de sciage.
Testez toujours le réglage d'angle de découpe en on
glet sur une pièce rebutée.
Changement d'outil
Avant de procéder à une intervention sur
l'outillage, extrayez toujours la fiche du cordon
d'alimentation hors de la prise électrique.
Utilisez uniquement les lames de scie dont la vitesse
de rotation maximale autorisée est égale ou supérieure
à la vitesse de rotation à vide de l'outillage.
N'utilisez que des lames de scie satisfaisant aux ca
ractéristiques indiquées dans les présentes instruc
tions d'emploi, qui ont été contrôlées selon la norme
EN 8471 et qui sont repérées en conséquence.
Lors du montage de la lame de scie, portez des gants
de protection. Tout contact avec la lame de scie cons
titue un risque de blessure.
Dépose de la lame de scie
Mettez l'outillage en position de travail.
Tirez le verrou de transport 27 complètement vers l'ex
térieur puis tournezle de 90°. Laissez le verrou de
transport se bloquer dans cette position.
Le bras de l'outillage est désormais immobilisé en po
sition de travail.
Tournez la vis 55 avec la clé pour vis à tête six pans
creux 29 (SW 6) fournie et enfoncez simultanément le
blocage de broche 54 jusqu'à ce qu'il enclenche (cf.
figure ).
Maintenez le blocage de broche enfoncé et tournez la
vis 55 dans le sens des aiguilles d'une montre (fileta?
ge à gauche !). Retirez la bride de serrage 56 (cf.
figure ).
Appuyez sur le bouton 1 et basculez la jupe de protec
tion à mouvement pendulaire 4 vers l'arrière jusqu'en
butée (cf. figure ).

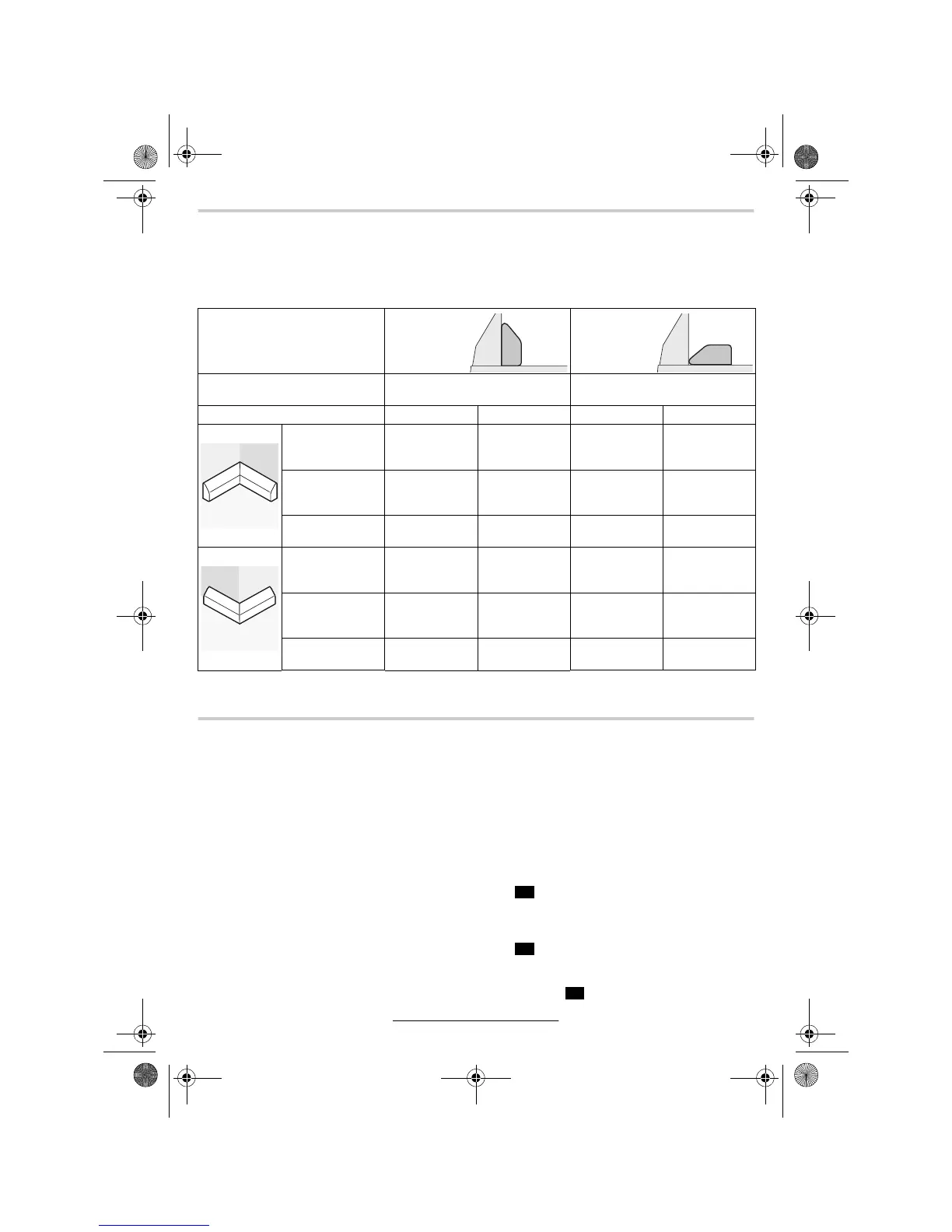

Réglages disposée
contre le rail
de butée
disposée à
plat sur la
table de
sciage
angle de découpe en onglet
dans le plan vertical
0° 45°
plinthe de plancher côté gauche côté droit côté gauche côté droit
angle interne angle de découpe
en onglet dans le
plan vertical
45° à gauche 45° à droite 0° 0°
positionnement de
la pièce
arête inférieure
contre la table de
sciage
arête inférieure
contre la table de
sciage
arête supérieure
sur le rail de
butée
arête inférieure
sur le rail de
butée
la pièce terminée
se trouve …
… à gauche de la
découpe
… à droite de la
découpe
… à gauche de la
découpe
… à gauche de la
découpe
angle externe angle de découpe
en onglet dans le
plan vertical
45° à droite 45° à gauche 0° 0°
positionnement de
la pièce
arête inférieure
contre la table de
sciage
arête inférieure
contre la table de
sciage
arête inférieure
sur le rail de
butée
arête supérieure
sur le rail de
butée
la pièce terminée
se trouve …
… à droite de la
découpe
… à gauche de la
découpe
… à droite de la
découpe
… à droite de la
découpe
S1
S2
S3
