Türkçe–121 609 929 J60 • (05.12) PS
Aynı uzunluktaki iş parçalarının kesilmesi
(bakınız resim
)
Kelebek somunu 52 gevşetin ve uzunlamasına
dayamağının 38 testere bıçağına olan mesafesini
istediğiniz gibi konumlandırın.
Kelebek somunu tekrar sıkın.
İş parçasını uzunlamasına dayamağa dayayın.
Elinizle bir kez daha, lazer tarafından gösterilen
kesme hattının uzunlamasına dayamağa doğru
konumlandırılıp konumlandırılmağını kontrol edin.
Bu ve diğer iş parçalarını, „Kesme“ bölümündeki iş
aşamalarına uygun olarak aynı boyda kesin.
Özel iş parçaları
Bükülmüş veya yuvarlak iş parçalarını keserken,
kaymalarını önlemek için bunları özel olarak
emniyete almalısınız. Kesme hattında, iş parçası,
dayama rayı ve kesme masası arasında hiç yarık
oluşmamalıdır.
Eğer gerekiyorsa bu gibi iş parçaları için özel tutucu
tertibatlar geliştirmeniz gerekir.
Talaş koruma muhafazası
Kırımızı talaş koruma muhafazası 9 elektrikli el
aletinin uzun süre kullanılmasıyla aşınabilir.
Arızalı veya hasar görmüş talaş emniyetini değiştirin.
Elektrikli el aletini çalışma konumuna getirin.
Aletle birlikte teslim edilen yıldız başlı tornavida ile
vidaları 53 sökün (Bakınız: Resim
)
Yeni talaş koruma muhafazasını 9 yerine yerleştirin
ve bütün vidaları 53 tekrar takın.

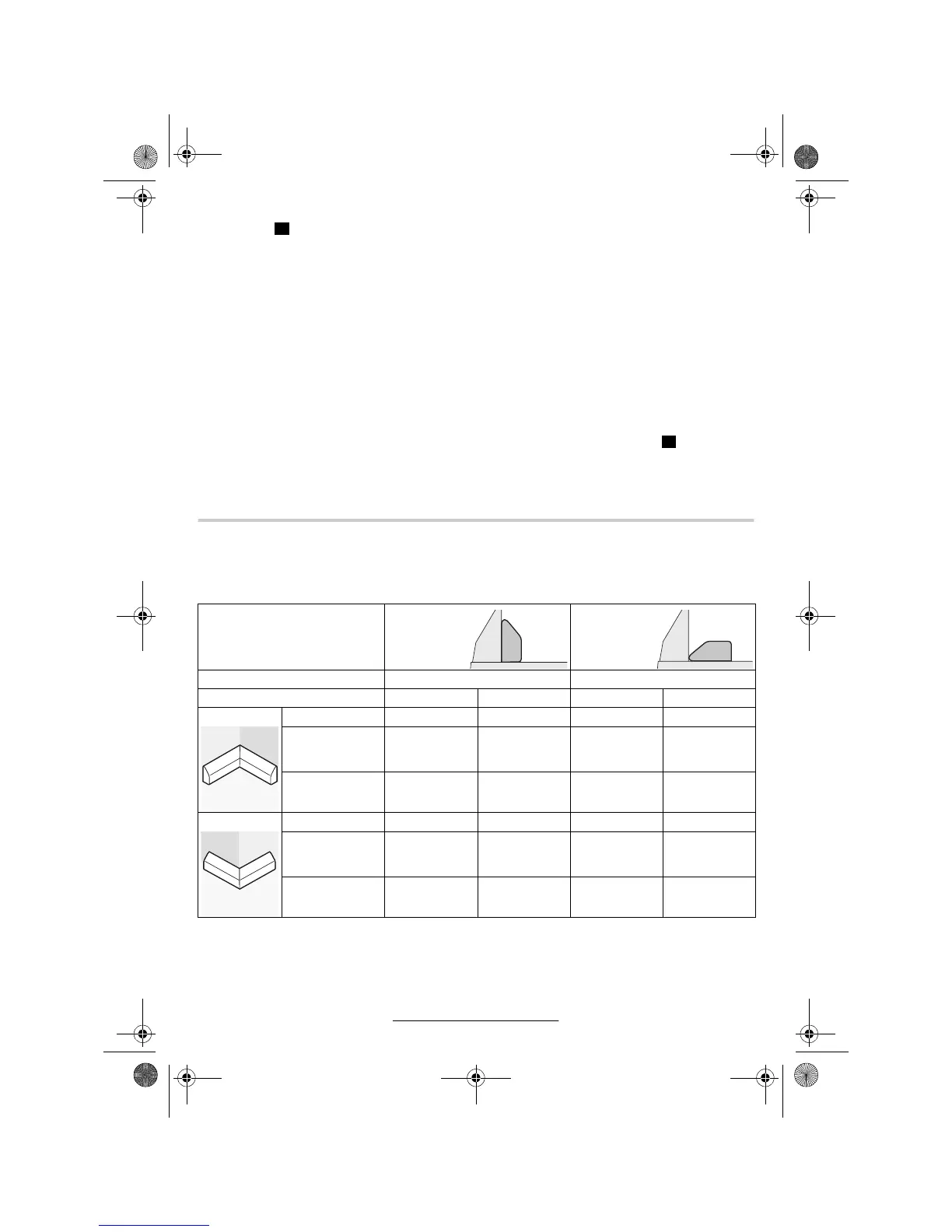

Profil çıtaların (lataların) işlenmesi (taban veya tavan çıtaları)
Profil çıtalar iki ayrı yöntemle işlenir:
– ayama rayına karşı yerleştirilmiş olarak,
– Kesme masasına yatırılmak suretiyle.
Ayarlanmış bulunan gönye açısını daima bir atık
tahta üzerinde deneyin.
Q
R
Ayarlar Dayama
rayına
dayanmış
olarak
Kesme
masasına
yatırılmış
olarak
Dikey gönye açısı 0° 45°
Taban çıtası (süpürgelik) Sol taraf Sağ taraf Sol taraf Sağ taraf
İç kenar Yatay gönye açısı 45° sol 45° sağ 0° 0°
İş parçasının
konumlandırılması
Kesme masası
üzerinde alt
kenar
Kesme masası
üzerinde alt
kenar
Dayama rayında
üst kenar
Dayama rayında
alt kenar
Hazır iş parçası …
…
kesitin
solunda bulunur
…
kesitin
sağında bulunur
…
kesitin
solunda bulunur
…
kesitin
solunda bulunur
Dış kenar Yatay gönye açısı 45° sağ 45° sol 0° 0°
İş parçasının
konumlandırılması
Kesme masası
üzerinde alt
kenar
Kesme masası
üzerinde alt
kenar
Dayama rayında
alt kenar
Dayama rayında
üst kenar
Hazır iş parçası …
…
kesitin
sağında bulunur
…
kesitin
solunda bulunur
…
kesitin
sağında bulunur
…
kesitin
sağında bulunur
