Português–121 609 929 J60 • (05.12) PS
Desligar a ferramenta eléctrica e aguardar até que a lâ
mina de serra páre completamente.
Conduzir o braço da ferramenta lentamente para ci
ma.
Serrar peças a serem trabalhadas do mesmo
comprimento
(veja figura )
Soltar a porca de orelhas 52 e posicionar o esbarro
longitudinal 38 com a distância desejada em relação à
lâmina de serra.
Reapertar a porca de orelhas.
Encostar a peça a ser trabalhada no esbarro longitu
dinal. Com a linha de corte marcada pelo raio laser,
poderá verificar novamente se o esbarro longitudinal
está correctamente posicionado.
Agora poderá serrar esta e as outras peças no mesmo
comprimento, de acordo com os passos de trabalho
descritos no capítulo „Serrar“.
Peças especiais
Ao serrar peças curvadas ou redondas, deverá prote
gêlas bem contra deslize. Na linha de corte não deve
haver nenhuma folga entre a peça a ser trabalhada, o
carril de encosto e a mesa de serrar.
Se necessário, deverá providenciar suportes e dispo
sitivos de fixação especiais.
Substituir a placa de alimentação
A vermelha placa de alimentação 9 pode desgastarse
após prolongado uso da ferramenta eléctrica.
Uma placa de alimentação defeituosa deve ser subs
tituida.
Colocar a ferramenta eléctrica na posição de trabalho.
Desaparafusar os parafusos 53 com a chave de fenda
em cruz fornecida. (veja figura )
Colocar a nova placa de alimentação 9 e reaparafusar
todos os parafusos 53.

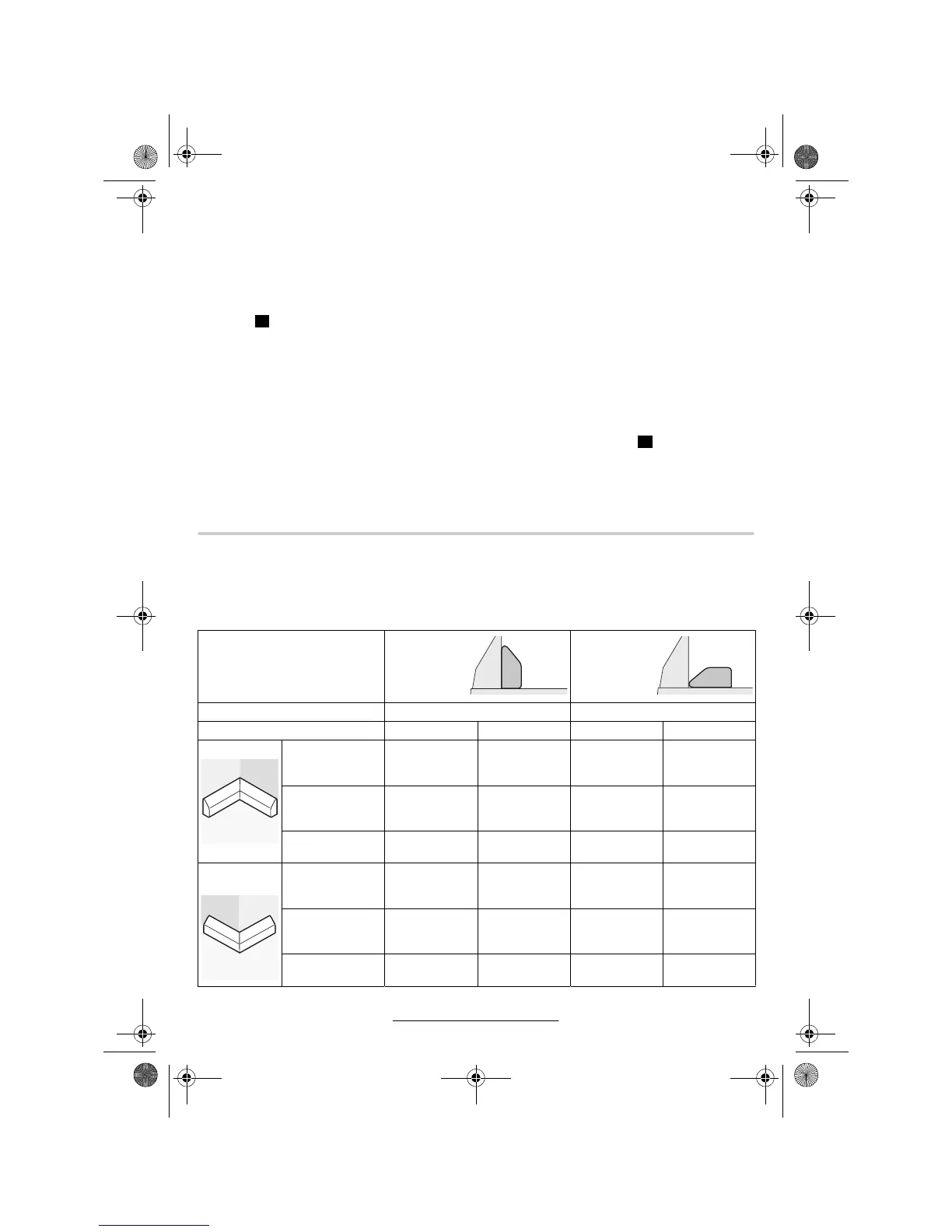

Trabalhar tramelas de perfil (tramelas de chão ou parede)
Tramelas de perfil podem ser trabalhadas de duas
maneiras diferentes:
– encostadas contra o carril de encosto,
– colocadas de forma plana sobre a mesa de serrar.
Teste o ângulo de chanfradura ajustado primeiramen
te numa madeira de despojo.
Q
R
Ajustes encostado
contra o
carril de
encosto
colocado de
forma plana
sobre a
mesa de
serrar
Ângulo de chanfradura vertical 0° 45°
Tramela de chão lado esquerdo lado direito lado esquerdo lado direito
Canto interior Ângulo de
chanfradura
horizontal
45° esquerda 45° direita 0° 0°
Posicionamento da
peça a ser
trabalhada
Canto inferior
sobre a mesa de
serrar
Canto inferior
sobre a mesa de
serrar
Canto superior
encostado no
carril de encosto
Canto inferior
encostado no
carril de encosto
A peça pronta
encontrase …
… à esquerda do
corte
… à direita do
corte
… à esquerda do
corte
… à esquerda do
corte
Canto
externo
Ângulo de
chanfradura
horizontal
45° direita 45° esquerda 0° 0°
Posicionamento da
peça a ser
trabalhada
Canto inferior
sobre a mesa de
serrar
Canto inferior
sobre a mesa de
serrar
Canto inferior
encostado no
carril de encosto
Canto superior
encostado no
carril de encosto
A peça pronta
encontrase …
… à direita do
corte
… à esquerda do
corte
… à direita do
corte
… à direita do
corte
