6. Drift
6.1 Återvinning av köldmedium
6.1.1 Ventilernas läge vid normal återvinning
IN
VAPOUR
LIQUID
OPEN
CLOSED
CLOSED
RECOVER
PURGE
OUT

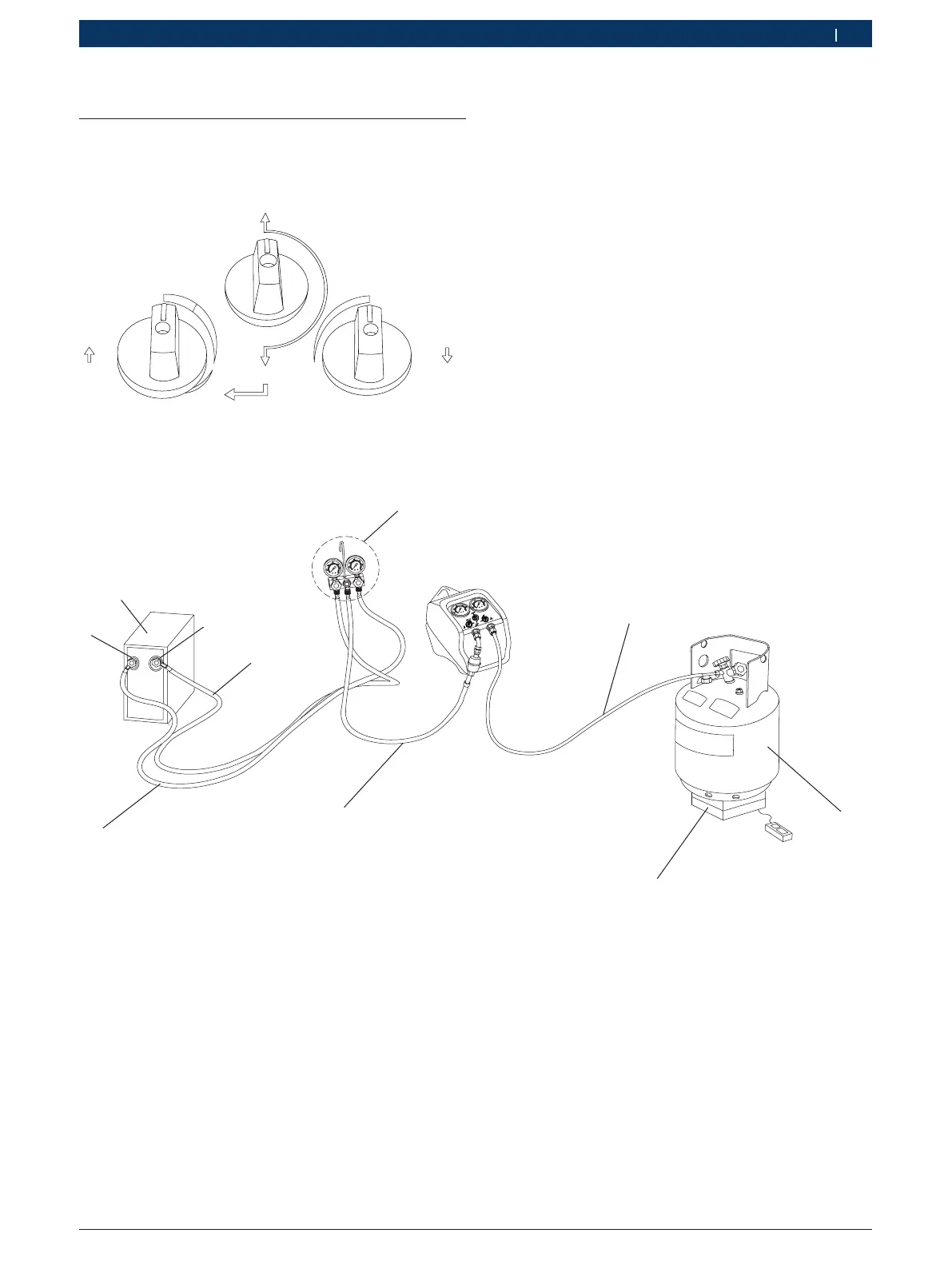

Bild2: Ventilernas läge vid normal återvinning
6.1.2 Normal återvinning
CL
OS
E
D
C
L
O
S
E
D
O
P
EN
V
APOUR
L
I
Q
UI
D
PURGE
R
E
COVER
IN
OUT
1
2
3
4
5
6
7
8
9
10
Bild3: Normal återvinning
1 Vätskeinlopp/Högtrycksinlopp
2 A/C eller kylsystem
3 Ånginlopp/Lågtrycksinlopp
4 Ånga/Lågtryckssidans slang
5 Manometer med tillvalet siktglas
6 Slang för utlopp
7 Tank för köldmedium
8 Våg
9 Inloppslang
10 Vätska/Högtryckssidans slang
i Siktglaset kan användas för att se om köldmediet är
i vätskeform eller gasform samt om det eventuellt är
förorenat.
1. Bryt strömmen till A/C eller kylsystemet.
2. Anslut RG8.0/RG4.0 till ett strömuttag med rätt
spänning för RG8.0/RG4.0.
3. Se till att serviceventiler, grenrör med manometrar,
styrventiler och återvinningstank på A/C eller
kylsystem är stängda innan du kopplar några slangar.
Var även noga med att ventilen för återvinning /
tömning är i läget RECOVER (Återvinning) (pekar
upp). Se bild 2.
