1. Bryt strömmen till A/C eller kylsystemet.
2. Anslut RG8.0/RG4.0 till ett strömuttag med rätt
spänning för RG8.0/RG4.0.
3. Se till att ventilerna för system, grenrör, sytrning och
återvinningstank är stängda innan du ansluter några
slangar. Var noga med att ventilen för återvinning /
tömning är i läget RECOVER (Återvinning) (pekar
upp). Se bild2.
4. Koppla RG8.0/RG4.0 till systemet som skall servas.
Se bild4. Utför arbetet i den ordning som anges
nedan. Använd bara godkända slangar. Eftersom
man måste växla slangar för att fullständigt tömma
köldmedium ur systemet måste man ha slangar med
ventiler i båda ändar, och dessa instruktioner är
skrivna med sådana slangar i åtanke.
$ Se till att det inte finns någon luft i slangar och
RG8.0/RG4.0.
$ Koppla en blå slang till inloppet för ånga (blå)
på en godkänd återvinningstank och den andra
ändan till inloppet på RG8.0/RG4.0.
$ Koppla en röd slang till inloppet för våtska (röd)
på en godkänd återvinningstank och den andra
ändan till högtryckssidan på A/C kylsystemet. Det
är lämpligt att ha ett siktglas (Bild4, Pos.8) i
slangen för övervakning av vätskeflödet.
$ Koppla en annan slang från lågtryckssidan på A/C
kylsystemet till utloppet på RG8.0/RG4.0. i den-
na slang för att övervaka flödet med köldmedium.
5. Samtidigt öppnar man serviceuttagen på systemets
högtrycks- och lågtryckssidor samt ventilerna i slang-
arna. Öppna alltid ventilerna långsamt, samtidigt
som du kontrollerar att det inte läcker någonstans!
6. Öppna återvinningstankens ångventil, öppna sedan
styrventilen på inloppet på RG8.0 / RG4.0 genom att
vrida ratten (blå) moturs till läget VAPOUR (ÅNGA).
7. Öppna styrventilen för utloppet och återvinningstan-
kens vätskeventiler på RG8.0 / RG4.0.
8. Slå på RG8.0/RG4.0.
 Nu bör köldmedium i vätskeform börja att rinna
in i tanken. Det bör kunna observeras i siktglaset
(Bild4, Pos.8). Se bild4.
9. Forsätt att köra RG8.0/RG4.0 tills dess att all flytan-
de köldmedium är ute ur systemet. När all vätska har
överförts från RG8.0/RG4.0 till återvinningstanken
och enbart ångor återstår, måste man växla till det
normala återvinningsförfarandet med inkoppling och
procedur enligt kapitel6.1.2.
10. Öppna inloppsventilen på RG8.0/RG4.0 och ven-
tilen (röd) till återvinningstankens vätskeingång.
RG8.0/RG4.0 bör stängas av utav tryckvakten.
11. Stäng av RG8.0/RG4.0 och stäng samtliga ven-
tiler – utloppsventil på RG8.0/RG4.0, systemets
serviceventiler och återvinningstankens ventil för
köldmedium i ångform.
12. Stäng alla ventiler på slangarna och gå vidare ge-
nom att återansluta och följa proceduren i
kapitel6.1.2.
5.3 Fullständig tömning av återstående
köldmedium
När man är klar med återvinning enligt kapitel6.1.2,
måste RG8.0/RG4.0 tömmas fullständigt.
OUT
IN
LIQUID
VAPOUR
OPEN
RECOVER
PURGE
CLOSED
CLOSED

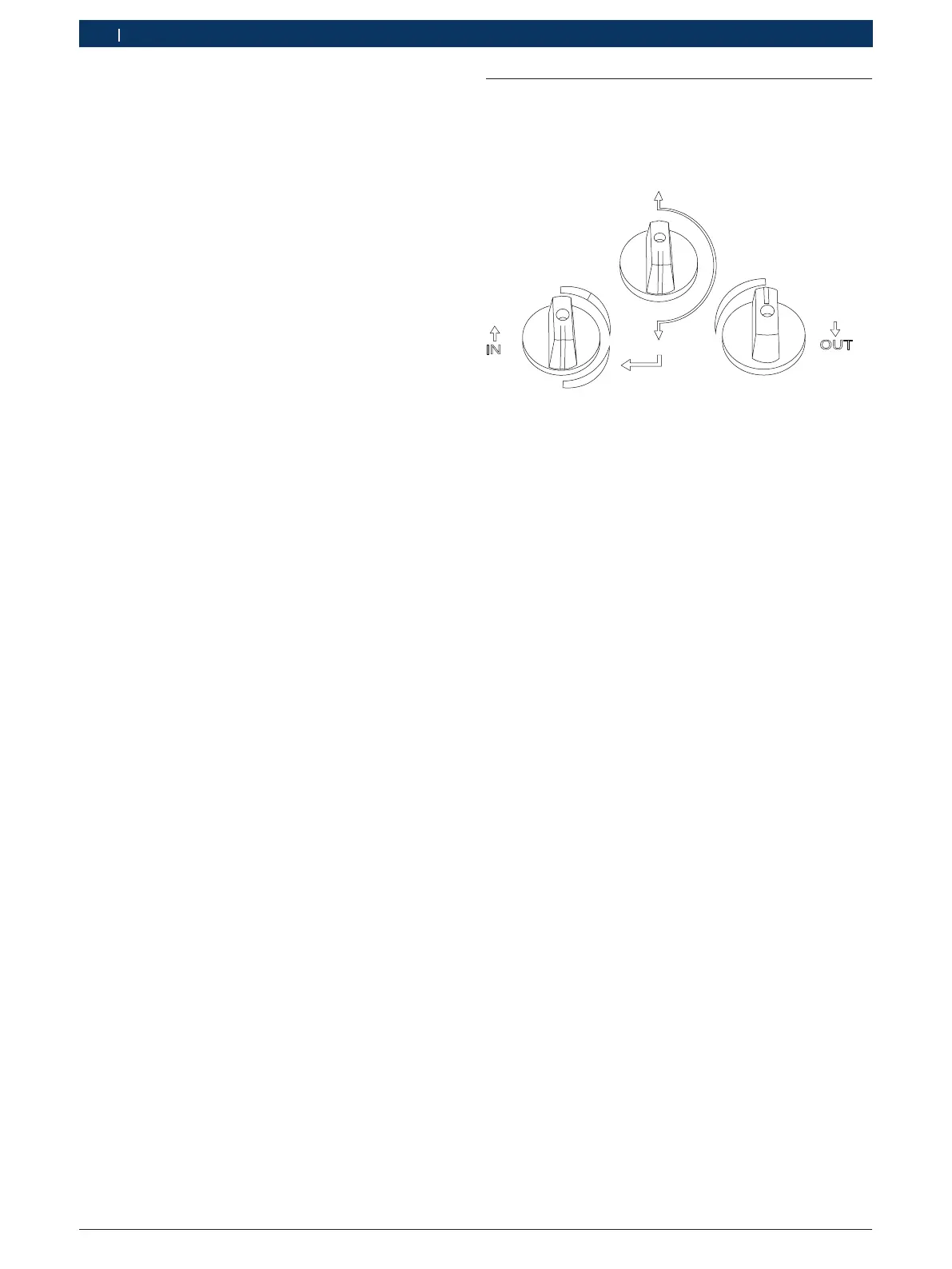

Bild5: Ventilernas lägen vid fullständig tömning av återstående
köldmedium
1. Se till att uttagen på systemet som servas är stängda.
2. Se till att styrventilen till inloppet på RG8.0/RG4.0
är is läge CLOSED (STÄNGD).
3. Se till att RG8.0/RG4.0 är avstängd.
4. Vrid ratten för återvinning / tömning (svart) på
RG8.0/RG4.0 till läge PURGE (tömning) (pekar ned)
enligt bild5.
5. Sätt på RG8.0/RG4.0 och vrid långsamt styrventilen
till inloppet (blå) på RG8.0/RG4.0 till läge PURGE
(tömning) som i bild5.
 RG8.0/RG4.0 startar automatiskt tömningspro-
cessen.
6. Låt apparaten gå till dess att du har önskat va-
kuum eller tills dess att tryckvakten stänger av
RG8.0/RG4.0.
7. Stäng ventilen på återvinningstanken och därefter
styrventilen på utloppet från RG8.0/RG4.0.
8. Stäng av RG8.0/RG4.0.
9. Vrid styrventilen för inloppet till stängt läge.
10. Stäng alla ventiler på slangarna. Koppla loss och
lägg undan slangarna.
