11.2 Komponentlista - RG4.0
1
10
2
3
4
5
6
7
12
11
B
A
D
C
9
13
14
15
16
17
19
20
18
8
21
22
23

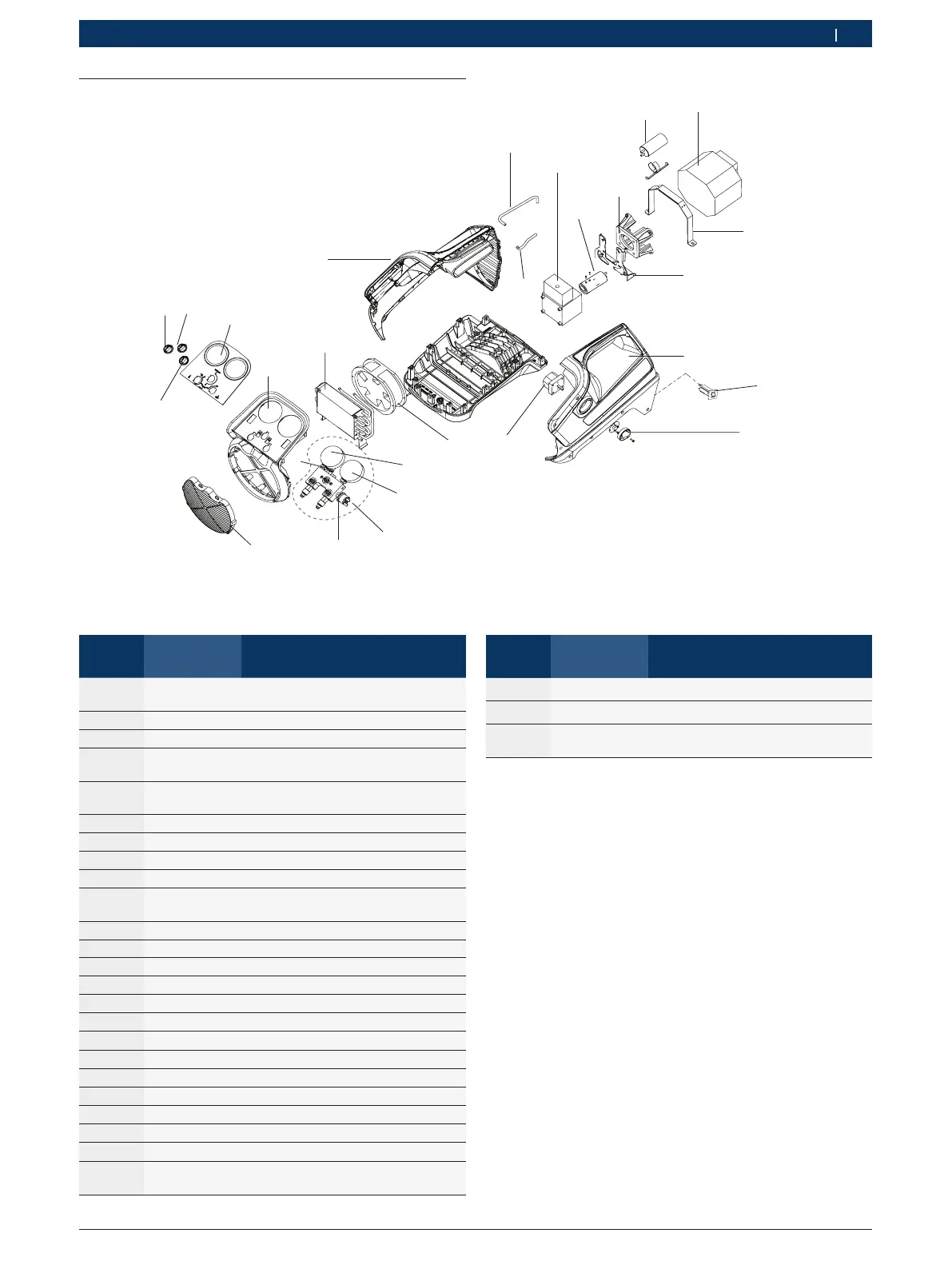

Bild7: Sprängskiss RG4.0
Position
nummer
Katalognum-
mer
Del beskrivning
1 RGB400100 Rör - Grenrör till kom-
pressorns inlopp
2 RGB400120 Kompressor
3 RGB400130 Startkondensator (endast för 115 V)
4 RGB400140
RGB400150
Motorfäste 115 V
Motorfäste 230 V
5 RGB400160
RGB480290
Motor bracket 115 V
Motor bracket 230 V
6 RGB480110 Vänster kåpa RG4
7 RGB480120 Ratt - huvudströmbrytare
8 RGB480130 Pumpfäste
9 RGB480140 Huvudströmbrytare
10 RGB400170
RGB400180
Elektrisk fläkt 115 V
Elektrisk fläkt 230 V
11 RGB480150 Grenrör
A RGB480160 Manometer - Högtryck
B RGB480170 Manometer - Lågtryck
C RGB480180 Strömställare - Högtryck
D RGB480190 Strömställare - Lågtryck
12 RGB400190 Galler - grå
13 RGB480200 Ratt - Kulventil (Röd)
14 RGB480210 Ratt - Kulventil (Blå)
15 RGB480220 Ratt - Kulventil (Svart)
16 RGB480230 Kåpa - Gränssnitt
17 RGB480240 Frontpanel
18 RGB480250 Kondensor
19 RGB480260 Höger kåpa
20 RGB400200 Rör - Grenrör till kompressor utlopp
Position
nummer
Katalognum-
mer
Del beskrivning
21 RGB400210 Interface - Motor & compressor
22 RGB400220 Koppling
23 RGB480310
RGB400300
Jordfelsbrytare 8 A, 230 V
Jordfelsbrytare 12 A, 115 V
