116 | RG8.0 / RG4.0 | Beskrivning av komponentersv
11. Beskrivning av komponenter
11.1 Komponentlista - RG8.0
23
2
4
5
6
8
9
10
12
13
14
15
16
17
18
3
19
20
21
11
B
A
D
C
7
22
1
24
25
26

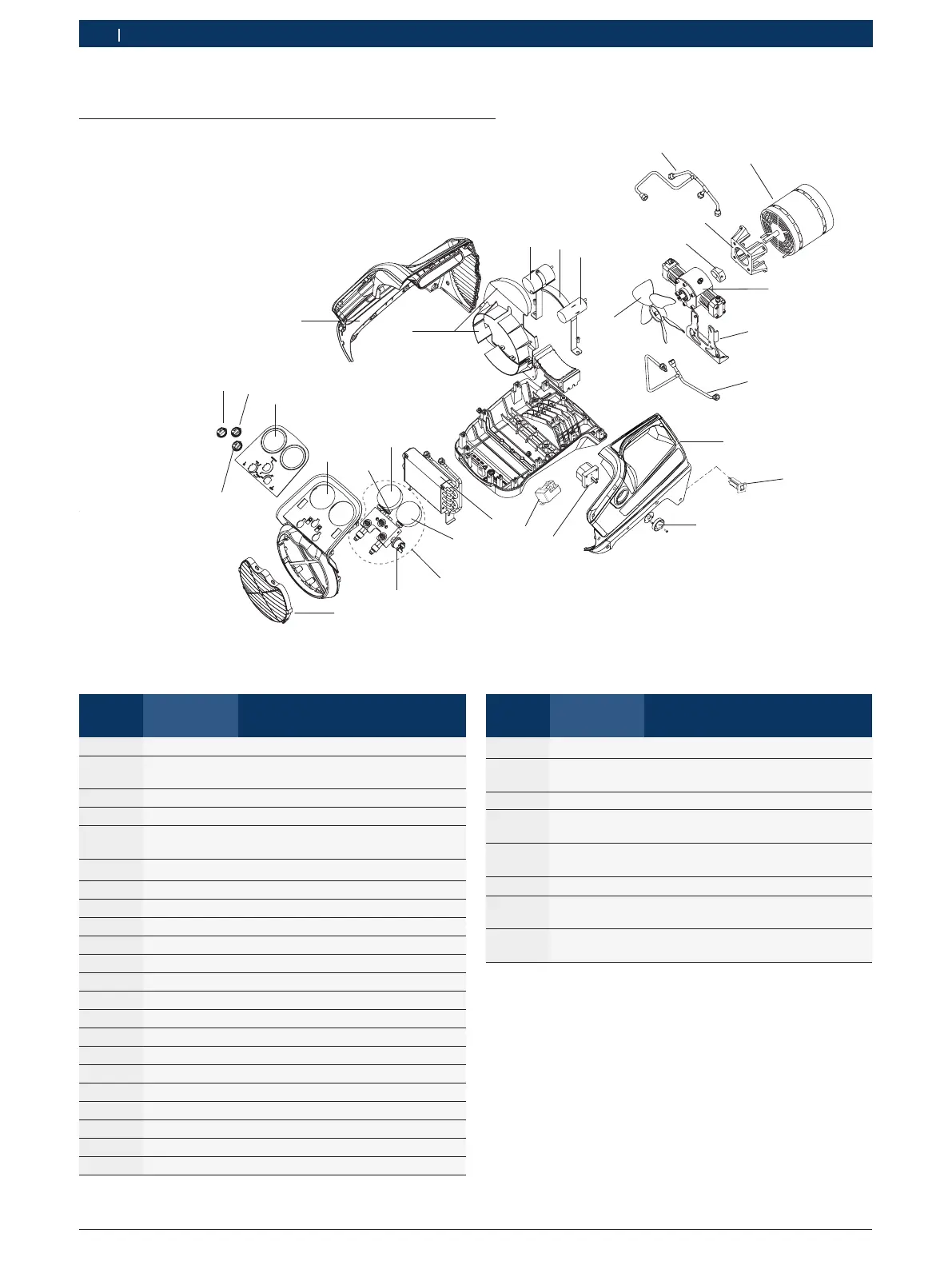

Bild6: Sprängskiss RG8.0
Position
nummer
Katalognum-
mer
Del beskrivning
1 RGB800100 Kompressor
2 RGB800120
RGB800110
Motor 230 V
Motor 115 V
3 RGB800130 Fläktblad
4 RGB480130 Pumpfäste
5 RGB800140 Rör - Grenrör till
kompressorns utlopp
6 RGB800270 Vänster kåpa
7 RGB800150 Fläktbladets kåpa
8 RGB480120 Ratt - huvudströmbrytare
9 RGB480140 Huvudströmbrytare
10 RGB480250 Kondensor
11 RGB480150 Grenrör
A RGB480160 Manometer - Högtryck
B RGB480170 Manometer - Lågtryck
C RGB480180 Strömställare - Högtryck
D RGB480190 Strömställare - Lågtryck
12 RGB800160 Galler - Svart
13 RGB480200 Ratt - Kulventil (Röd)
14 RGB480210 Ratt - Kulventil (Blå)
15 RGB480220 Ratt - Kulventil (Svart)
16 RGB480230 Kåpa - Gränssnitt
17 RGB480240 Frontpanel
18 RGB480260 Höger kåpa
Position
nummer
Katalognum-
mer
Del beskrivning
19 RGB800170 Kondensator
20 RGB800280
RGB800290
Motorfäste, enhet 230 V
Motorfäste, enhet 115 V
21 RGB800180 Startkondensator (endast för 230 V)
22 RGB800190 Gränssnitt -
Motor & kompressor
23 RGB800200 Rör - Grenrör till
kompressorns inlopp
24 RGB800220 Koppling (Motvikt)
25 RGB480310
RGB800320
Jordfelsbrytare 8 A, 230 V
Jordfelsbrytare 15 A, 115 V
26 RGB800300
RGB800310
Relä 230 V
Relä 115 V
