former, en apprentissage ou en formation générale ne
peut utiliser le produit que sous la supervision perma‐
nente d'une personne expérimentée.
Les enfants doivent être surveillés an de s'assurer
qu'ils ne jouent pas avec le produit.
---
2.3 Autres documents applicables
Release Notes pour logiciel
"Bosch ADAS Positioning" et autres informations
sur SCT 418 sont disponibles dans SCT 418 Help
Center : https://help.boschdiagnostics.com/
SCT418
---
2.4
Utilisation conforme
SCT 418 est un dispositif de calibrage nécessaire au
calibrage de systèmes d'assistance à la conduite.
SCT 418 permet d’ajuster spéciquement au véhicule
les panneaux de calibrage pour le calibrage de capteurs
de caméra frontale.
SCT 418 est positionné à l'aide du logiciel
"Bosch ADAS Positioning".
Pour le calibrage de systèmes d'assistance à la condui‐
te, il est nécessaire de disposer d'un logiciel de diag‐
nostic tel que (p. ex "ESI[tronic] 2.0").
---
2.5 Utilisation erronée prévisible

SCT 418 est tiré ou poussé sur la colonne de mesure
pour modier la position.
 Pour modier la position, déplacer seulement
SCT 418 à l’aide du cadre d’ajustement.
Si le SCT 418 est tiré ou poussé sur la colonne de
mesure, la colonne de mesure peut subir des
dommages.
---

SCT 418 est utilisé comme moyen de transport.

Utiliser seulement SCT 418 pour l’ajustement de
panneaux de calibrage pour systèmes de caméra
frontale.
---

La colonne de mesure de SCT 418 est utilisée com‐
me appui ou comme siège.

La colonne de mesure ne doit supporter que les pan‐
neaux de calibrage (maximum 10 Kg).
---
2.6
Conditions requises
Surface de positionnement du véhicule
•
Mise à niveau
•
Inclinaison maximale : 0,1°
•
Inégalité maximale sur le lieu d'installation : 10 mm
•
Aucune illumination directe
•
Éclairage su󹓜sant
---
Surface de positionnement SCT 418
•
Même niveau en hauteur que la surface de position‐
nement du véhicule,± 10 mm
•
Inclinaison maximale : 1°
•
Inégalité maximale sur le lieu d'installation : 5 mm
• Aucune illumination directe
• Éclairage su󹓜sant
---

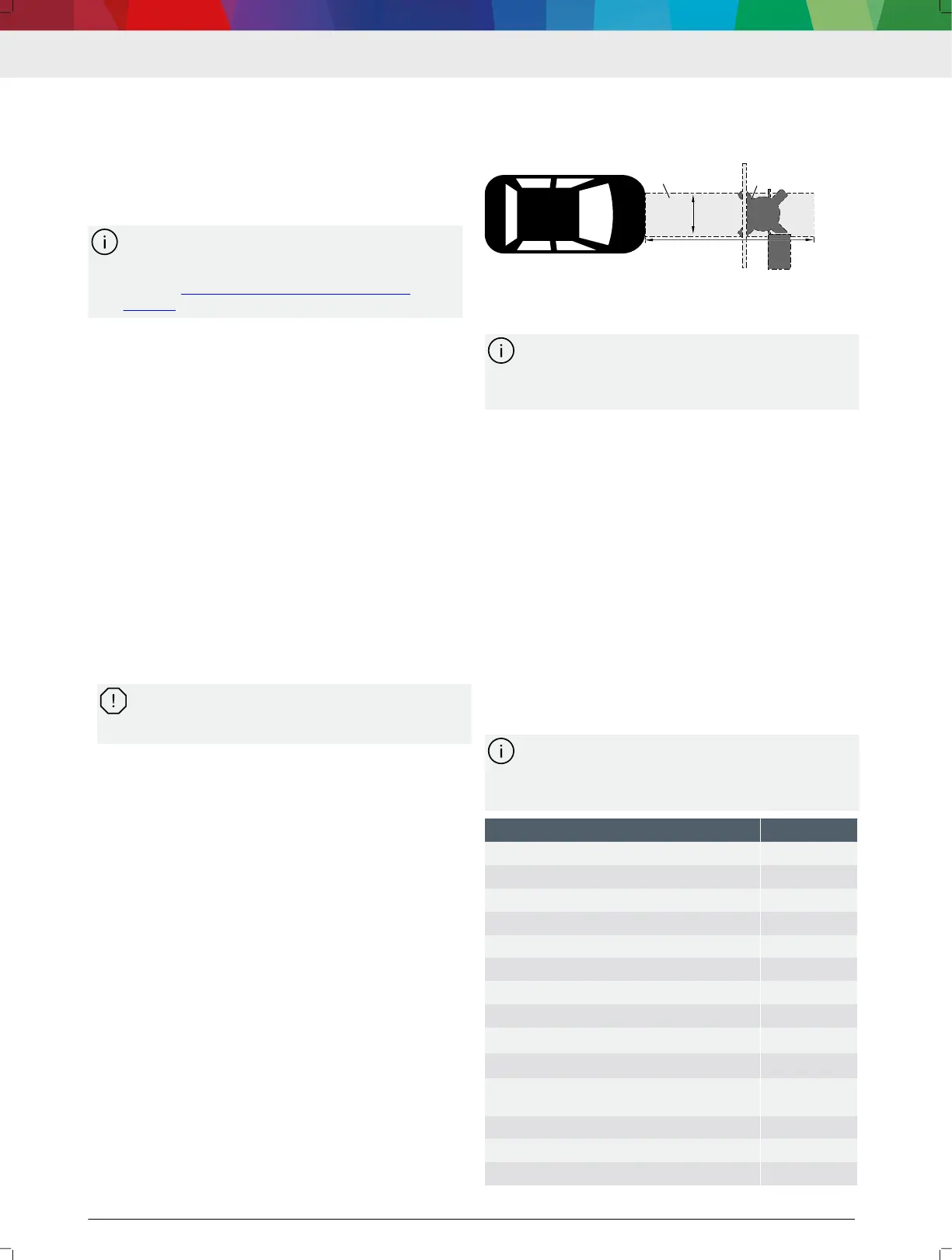

Calibrage de la caméra frontale
5 m
1 m
1
2
(1) Zone à l'intérieur de laquelle SCT 418 est positionné
(2) Surface de positionnement SCT 418 (Exemple)
---
Logiciel "Bosch ADAS Positioning"
Nous conseillons et soutenons le DCU 220 ( com‐
me ordinateur portable) ou ADS 625X (Tablette)
pour l'utilisation du logiciel
"Bosch ADAS Positioning".
•
Système d'exploitation ; Windows 10
•
Résolution de l'écran : 1024 x 600 pixels ou plus
•
Branchements USB : Conseillé 1 x USB 3.0, min. 1 x
USB 2.0
---
Logiciel de diagnostic
Le logiciel "ESI[] 2.0" avec type d’information SD
(Diagnostic des centrales de commande), pour pouvoir
calibrer les systèmes d’assistance à la conduite.
---
2.7 Garantie et responsabilité
Aucune modication de nos produits n'est autorisée.
Seuls des accessoires et pièces de rechange d'origine
doivent être utilisés avec nos produits. Dans le cas con‐
traire, toute garantie est annulée.
---
3. Description du produit
---
3.1
Contenu de la livraison
Le contenu de la livraison dépend de la variante
de produit commandée ainsi que des accessoires
spéciaux commandés et peut diverger de la liste
suivante.
---
Désignation Référence
Plaque de base 1 688 000 373
Colonne 1 688 020 146
Colonne de mesure 1 683 050 054
Règle 1 682 329 111
Tableau de référence 1 681 032 137
Adaptateur de tableau de référence (4x) 1 687 010 635
Panneau de calibrage (2x) 1 681 098 014
Panneau de calibrage (2x) 1 681 098 019
Panneau de calibrage CTA 204-1 (2x)
1)
1 688 130 297
Panneau de calibrage CTA 205-1 (3x)
1)
1 688 130 349
Support bloquant pour panneau de calibrage
1 681 098 019 (2x)
1 688 040 335
Cadre d’ajustement 1 688 005 286
Support pour ordinateur portable/tablette 1 681 321 379
Plaque de contact 1 681 320 095
SCT 418 | 25 | fr
