1 689 989 518 | 2022-07-24 Robert Bosch GmbH
Désignation Référence
Support de roue (4x) 1 688 120 190
Support pour grands panneaux de calibrage
avec équerre de blocage (2x), adaptateur de
xation X (2x) et sécurisation de panneau de
calibrage T
1)
1 688 005 291
Code QR pour l’initialisation des caméras (2x) –
Clé USB avec logiciel
"Bosch ADAS Positioning"
1 687 370 328
Notice d’utilisation –
---
1)
Le nombre est fonction de la référence commandée (en partie,
accessoires spéciaux)
---

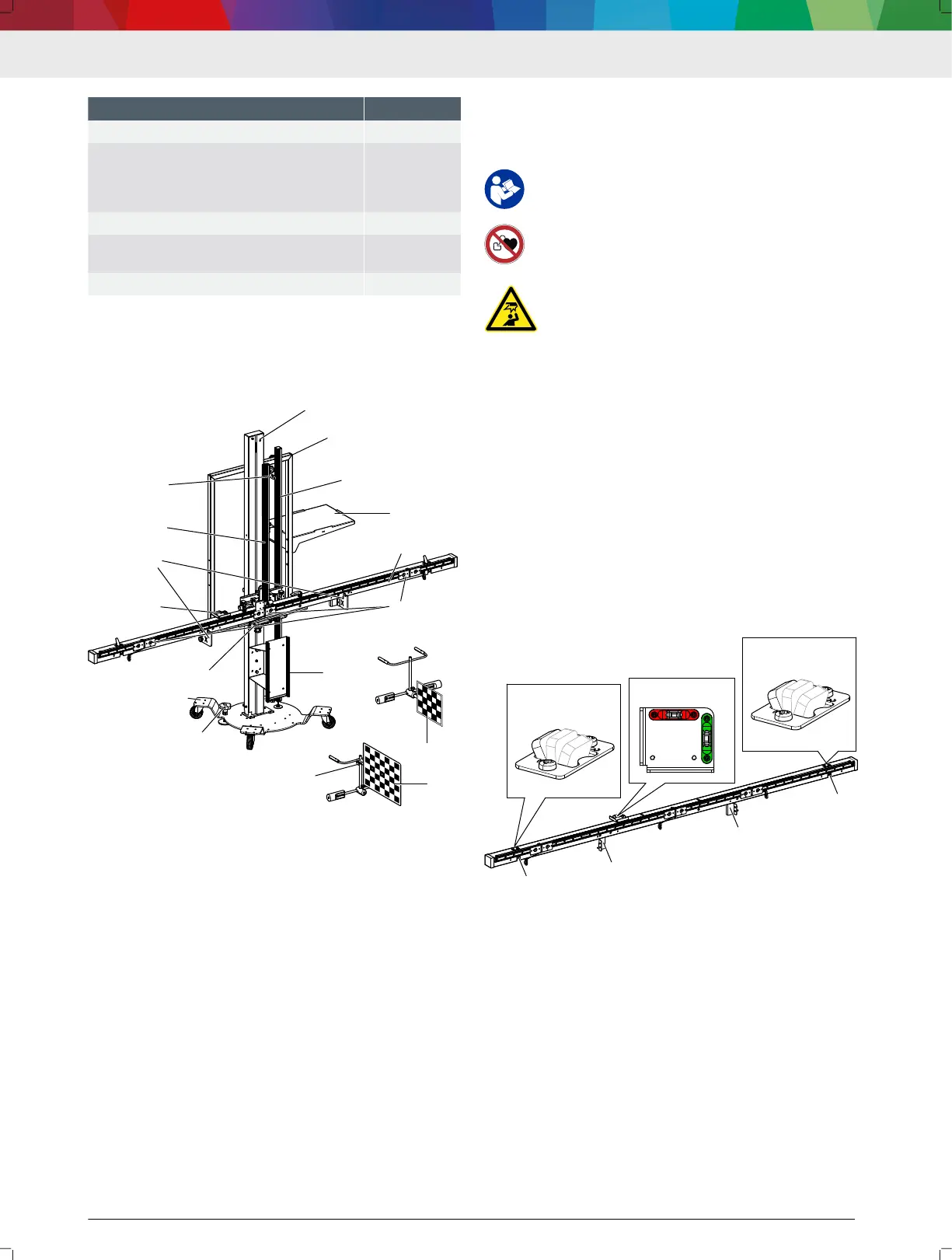

3.2
Vue d’ensemble SCT 418 et accessoi‐
res
15
16
1
2
3
4
6
5
7
9
13
8
11
10
14
12
17
(1) Colonne avec réglage en hauteur de la colonne de mesure
(2) Cadre d’ajustement
(3) Règle de mesure pour le réglage en hauteur et le blocage de la
colonne de mesure
(4) Support pour ordinateur portable/tablette
(5) Colonne de mesure
(6) Glissières pour panneaux de calibrage(3x)
(7) Plaque de contact
(8) Frein(2x)
(9) Plaque de base
(10) Tableau de référence
(11) Niveaux à bulle pour angle de roulis et d’embardée
(12) Adaptateur de blocage X
(13) Support pour grands panneaux de calibrage
(14) Sécurisation de panneau de calibrage Z
(15) Support de roue avec tableau de référence CTA 400-x
(16) Support de roue avec tableau de référence CTA 403-x
(17) Dispositif de serrage
---
3.3 Signes d'avertissement et d'obliga‐
tion sur le produit
Tous les avertissements doivent être lisibles.
Veiller à lire et à comprendre la notice d'utili‐
sation avant d'utiliser le SCT 418.
---
Maintenir les personnes portant un stimula‐
teur cardiaque ou un débrillateur implanté à
une distance susante du SCT 418.
---
Faire attention à la barre de mesure à hau‐
teur de la tête pour éviter les blessures.
---
3.4
Description du fonctionnement
Orientation du SCT 418
Le logiciel Bosch ADAS Positioning guide pas à pas
l'utilisateur tout au long du processus d'ajustage du
SCT 418. Les étapes de travail sont fonction du capteur
sélectionné, du véhicule et des accessoires.
Calibrage de la caméra frontale
Pour le calibrage de caméras frontales avec SCT 418, il
est nécessaire de disposer des panneaux de calibrage
CTA 2xx-x et CTA 3xx-x. Les panneaux de calibrage sont
xés à la hauteur voulue sur le SCT 418 et positionnés
à la distance nécessaire à l'avant du véhicule. Les pan‐
neaux de calibrage sont xés au SCT 418 à l'aide des
glissières magnétiques.
---
3.5
Colonne de mesure
Durant le processus de calibrage, les panneaux de cali‐
brage sont xés sur la colonne de mesure. Aux deux ex‐
trémités de la colonne de mesure se trouvent les deux
caméras (A) pour la détection des panneaux de calibra‐
ge sur le véhicule.
Les 3 positions (B) des caméras permettent la détec‐
tion des panneaux de calibrage dans les diverses posi‐
tions du véhicule.
Les angles de roulis (D) et d’embardée (C) peuvent
être lus sur les niveaux placés sur la colonne de mesu‐
re.
Les équerres de montage (E) pour le montage des
adaptateurs de retenue X servent au positionnement de
grand panneaux de calibrage sans plaque de xation.
fr | 26 | SCT 418
