5.4.2 Positionner des "Panneaux de calibrage sans
plaque de blocage"

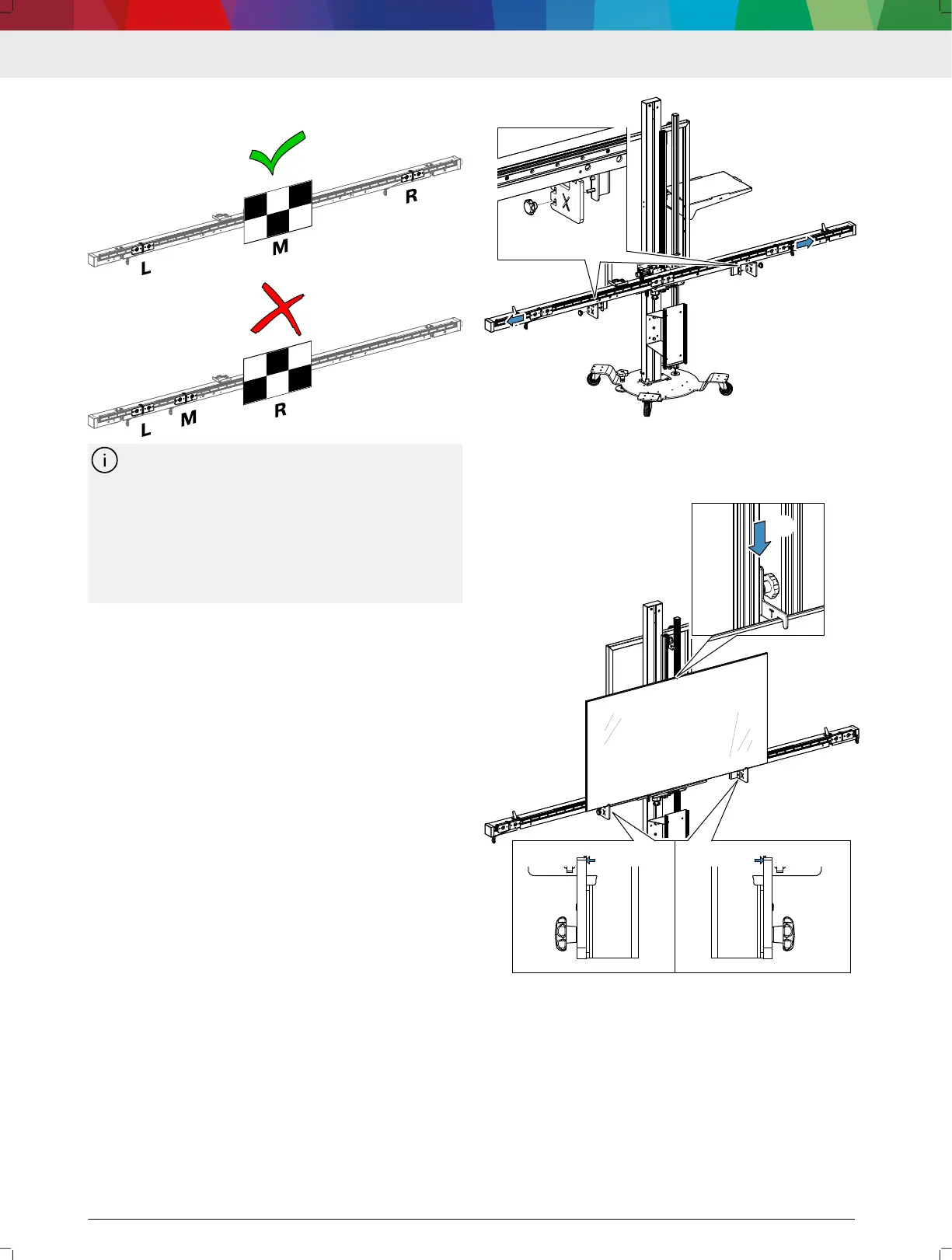

Lorsqu'il est seulement nécessaire d'utiliser un
seul panneau de calibrage pour le calibrage de la
caméra frontale, le panneau de mesure doit être
xé sur la glissière médiane. Si le panneau de ca‐
librage est xé sur la glissière de droite, le motif
du panneau de calibrage est tourné à 180° et le
calibrage de la caméra frontale est erroné. La
glissière de droite est seulement utilisée lorsque
2 panneaux de calibrage sont nécessaires.
1.
Si des adaptateurs de blocage X sont montés, dé‐
monter les adaptateurs de blocage X et les amener
en position de repos.
2. Positionner le panneau de calibrage devant le dispo‐
sitif de réception magnétique sur la glissière de gau‐
che et tenir compte de la position des goujons de ré‐
ception sur le panneau de calibrage et sur la glissiè‐
re.
 Le panneau de calibrage est attiré vers la glissière
de gauche par la force de l'aimant.
 Le goujon de réception du panneau de calibrage
et le goujon de réception sur la glissière de gau‐
che s'encliquètent correctement.
3. Fixer le câble anti-chute à une bague de sécurité au
dos du panneau de calibrage.
 Le panneau de calibrage est sécurisé et xé.
4.
Contrôler la position des panneaux de calibrage.
---
5.4.3
Positionner des "Panneaux de calibrage sans
plaque de blocage"

2x Adaptateur de blocage X

Sécurisation de panneau de calibrage T
1.
Déplacer totalement les glissières gauche et droite
vers l’extérieur.
2.
Accrocher 2X adaptateurs de blocage X à la colonne
de mesure.
1.
1.
4.
2x
2.
3.
3.
Fixer les adaptateurs de blocage X gauche et droit
avec des vis moletées.
4.
Positionner la sécurisation de panneau de calibrage
tout à fait en haut.
5.
6.
5.
Placer le panneau de calibrage dans les adaptateurs
de retenue de façon à ce que les deux èches sur le
panneau de calibrage coïncident exactement avec
les adaptateurs de retenue.
6.
Glisser la sécurisation du panneau de calibrage T sur
le bord supérieur du panneau de calibrage de façon
à ce que l'évidement de la sécurisation du panneau
de calibrage assure la xation du panneau de cali‐
brage.
7.
Serrer à la main la sécurisation du panneau de cali‐
brage T avec la vis moletée.
 Le panneau de calibrage est sécurisé et xé.
