7. Positionner le SCT 418 à l’aide du cadre d’ajuste‐
ment devant le véhicule et régler la position de ca‐
méra (1, 2, 3) de façon à ce que les panneaux de ca‐
librage soient détectés par le logiciel
"Bosch ADAS Positioning".
8. Ajuster le SCT 418 devant le véhicule et veiller à ce
que :
Angle d’embardée inférieur à 1°
Distance selon prescription du constructeur
±10 mm
Déport latéral maximal 24 mm par rapport au
point zéro
9.
Tourner les freins de la plaque de base vers le bas,
de façon à ce que les galets ne soient plus en con‐
tact avec le sol d’env. 2 mm.
---

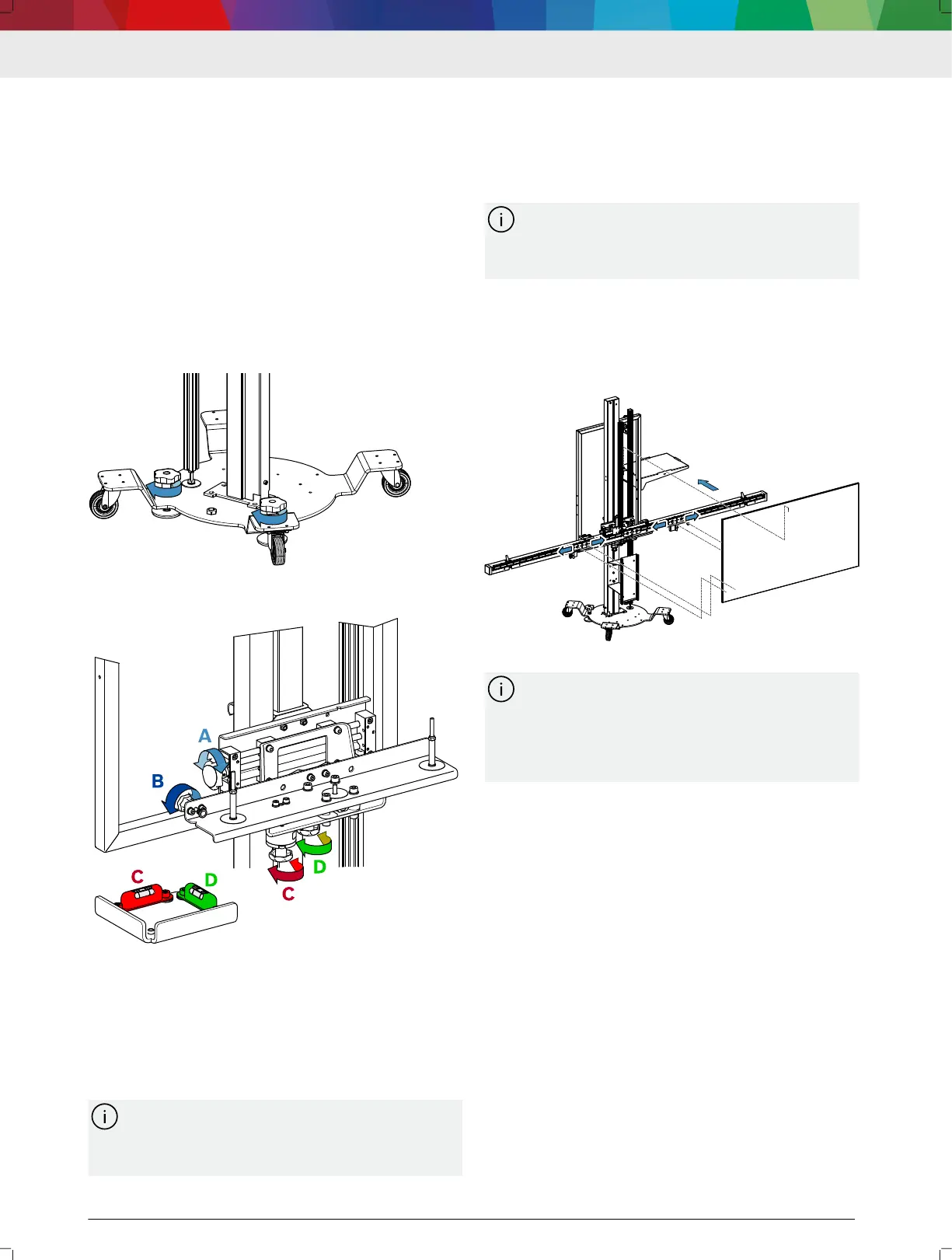

5.3 Ajustement n du SCT 418
1.
Régler l’angle d’inclinaison (D) au moyen du niveau à
bulle (D).
2.
Régler l’angle de roulis (C) au moyen du niveau à
bulle (C).
3.
Contrôler la distance par rapport au véhicule et la
corriger si nécessaire.
4.
Régler l’angle d’embardée au moyen de la vis de ré‐
glage (B).
Le déport latéral doit après le réglage prescrit de
l’angle d’embardée être inférieur à 30 mm car
l’unité d’ajustement peut seulement compenser
un déport latéral maximum de 40 mm.
5. Lorsque le déport latéral est supérieur à 30 mm : Ef‐
fectuer un nouveau positionnement et l’ajustement
n du SCT 418.
6. Régler le déport latéral (A) sur "0".
---
5.4 Fixer les panneaux de calibrage
Pour découvrir les panneaux de calibrage néces‐
saires et pour plus d’informations, voir p. ex. One
Pager (Notices abrégées) avec les indications de
position spéciques aux constructeurs.
---
5.4.1
Positionner des "panneaux de calibrage avec
plaque de blocage et équerres L ou équerres
T"
1.
Si des adaptateurs de blocage X sont montés, dé‐
monter les adaptateurs de blocage X et les amener
en position de repos.
2.
5.
3.
5.2.
2. Positionner les glissières de la colonne de mesure.
Dans le cas de panneaux de calibrage avec une
plaque de blocage, placer la glissière en position
médiane. Dans le cas de panneaux de calibrage à
2 plaques de blocage, positionner les glissières
de gauche et de droite à la valeur indiquée dans
le One Pager.
3. Accrocher un panneau de calibrage aux goujons de
xation du support pour grands panneaux de cali‐
brage.
Lors de l’accrochage du panneau de calibrage, veiller
à ne pas déformer le support pour grands panneaux
de calibrage.
Le panneau de calibrage s’encrante sur les glissiè‐
res et se xe grâce aux surfaces de contact ma‐
gnétiques.
4.
Contrôles pour s’assurer que les deux côtés sont
correctement encrantés.
Le panneau de calibrage est sécurisé et xé.
---
fr | 30 | SCT 418
