Brother P-touch PT-9700PC - Descripción General

12

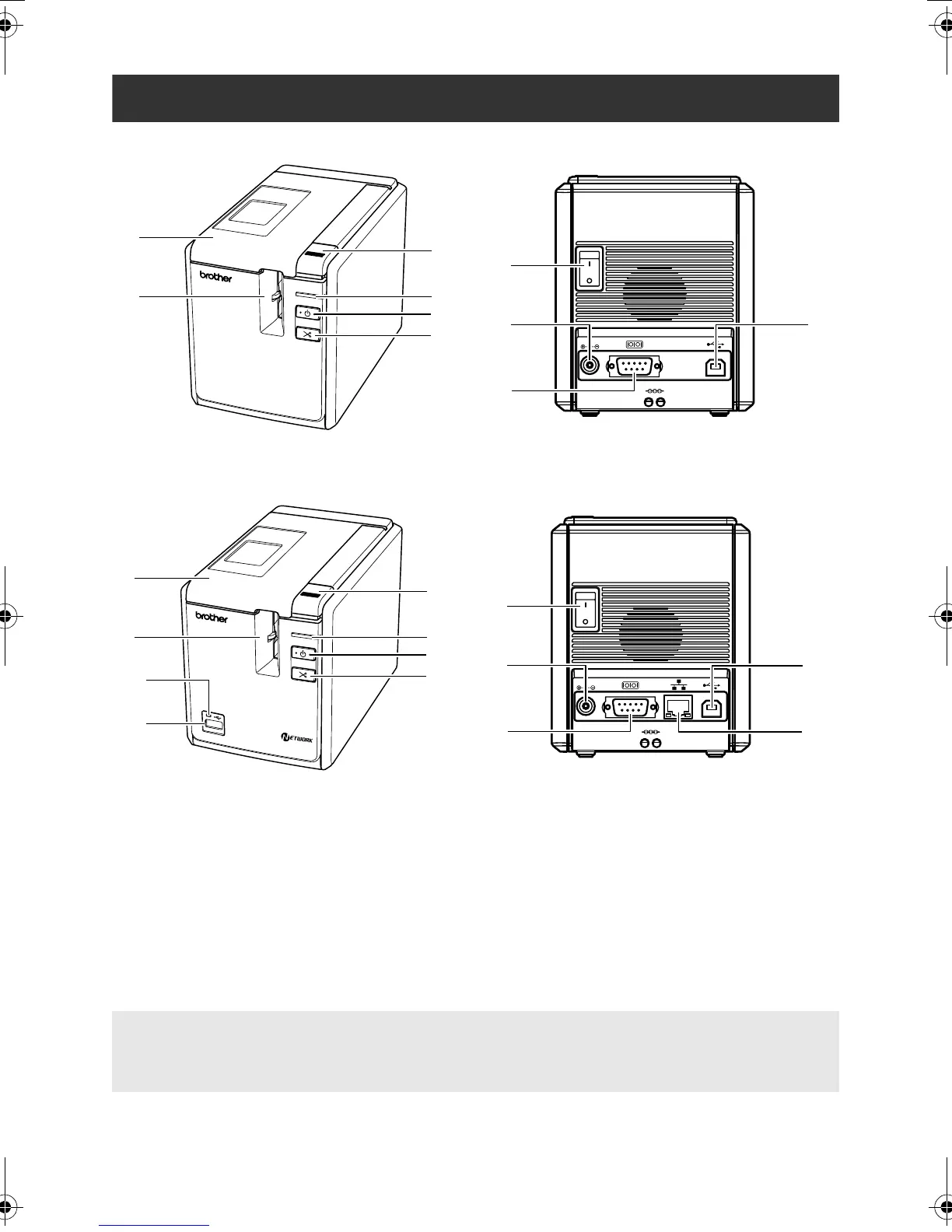

Descripción general
■ PT-9700PC
■ PT-9800PCN
Vista frontal Vista posterior
DC IN 24V
10
8
9
STATUS
1
2
3
4
5
6
7
Vista frontal Vista posterior
1. Cubierta del compartimiento de la cinta 8. Tomacorriente para el adaptador de CA
2. Salida de etiquetas 9. Puerto en serie (RS-232C)
3. Botón de apertura de la cubierta 10.Puerto USB
4. Lámpara de STATUS (ESTADO) 11. Lámpara LED en la interfaz directa USB
(solamente PT-9800PCN)
5. Botón de encendido (con lámpara)
6. Botón de Feed/Cut 12.Interfaz directa USB (solamente PT-9800PCN)
7. Interruptor de alimentación principal 13.Puerto LAN (Ethernet cableada 10/100BASE-
TX) (solamente PT-9800PCN)
Nota
● Si la cubierta del compartimiento de la cinta queda abierta, podría acumularse polvo en el
cabezal de impresión. Cierre siempre la cubierta.
13
DC IN 24V
10
8
9
STATUS
1
12
2
3
4
5
6
11
7
