3.2.3- Kit AUTO
El kit AUTO (medida y regulación del pH) puede adquirirse de forma opcional en todos los equipos PRO.
Las siguientes figuras le muestran el despiece de dicho kit, junto al esquema de instalación.

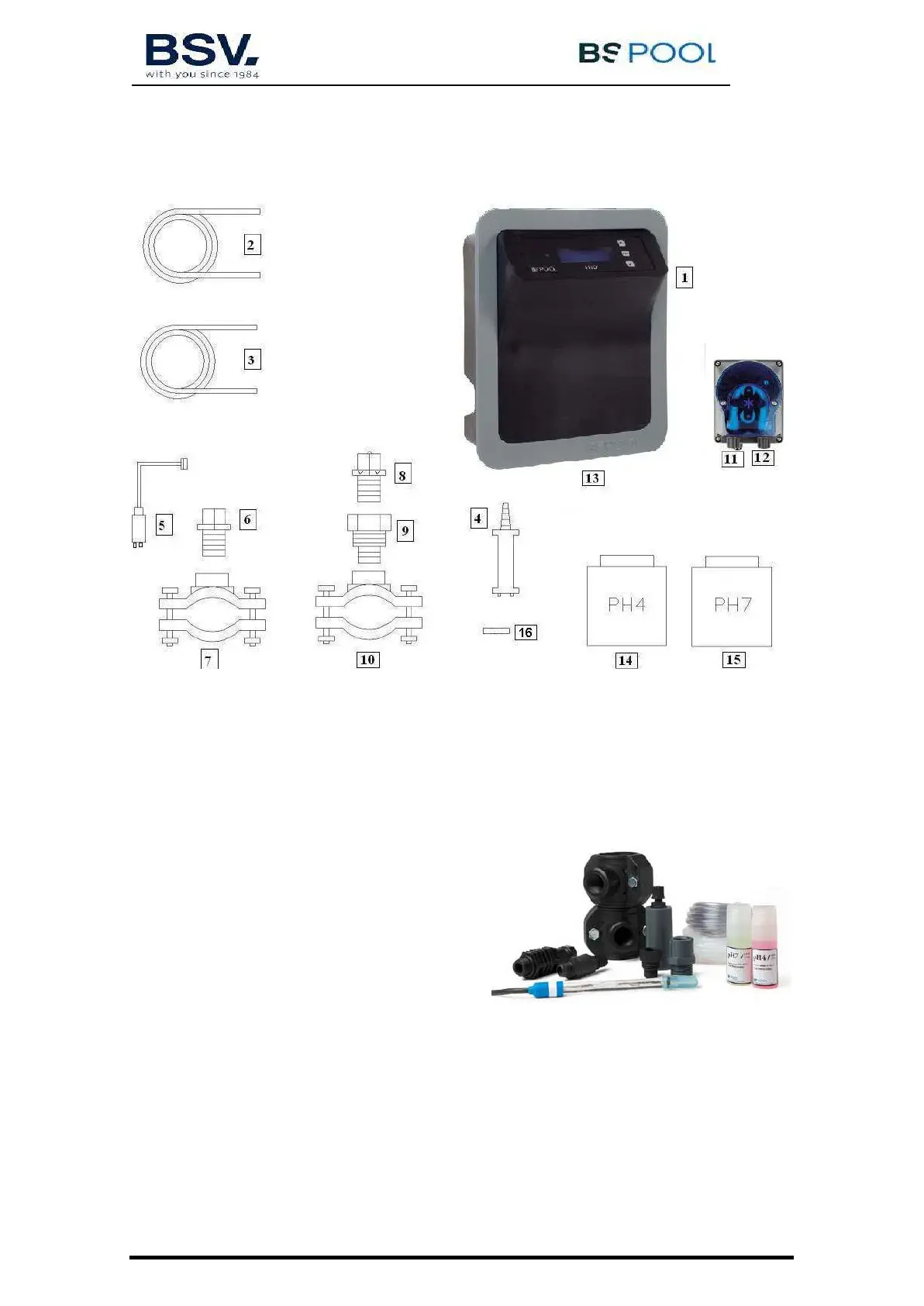

3.2.3.1- Despiece
1- Equipo Pro
2- Tubo de aspiración (flexible)
3- Tubo de Inyección (rígido)
4- Filtro de aspiración (colocar en vertical en el fondo del recipiente de ácido)
5- Sonda de pH
6- Porta-Sonda
7- Brida (No incluida)
8- Inyector (colocar con la flecha hacia abajo)
9- Racor conversión 3/8,1/2
10-Brida (No incluida)
11-Entrada ácido (tubo aspiración)
12-Salida ácido (tubo inyección)
13-Conector sonda pH (BNC)
14-Líquido calibración pH4
15-Líquido calibración pH7
16-Tapon goma para calibración
