Manual PRO50-150 V.6

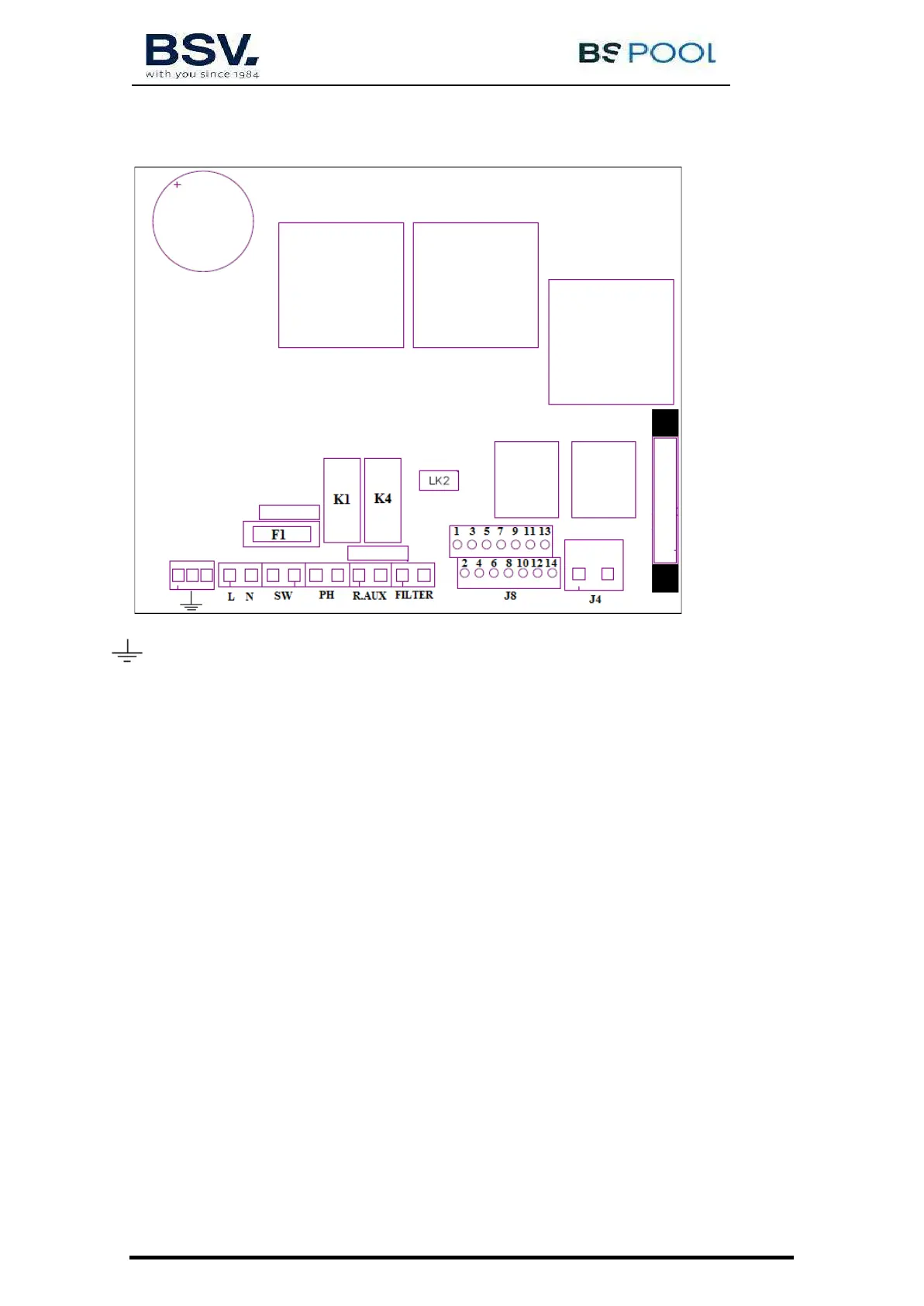

3.3- Esquema de conexionado eléctrico
3.3.1- Equipos serie PRO50/70
Conexión tierra
L, N: Alimentación 220v
SW: Interruptor Encendido / Apagado
PH: Conexión bomba de pH (Sólo en modelos con kit AUTO)
R.AUX: Relé auxiliar
FILTER: Conexión filtro para el modo Paro / Marcha
J4: Regleta conexión célula
J8:
1-(
amarillo ) Sensor ácido (PH) 8-( azul ) Sonda Temperatura
2-(amarillo) Sensor ácido (PH) 9-(
marrón ) ORP-
3-(
morado) Cubierta 10-(naranja) ORP+
4-(
morado) Cubierta 11-(rojo)
5-(
blanco ) Sensor de agua (cable blanco célula) 12-(gris)
6-(
blanco ) Interruptor FLOW externo (5-6)* 13-(verde)
7-(
azul) Sonda Temperatura 14-(rojo)
*activar la función FLOW SWITCH en menú de configuración
K1: Relé PH
K4: Relé auxiliar
LK2: Paro/Marcha (ver apartado 3.3.2.1)
F1: Fusible
