Typ 2000
Installation
deutsch
32
An der Schlüsselfläche der Gehäuseanbindung mit passen-
dem Gabelschlüssel ansetzen.
Antrieb vom Ventilgehäuse abschrauben.
6.4.3 Antrieb auf Ventilgehäuse
montieren

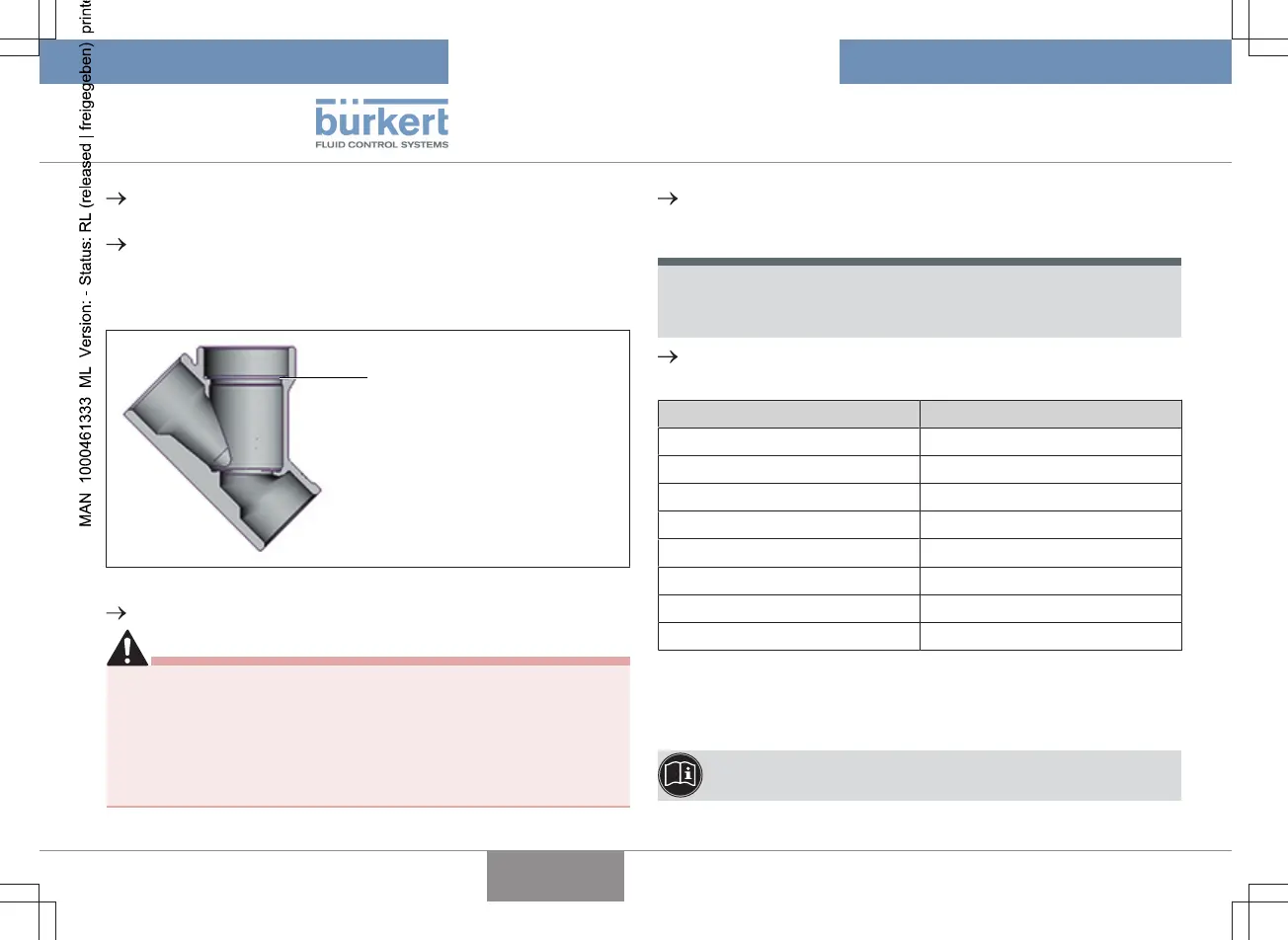

Abb.6: Dichtung
Dichtung prüfen und bei Bedarf erneuern.
GEFAHR!
Gefahr durch Schmierstoff.
Schmierstoff kann das Medium verunreinigen. Bei Sauerstoffan-
wendungen besteht dadurch Explosionsgefahr.
▶ Bei spezifischen Anwendungen nur zugelassenen Schmier-
stoff verwenden (z.B. bei Sauerstoffanwendungen oder Ana-
lyseanwendungen).
Gewinde der Gehäuseanbindung vor dem Wiedereinbau ein-
fetten (z. B. mit Klüberpaste UH1 96-402 der Fa. Klüber).
ACHTUNG!
Beschädigung der Ventilsitzdichtung oder Sitzkontur.
▶ Bei der Installation des Antriebs muss sich das Ventil in geöff-
neter Stellung befinden.
Antrieb in das Ventilgehäuse einschrauben. Anziehdrehmo-
mente der folgenden Tabelle beachten.
Sitzgröße Anziehdrehmoment [Nm]
15 45 ±3
20 50 ±3
25 60 ±3
32 65 ±3
40 65 ±3
50 70 ±3
65 70 ±3
80 120 ±5
Tab.7: Anziehdrehmomente Ventilgehäuse und Gehäuseanbin-
dung
6.5 Ansteuerung installieren
Beschreibung siehe Kapitel "Installation" in der
Bedienungsanleitung der entsprechenden Ansteuerung.
